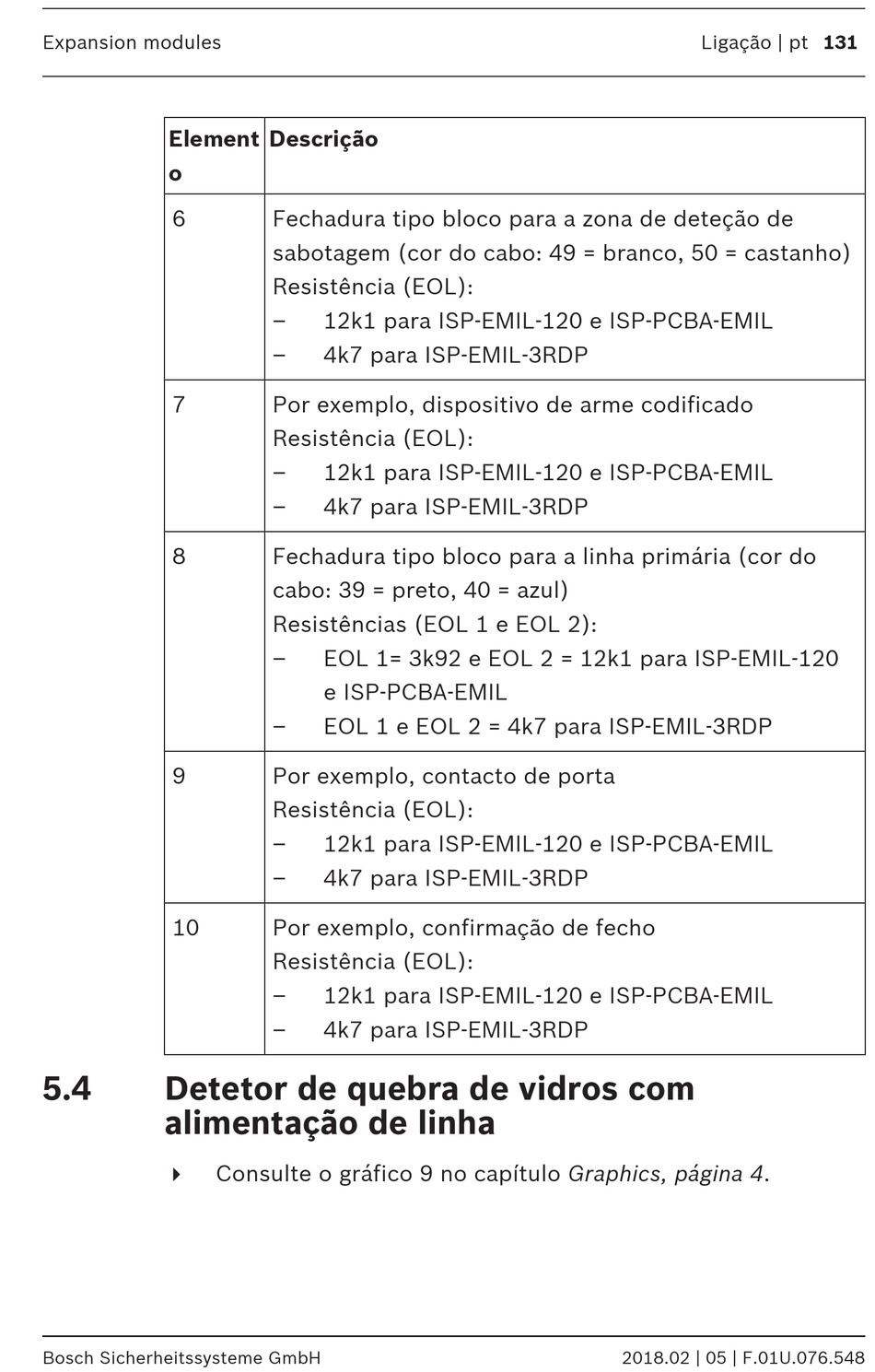

Expansion modules
Element
o
6
7
8
9
10
5.4 Detetor de quebra de vidros com
alimentação de linha
4
Bosch Sicherheitssysteme GmbH
Descrição
Fechadura tipo bloco para a zona de deteção de
sabotagem (cor do cabo: 49 = branco, 50 = castanho)
Resistência (EOL):
– 12k1 para ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 para ISP-EMIL-3RDP
Por exemplo, dispositivo de arme codificado
Resistência (EOL):
– 12k1 para ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 para ISP-EMIL-3RDP
Fechadura tipo bloco para a linha primária (cor do
cabo: 39 = preto, 40 = azul)
Resistências (EOL 1 e EOL 2):
– EOL 1= 3k92 e EOL 2 = 12k1 para ISP-EMIL-120
e ISP-PCBA-EMIL
– EOL 1 e EOL 2 = 4k7 para ISP-EMIL-3RDP
Por exemplo, contacto de porta
Resistência (EOL):
– 12k1 para ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 para ISP-EMIL-3RDP
Por exemplo, confirmação de fecho
Resistência (EOL):
– 12k1 para ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 para ISP-EMIL-3RDP
Consulte o gráfico 9 no capítulo Graphics, página 4.
Ligação | pt 131
2018.02 | 05 | F.01U.076.548
