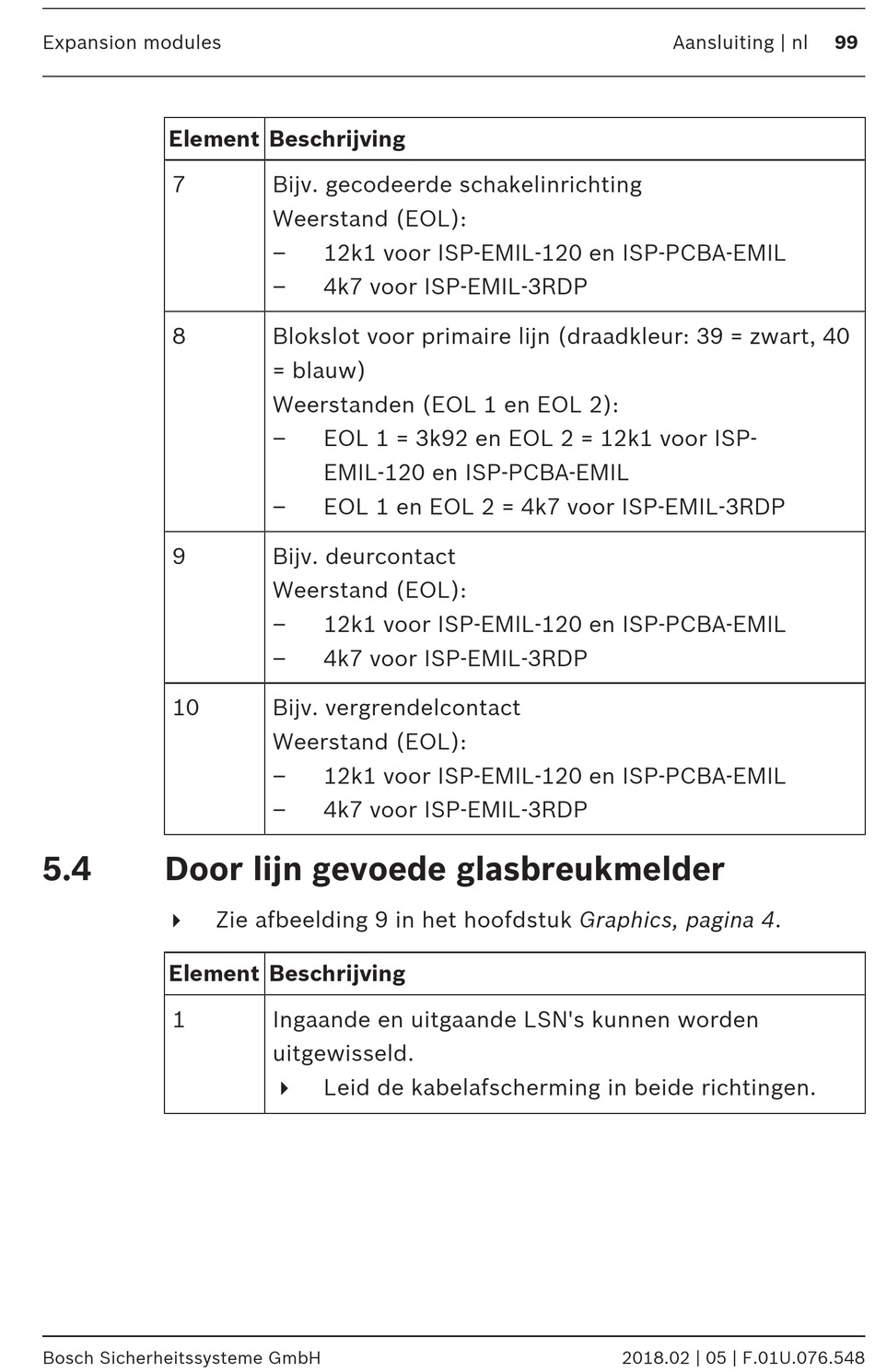

Expansion modules
Element Beschrijving
7
8
9
10
5.4

Door lijn gevoede glasbreukmelder

4
Element Beschrijving
1
Bosch Sicherheitssysteme GmbH
Bijv. gecodeerde schakelinrichting
Weerstand (EOL):
– 12k1 voor ISP-EMIL-120 en ISP-PCBA-EMIL
– 4k7 voor ISP-EMIL-3RDP
Blokslot voor primaire lijn (draadkleur: 39 = zwart, 40
= blauw)
Weerstanden (EOL 1 en EOL 2):
– EOL 1 = 3k92 en EOL 2 = 12k1 voor ISP-
EMIL-120 en ISP-PCBA-EMIL
– EOL 1 en EOL 2 = 4k7 voor ISP-EMIL-3RDP
Bijv. deurcontact
Weerstand (EOL):
– 12k1 voor ISP-EMIL-120 en ISP-PCBA-EMIL
– 4k7 voor ISP-EMIL-3RDP
Bijv. vergrendelcontact
Weerstand (EOL):
– 12k1 voor ISP-EMIL-120 en ISP-PCBA-EMIL
– 4k7 voor ISP-EMIL-3RDP
Zie afbeelding 9 in het hoofdstuk Graphics, pagina 4.
Ingaande en uitgaande LSN's kunnen worden
uitgewisseld.
Leid de kabelafscherming in beide richtingen.
4
Aansluiting | nl
2018.02 | 05 | F.01U.076.548
99
