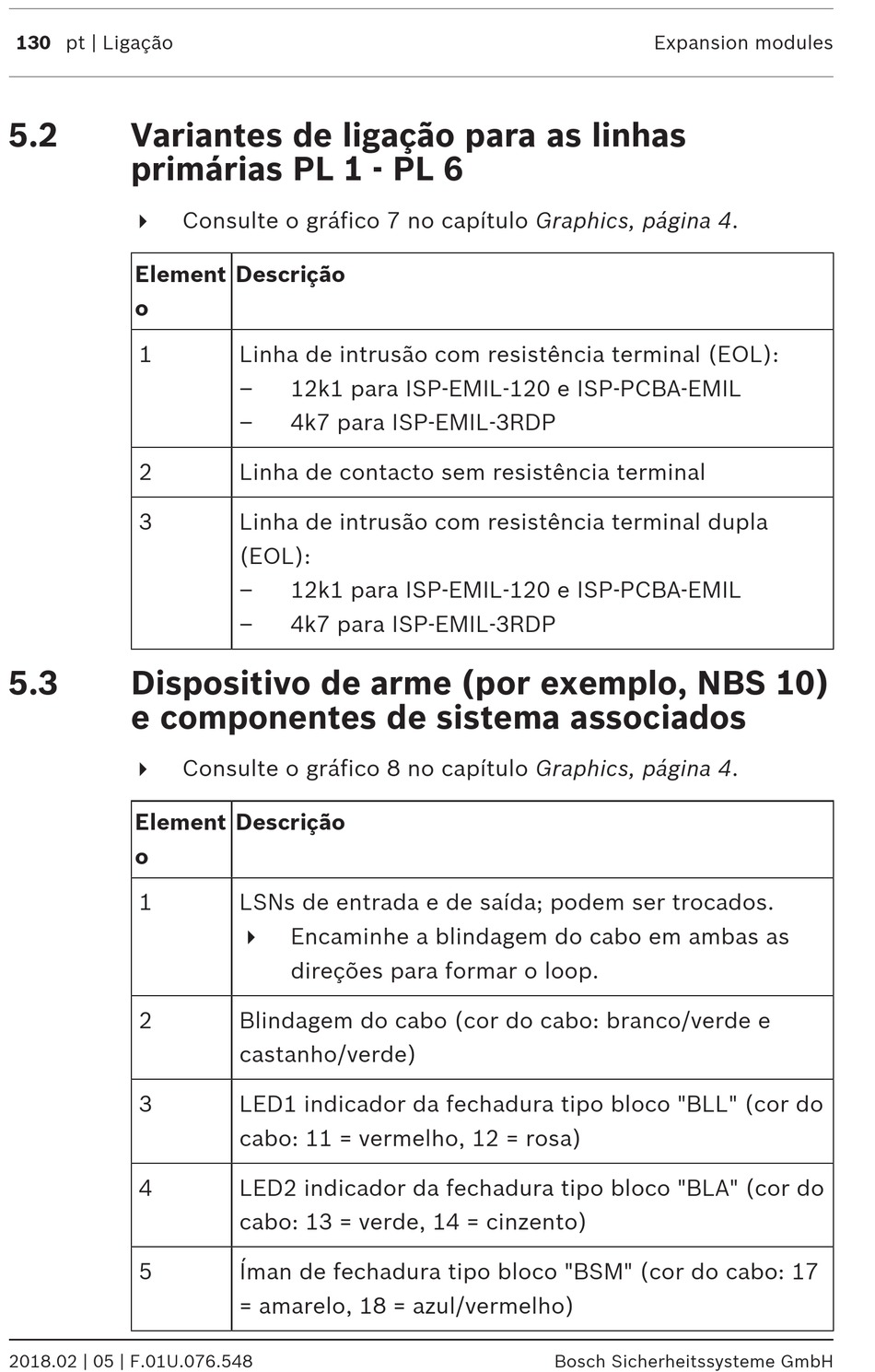

130 pt | Ligação
5.2 Variantes de ligação para as linhas
primárias PL 1 - PL 6
4
Element
o
1
2
3
5.3 Dispositivo de arme (por exemplo, NBS 10)
e componentes de sistema associados
4
Element
o
1
2
3
4
5
2018.02 | 05 | F.01U.076.548
Consulte o gráfico 7 no capítulo Graphics, página 4.
Descrição
Linha de intrusão com resistência terminal (EOL):
– 12k1 para ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 para ISP-EMIL-3RDP
Linha de contacto sem resistência terminal
Linha de intrusão com resistência terminal dupla
(EOL):
– 12k1 para ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 para ISP-EMIL-3RDP
Consulte o gráfico 8 no capítulo Graphics, página 4.
Descrição
LSNs de entrada e de saída; podem ser trocados.
Encaminhe a blindagem do cabo em ambas as
4
direções para formar o loop.
Blindagem do cabo (cor do cabo: branco/verde e
castanho/verde)
LED1 indicador da fechadura tipo bloco "BLL" (cor do
cabo: 11 = vermelho, 12 = rosa)
LED2 indicador da fechadura tipo bloco "BLA" (cor do
cabo: 13 = verde, 14 = cinzento)
Íman de fechadura tipo bloco "BSM" (cor do cabo: 17
= amarelo, 18 = azul/vermelho)
