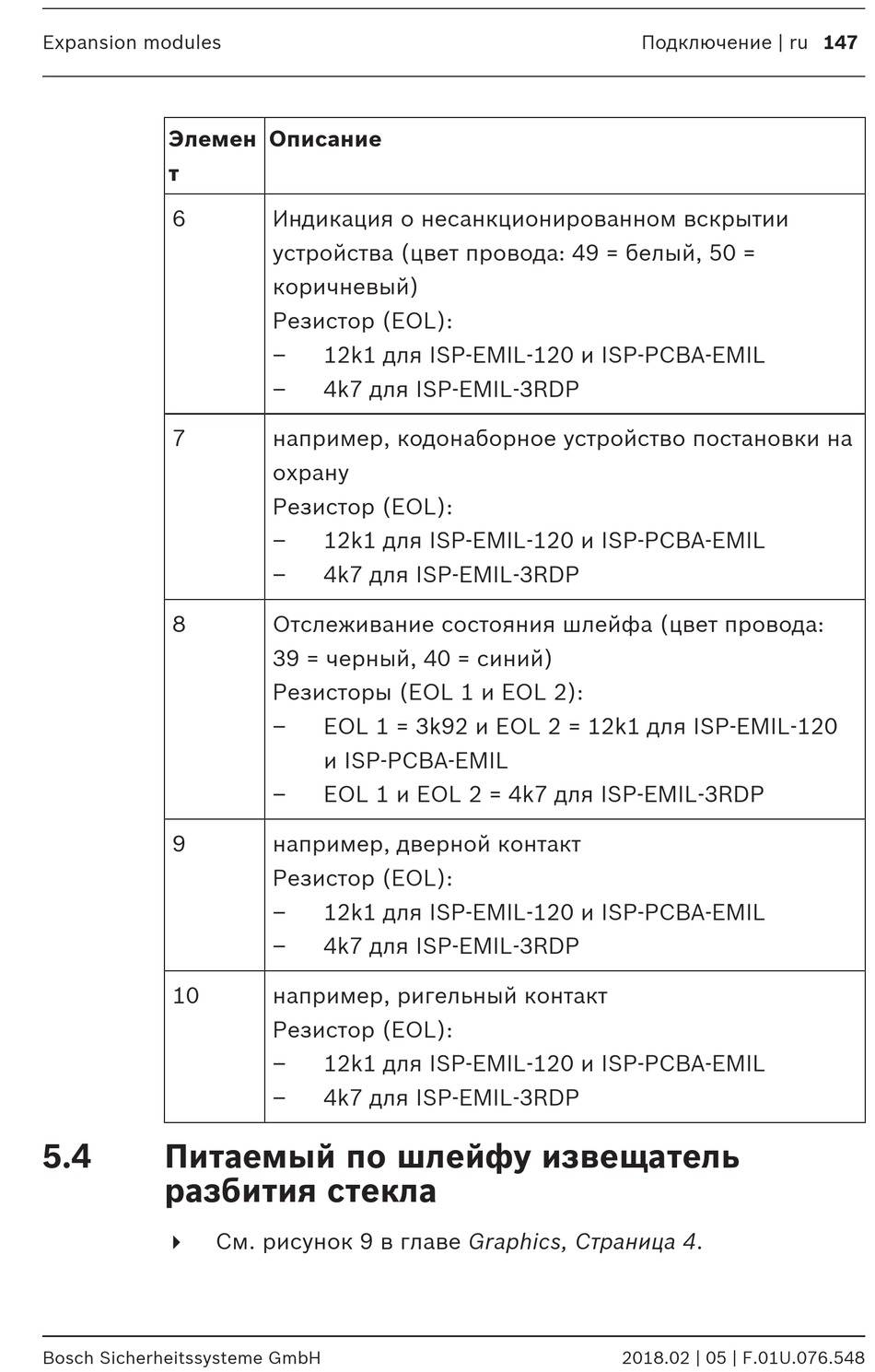

Expansion modules
Элемен
т
6
7
8
9
10
5.4 Питаемый по шлейфу извещатель
разбития стекла
4
Bosch Sicherheitssysteme GmbH
Описание
Индикация о несанкционированном вскрытии
устройства (цвет провода: 49 = белый, 50 =
коричневый)
Резистор (EOL):
– 12k1 для ISP-EMIL-120 и ISP-PCBA-EMIL
– 4k7 для ISP-EMIL-3RDP
например, кодонаборное устройство постановки на
охрану
Резистор (EOL):
– 12k1 для ISP-EMIL-120 и ISP-PCBA-EMIL
– 4k7 для ISP-EMIL-3RDP
Отслеживание состояния шлейфа (цвет провода:
39 = черный, 40 = синий)
Резисторы (EOL 1 и EOL 2):
– EOL 1 = 3k92 и EOL 2 = 12k1 для ISP-EMIL-120
и ISP-PCBA-EMIL
– EOL 1 и EOL 2 = 4k7 для ISP-EMIL-3RDP
например, дверной контакт
Резистор (EOL):
– 12k1 для ISP-EMIL-120 и ISP-PCBA-EMIL
– 4k7 для ISP-EMIL-3RDP
например, ригельный контакт
Резистор (EOL):
– 12k1 для ISP-EMIL-120 и ISP-PCBA-EMIL
– 4k7 для ISP-EMIL-3RDP
См. рисунок 9 в главе Graphics, Страница 4.
Подключение | ru 147
2018.02 | 05 | F.01U.076.548
