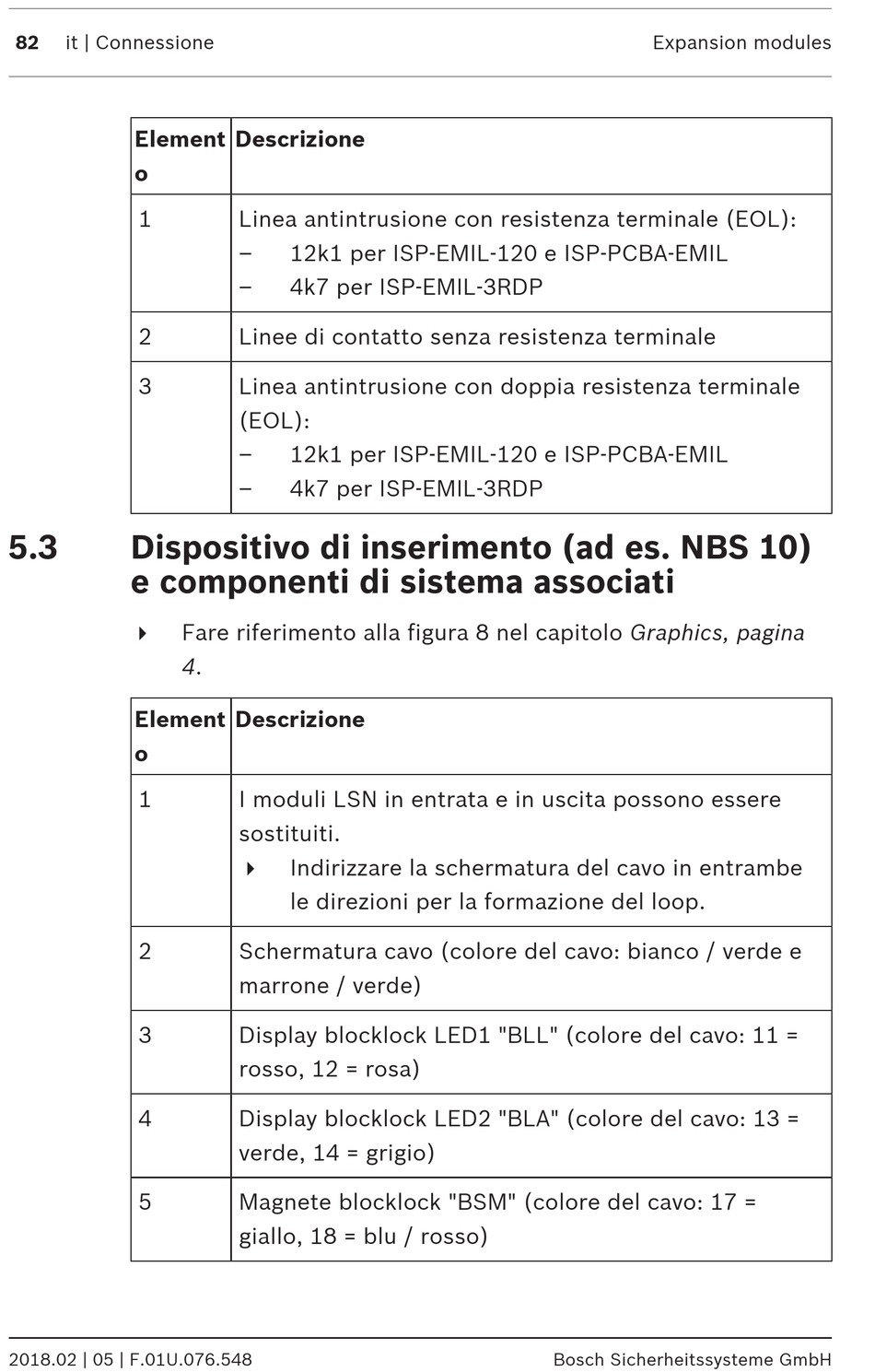

82 it | Connessione
Element
o
1
2
3
5.3 Dispositivo di inserimento (ad es. NBS 10)
e componenti di sistema associati
4
Element
o
1
2
3
4
5
2018.02 | 05 | F.01U.076.548
Descrizione
Linea antintrusione con resistenza terminale (EOL):
– 12k1 per ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 per ISP-EMIL-3RDP
Linee di contatto senza resistenza terminale
Linea antintrusione con doppia resistenza terminale
(EOL):
– 12k1 per ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 per ISP-EMIL-3RDP
Fare riferimento alla figura 8 nel capitolo Graphics, pagina
4.
Descrizione
I moduli LSN in entrata e in uscita possono essere
sostituiti.
Indirizzare la schermatura del cavo in entrambe
4
le direzioni per la formazione del loop.
Schermatura cavo (colore del cavo: bianco / verde e
marrone / verde)
Display blocklock LED1 "BLL" (colore del cavo: 11 =
rosso, 12 = rosa)
Display blocklock LED2 "BLA" (colore del cavo: 13 =
verde, 14 = grigio)
Magnete blocklock "BSM" (colore del cavo: 17 =
giallo, 18 = blu / rosso)
Expansion modules
Bosch Sicherheitssysteme GmbH
