Expansion modules
Öğe
3

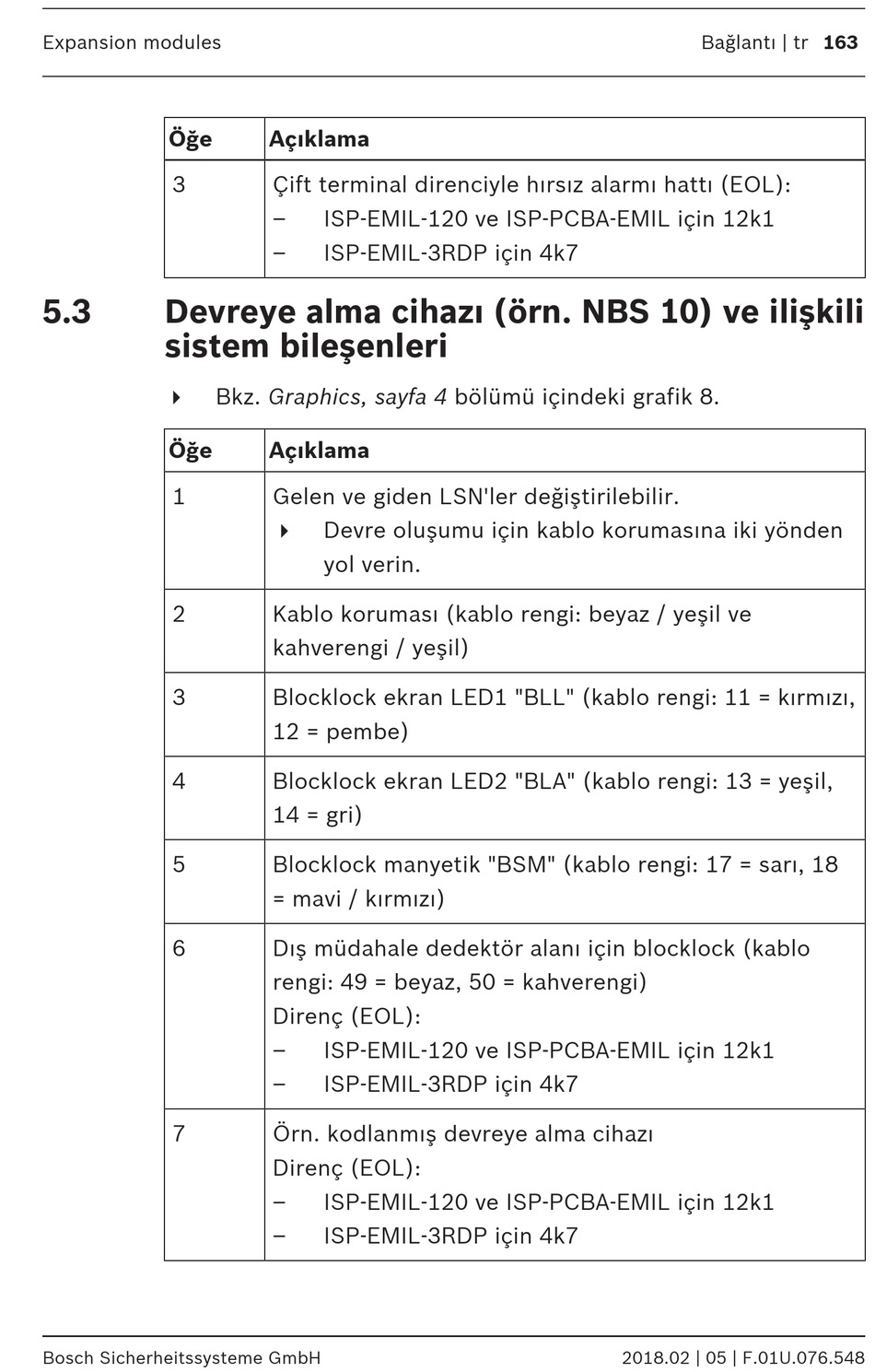

5.3 Devreye alma cihazı (örn. NBS 10) ve ilişkili
sistem bileşenleri
4
Öğe
1
2
3
4
5
6
7
Bosch Sicherheitssysteme GmbH
Açıklama
Çift terminal direnciyle hırsız alarmı hattı (EOL):
– ISP-EMIL-120 ve ISP-PCBA-EMIL için 12k1
– ISP-EMIL-3RDP için 4k7
Bkz. Graphics, sayfa 4 bölümü içindeki grafik 8.
Açıklama
Gelen ve giden LSN'ler değiştirilebilir.
Devre oluşumu için kablo korumasına iki yönden
4
yol verin.
Kablo koruması (kablo rengi: beyaz / yeşil ve
kahverengi / yeşil)
Blocklock ekran LED1 "BLL" (kablo rengi: 11 = kırmızı,
12 = pembe)
Blocklock ekran LED2 "BLA" (kablo rengi: 13 = yeşil,
14 = gri)
Blocklock manyetik "BSM" (kablo rengi: 17 = sarı, 18
= mavi / kırmızı)
Dış müdahale dedektör alanı için blocklock (kablo
rengi: 49 = beyaz, 50 = kahverengi)
Direnç (EOL):
– ISP-EMIL-120 ve ISP-PCBA-EMIL için 12k1
– ISP-EMIL-3RDP için 4k7
Örn. kodlanmış devreye alma cihazı
Direnç (EOL):
– ISP-EMIL-120 ve ISP-PCBA-EMIL için 12k1
– ISP-EMIL-3RDP için 4k7
Bağlantı | tr 163
2018.02 | 05 | F.01U.076.548
