Terminalblock Tb4/Dc (6Es7 193-0Cb30-0Xa0) - Siemens SIMATIC ET 200B Handbuch

Digitalbaugruppen
7.2.6
Maßbild
7
Bild 7-11 Maßbild: Terminalblock TB4/DC (Federzugklemme)
Klemmen-
bedruckung
Bild 7-12 Klemmenbedruckung: Terminalblock TB4/DC (Federzugklemme)
7-10

Terminalblock TB4/DC (6ES7 193-0CB30-0XA0)

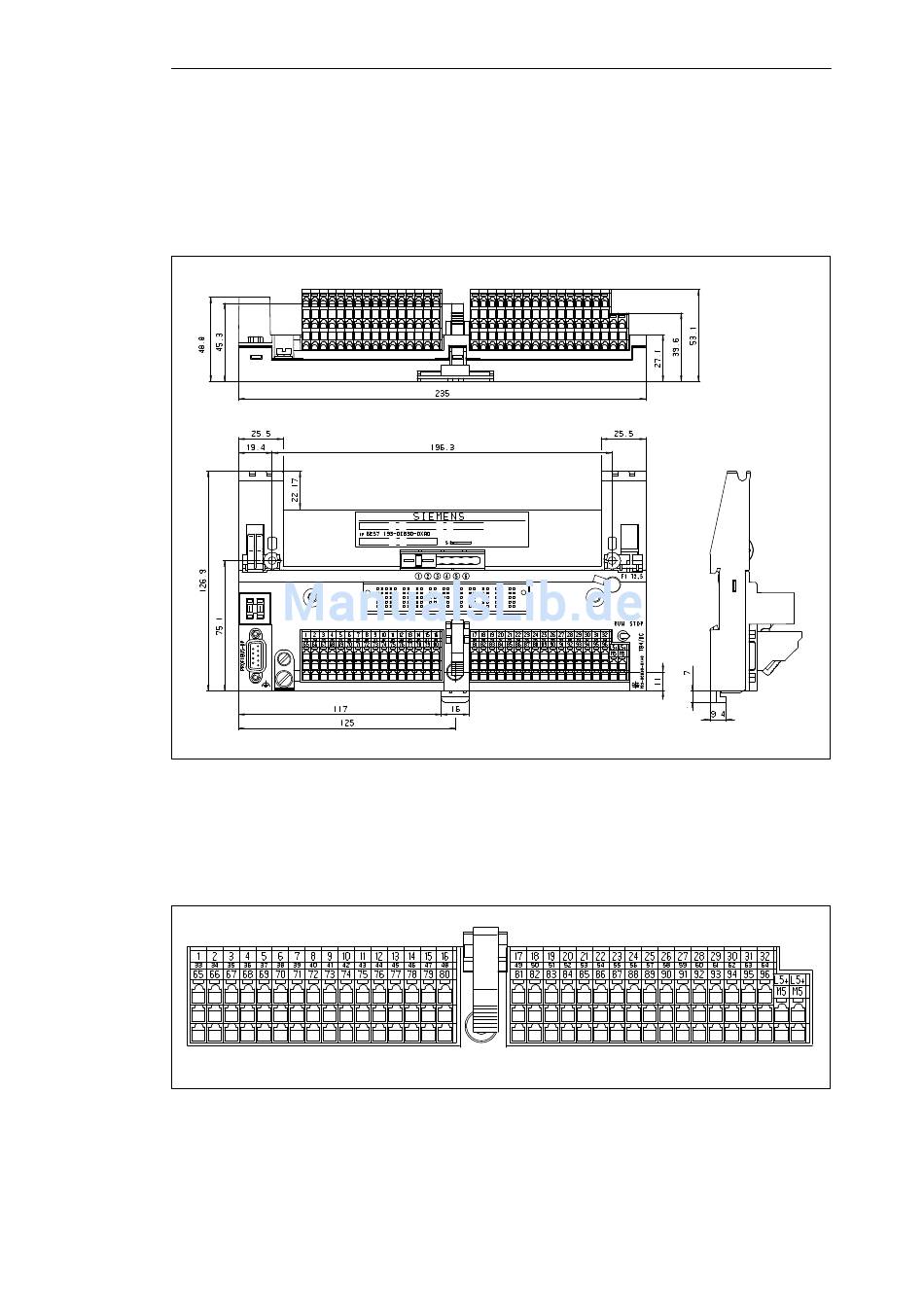

Bild 7-11 zeigt das Maßbild des TB4/DC (Federzugklemme).
Bild 7-12 zeigt die Bedruckung des TB4/DC (Federzugklemme) in der Ver-
größerung.
Dezentrales Peripheriegerät ET 200B
EWA 4NEB 812 6089-01c
