c) Die Tür der Kabelanschlusszelle öffnen.
d) Die Kabel der Spannungsmeldeeinrichtung von den unteren
Trennschaltern abklemmen.
Unterer Anschluss des Kabels des Signals VPIS

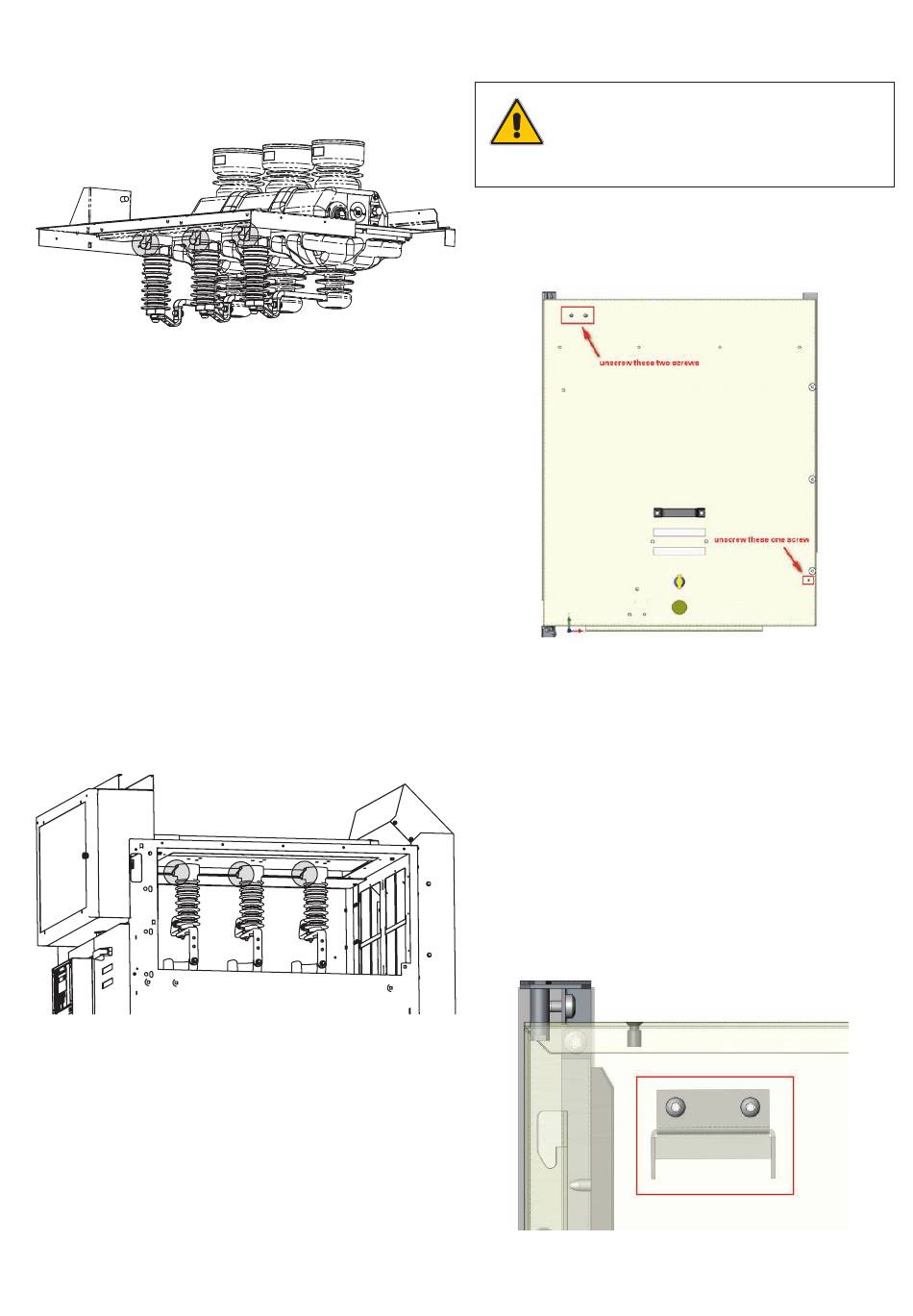

Abbildung 163. Anschlüsse des Trennschalters für die
Verbindungen des Kabels der Spannungsmeldeeinrichtung
e) Die neue Spannungsmeldungseinrichtung einstecken.
f) Die Kabel der Spannungsmeldeeinrichtung anschließen.
g) Den Deckel des Systems montieren.
5.6.3.3 Montage der oberen Spannungsmeldeeinrichtung
für das Schaltfeld SBR
a) Den Deckel des Systems abschrauben und entfernen.
b) Die obere Spannungsmeldeeinrichtung losschrauben und
herausziehen.
c) Die Tür der Sammelschienenzelle öffnen.
d) Die Kabel der Spannungsmeldeeinrichtung von den unteren
Trennschaltern abklemmen.
Oberer Anschluss des Kabels des Signals VPIS
Abbildung 164. Anschlüsse des Trennschalters für die Verbindungen
des Kabels der Spannungsmeldeeinrichtung
e) Die neue Spannungsmeldungseinrichtung einstecken.
f) Die Kabel der Spannungsmeldeeinrichtung anschließen.
g) Den Deckel des Systems montieren.
5.6.4 Schaltfeld WBS-WBC – Anweisungen zur Notentrie-
gelung der Tür des Leistungsschalters
ACHTUNG
Die hier beschriebenen Vorgänge müssen
von autorisiertem Personal ausgeführt wer-
den.
1. Die in der folgenden Abbildung gezeigten Schrauben auf der
Frontseite der Tür des Leistungsschalters losschrauben:
Abbildung 165.
2. Wenn der Leistungsschalter (in Teststellung) ausgefahren ist,
brauchen nur die beiden oberen Schrauben losgedreht zu
werden.
3. Wenn der Leistungsschalter nicht ausfahrbar ist, ist es vor-
geschrieben, alle in ROTER Farbe markierten Schrauben
(oben und unten) loszudrehen.
4. Nach dem Losdrehen der oberen Schrauben wird das in der
unteren Abbildung in ROTER Farbe markierte Element auf
der Rückseite der Tür ausgerastet (ist nach der Wartung des
Schaltfelds wieder zu montieren, bevor man die Schaltan-
lage in Betrieb nimmt):
Abbildung 166.
59
