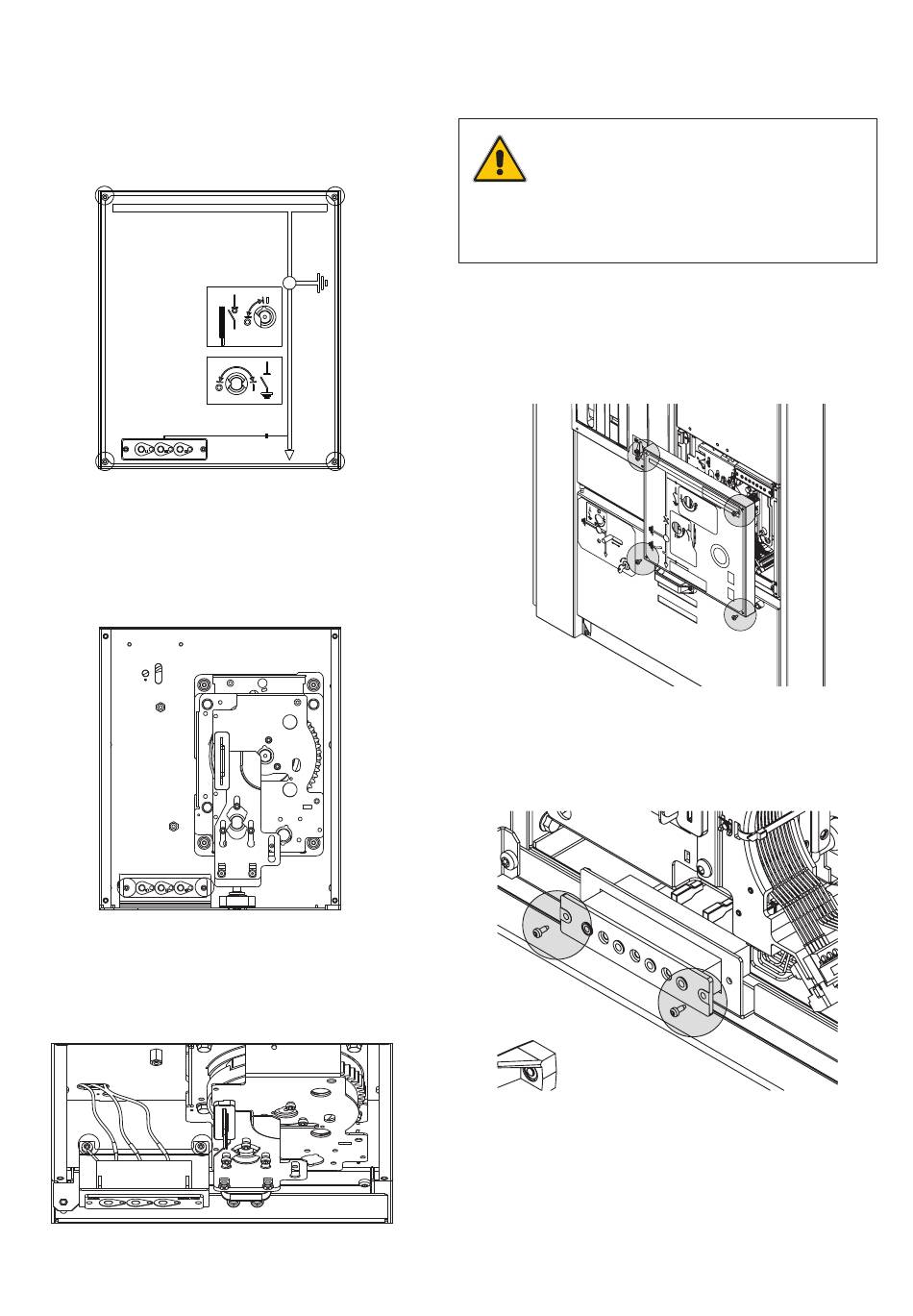

5.6.3.1 Montage der Spannungsmeldungseinrichtung

Installation der Spannungsmeldungseinrichtung
1. Deckel
a) Losschrauben.
b) Den Deckel der Antriebszelle abnehmen.
Abbildung 158. Deckel
2. Spannungsmeldungseinrichtung
a) Die Schrauben losdrehen.
Abbildung 159. Schrauben im vorderen Teil der
Spannungsmeldungseinrichtung
b) Die Schrauben losdrehen (das Erdungskabel befindet sich
unter der Schraube).
Abbildung 160. Schrauben hinter der Spannungsmeldungseinrichtung
58
c) Die Kabel abtrennen.
d) Eine neue Spannungsmeldungseinrichtung installieren: Die
vorstehenden Vorhänge in der umgekehrten Reihenfolge
ausführen.
ANMERKUNG
Die Positionen der Kabel in der Spannungs-
meldeeinrichtung werden von links nach
rechts L1, L2 und L3 genannt. Die Kabel wei-
sen ein Signal auf, das ihre korrekte Position
angibt.
5.6.3.2 Montage der unteren Spannungsmeldeeinrichtung
für das Schaltfeld SBR
a) Den Deckel des Systems abschrauben und entfernen.
Abbildung 161. Deckel des Systems
b) Die Spannungsmeldeeinrichtung losschrauben und heraus-
ziehen.
Abbildung 162. Spannungsmeldemodul
