ABB AC500 System Administration Handbuch Seite 249

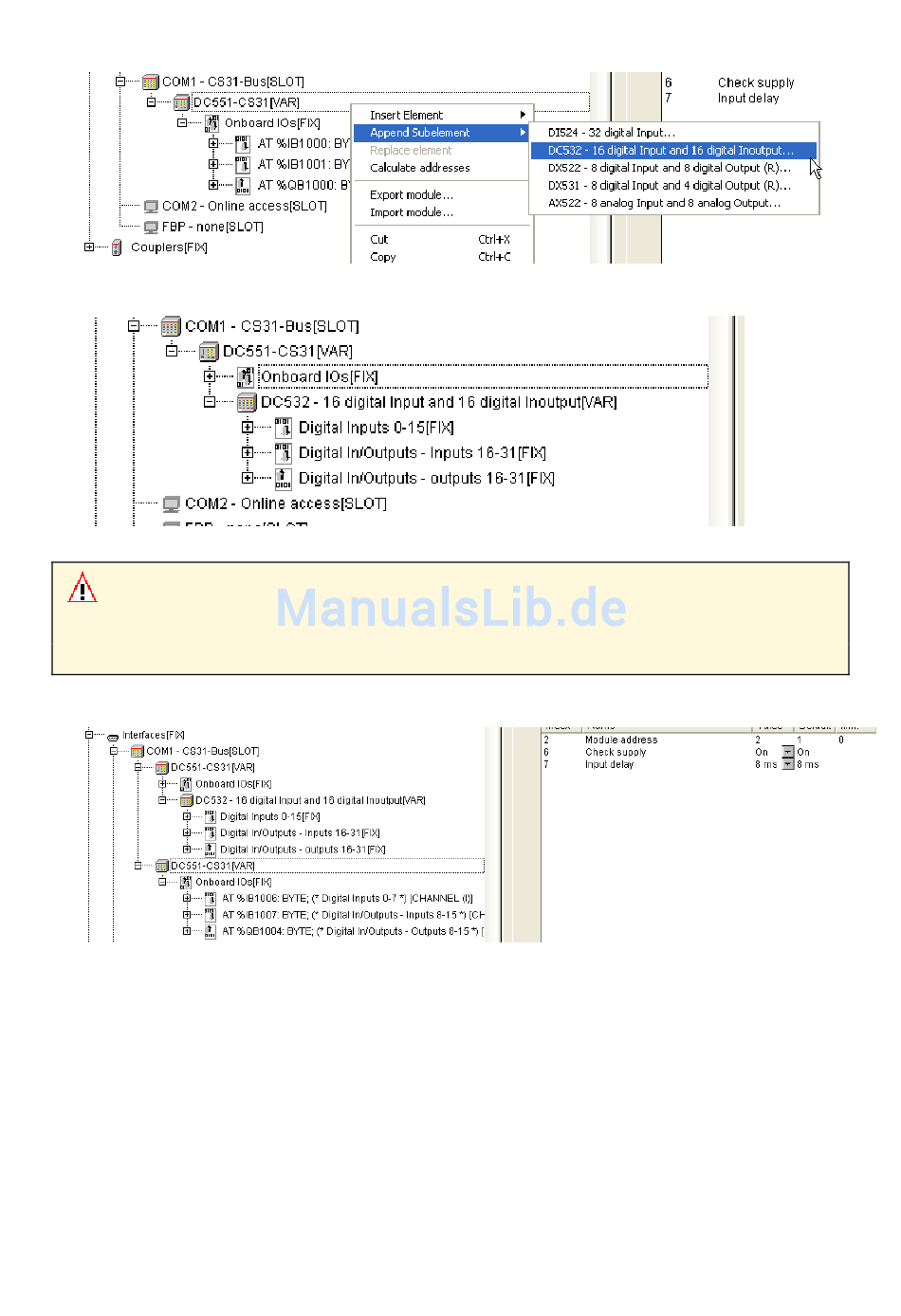

Die angefügten Erweiterungsmodule des DC551-CS31 werden als lokale Erweiterungen ausgeführt
durch Klicken der rechten Maustaste auf das DC551-CS31-Bus-Modul und Auswahl von "Subelement
anhängen". Siehe oben:
Das Modul DC532 wird hinzugefügt als eine lokale Erweiterung zu dem DC551-CS31-Bus-Modul:
Achtung: Bedenken Sie, der AC500 PS501 Control Builder überprüft nicht die Validität/Integrität
der Anzahl der konfigurierten Erweiterungen (gemäß der E/A-Begrenzungen) während der
Konfiguration! Die Überprüfung geschieht während der Projekt-Kompilation, nach Download in die CPU
und nach dem Start der CPU.
Beispiel für eine CS31-Bus-Konfiguration mit 2 Slaves DC551-CS31:
•
für EC500: Spezielle Funktionen müssen im Anwenderprogramm hinzugefügt werden.
•
für Serie 90: => Benutzen Sie das alte CS31CO (Schreiben 4 Bytes) oder Terminal-Kommando
MAIL (Schreiben 4 Bytes).
•
(für die alte CPU 1 Zeit-Konfiguration ist geladen worden => ein Restore-Config-Kommando vom
EEPROM durch CS31CO kann verwendet werden, um zu verhindern, dass die komplette
Tabelle erneut gesendet wird.)
Die Anordnung der Parameter-Daten wird durch den Control-Builder-Software durchgeführt.
Die Parameterdaten nehmen unmittelbar Einfluss auf die Funktionalität von Baugruppen.
____________________________________________________________________________________________________________
G2
S500-Hardware 3-49 CS31-Bus-Module
S500 / Stand: 03.2007
