Anschluss des CS31-Busses
Der CS31-Bus wird über die Klemmen 1.0 bis 1.7 des Klemmenblocks angeschlossen. Der
Abschlusswiderstand am Leitungsende kann durch Drahtbrücken aktiviert werden.

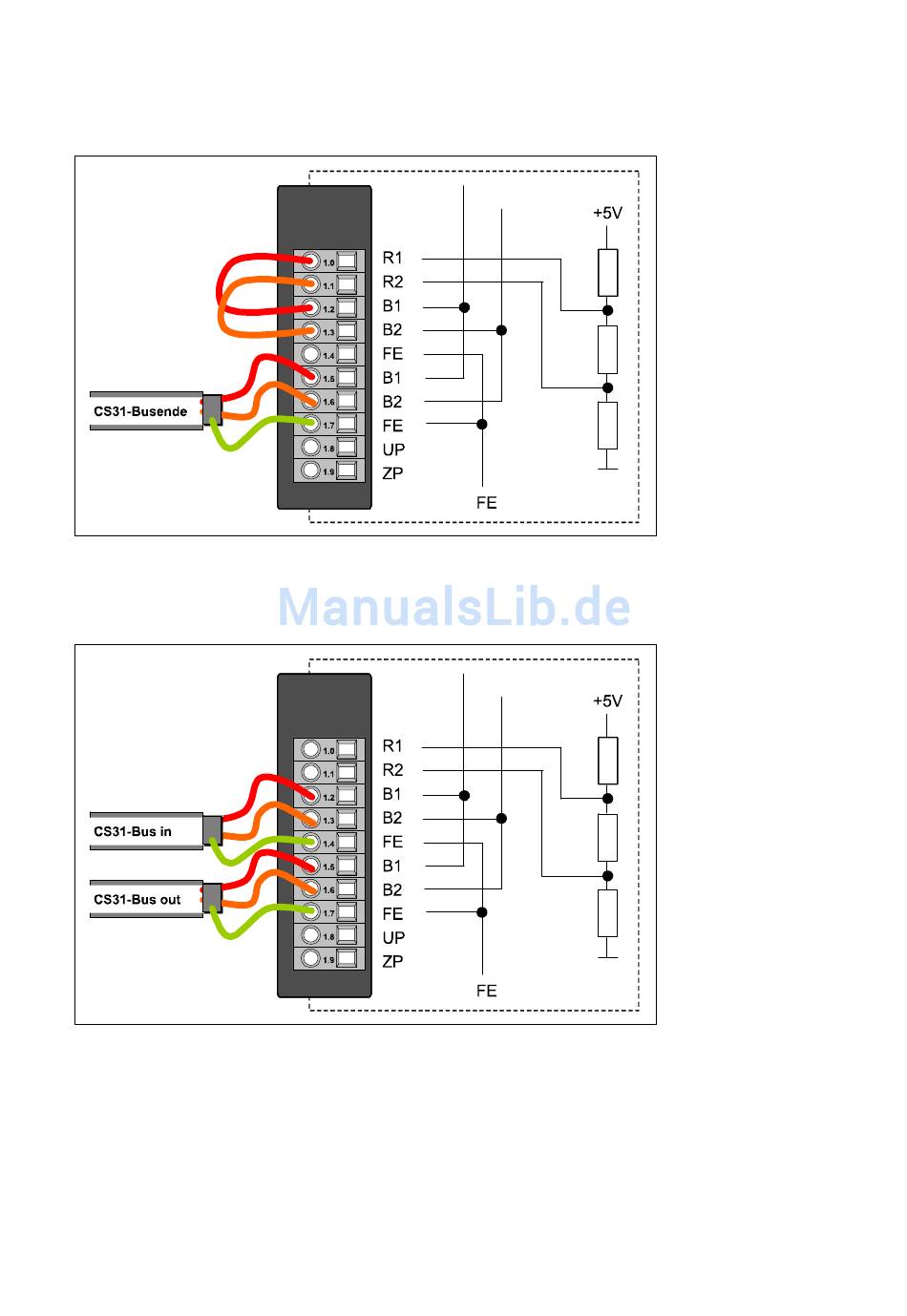

Das folgende Bild zeigt ein CS31-Bus-Modul an einem Leitungsende des CS31-Busses
(Abschlusswiderstand aktiviert).
Bild: CS31-Bus-Modul am CS31-Busende
Das folgende Bild zeigt ein CS31-Bus-Modul in der Mitte des CS31-Busses (Abschusswiderstand nicht
aktiviert).
Bild: CS31-Bus-Modul in der Mitte des CS31-Busses
____________________________________________________________________________________________________________
G2
S500-Hardware
3-45
CS31-Bus-Module
S500 / Stand: 03.2007
