Zum Heben bereites Schaltfeld: installierte Lastanschlag-
haken

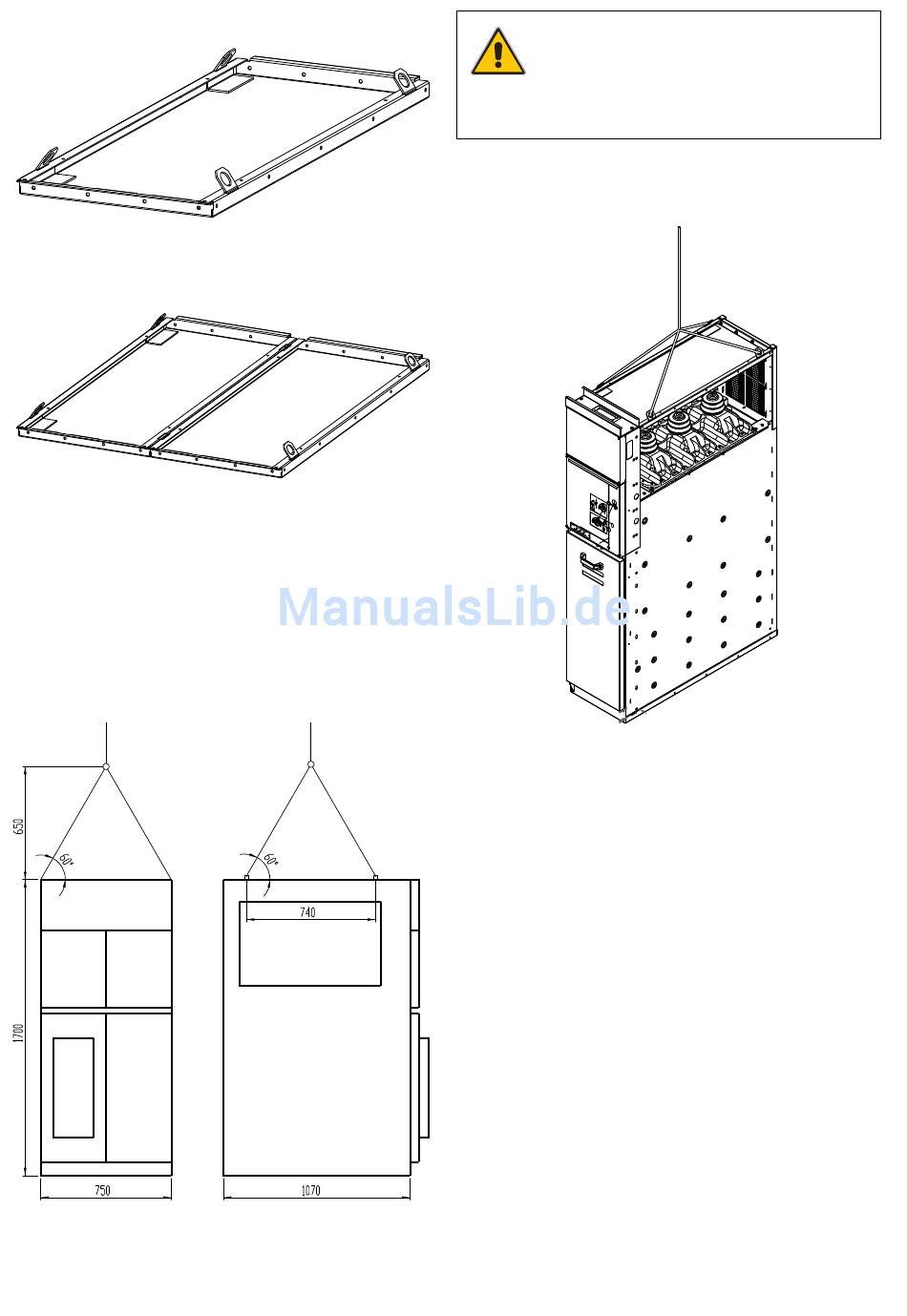

Abbildung 14. UniSec Schaltfeld von 375 mm, 500 mm und 600 mm
Abbildung 15. UniSec Schaltfeld von 750 mm
Abmessungen und Winkel zum Heben
Wenn man das Heben mit einem Kran vornimmt, wie folgt vor-
gehen:
a) Hubseile angemessener Tragkraft mit Federklinken bereit-
stellen.
b) Einen Winkel von mindestens 60° zwischen der Waagerech-
ten und den zum Kranhaken zusammenlaufenden Seilen
beibehalten.
Abbildung 16. Abmessungen und Winkel
8
ACHTUNG
Vier Hebeseile ausreichender Länge sind zu
benutzen, wenn man zahlreiche Schaltfelder
oder eine ganze Schaltanlage zu heben hat
(max. 4 Schaltfelder oder max. Länge 2 m).
Heben mit dem Kran
Abbildung 17. Heben
Vorgänge nach dem Heben
a) Die Lastanschlaghaken entfernen.
b) Die gleichen Haken werden für das anschließende Schaltfeld
verwendet.
