ABB UniSec Installationsanleitung Seite 30

c) Die Isolierklemmen vorbereiten und gemäß der Anweisungen
des Herstellers auf den Kabelseelen montieren.
d) Die Kabel an den Klemmen anschließen, wie in Abbildung 92
gezeigt ist.
In einer Kombination Sicherungs-Leistungsschalter beträgt die
maximale Breite der Klemmen 30 mm.

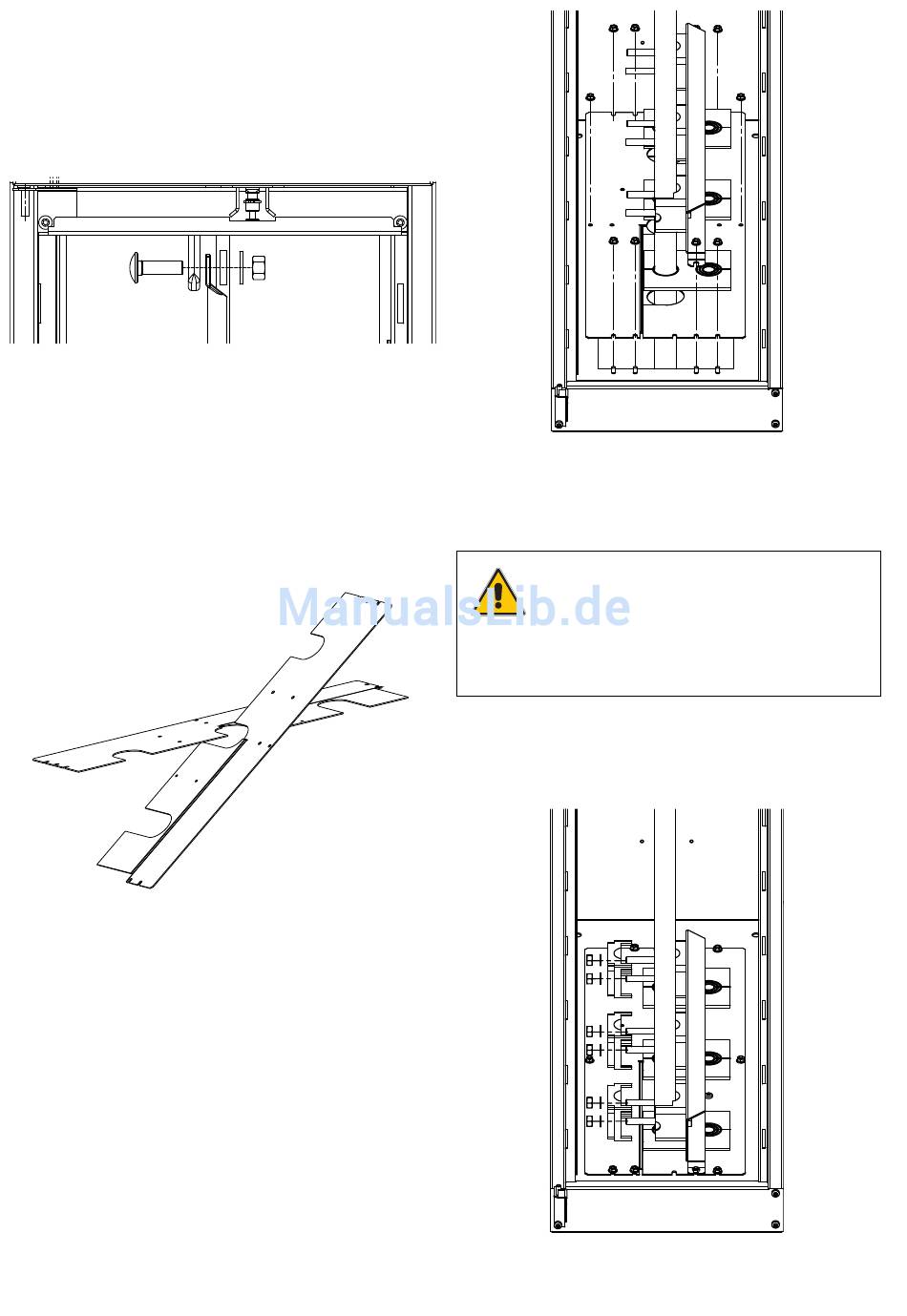

Abbildung 92. Anschluss der Kabel
3. Kabelverschraubungen
a) Die 2 Muttern (pro Phase) von der linken Seite der Kabelver-
schraubungen entfernen.
b) Die abgetrennten Seiten der Kabelverschraubungen entfer-
nen.
4. Bodenbleche und Kabelführungsleisten
Abbildung 93. Bodenbleche
a) Die Bodenbleche, die Kabeldurchführungen, die Kabelver-
schraubungen und die Kabelführungsleisten zusammen mit
den 8 Muttern am Boden des Schaltfelds einstecken, wie in
der Abbildung 94 zu sehen ist.
30
Abbildung 94. Installation der Bodenbleche, der Kabelführungsleisten,
der Kabelverschraubungen und der Kabeldurchführungen
b) Alle acht Muttern anschrauben.
ANMERKUNG
Im Fall eines Leistungsschalters die Boden-
bleche mit dem größtmöglichen Abstand
installieren, damit die Kabel direkt in einer
Position montiert werden können, die so ver-
tikal wie möglich ist.
5. Kabelverschraubungen
a) Die abgetrennten Teile wieder installieren, wie in Abbildung
95 gezeigt ist.
Abbildung 95. Installation der abgetrennten Teile
der Kabelverschraubungen
