4.5.5 Befestigung der Schaltanlage am Boden

(Siehe die Abbildungen 26, 27 und 28).
Befestigung auf Metallrahmen
a) Die Schalttafel ist am Metallrahmen durch Schweißen an
der Stelle der Löcher auf dem Boden des Schaltfelds (2
Schweißnähte/Schaltfeld) oder mit zwei Schraubbolzen/
Schaltfeld direkt auf dem Betonboden zu befestigen.
b) Die Befestigung vornehmen, wie in Abbildung 40 gezeigt ist.

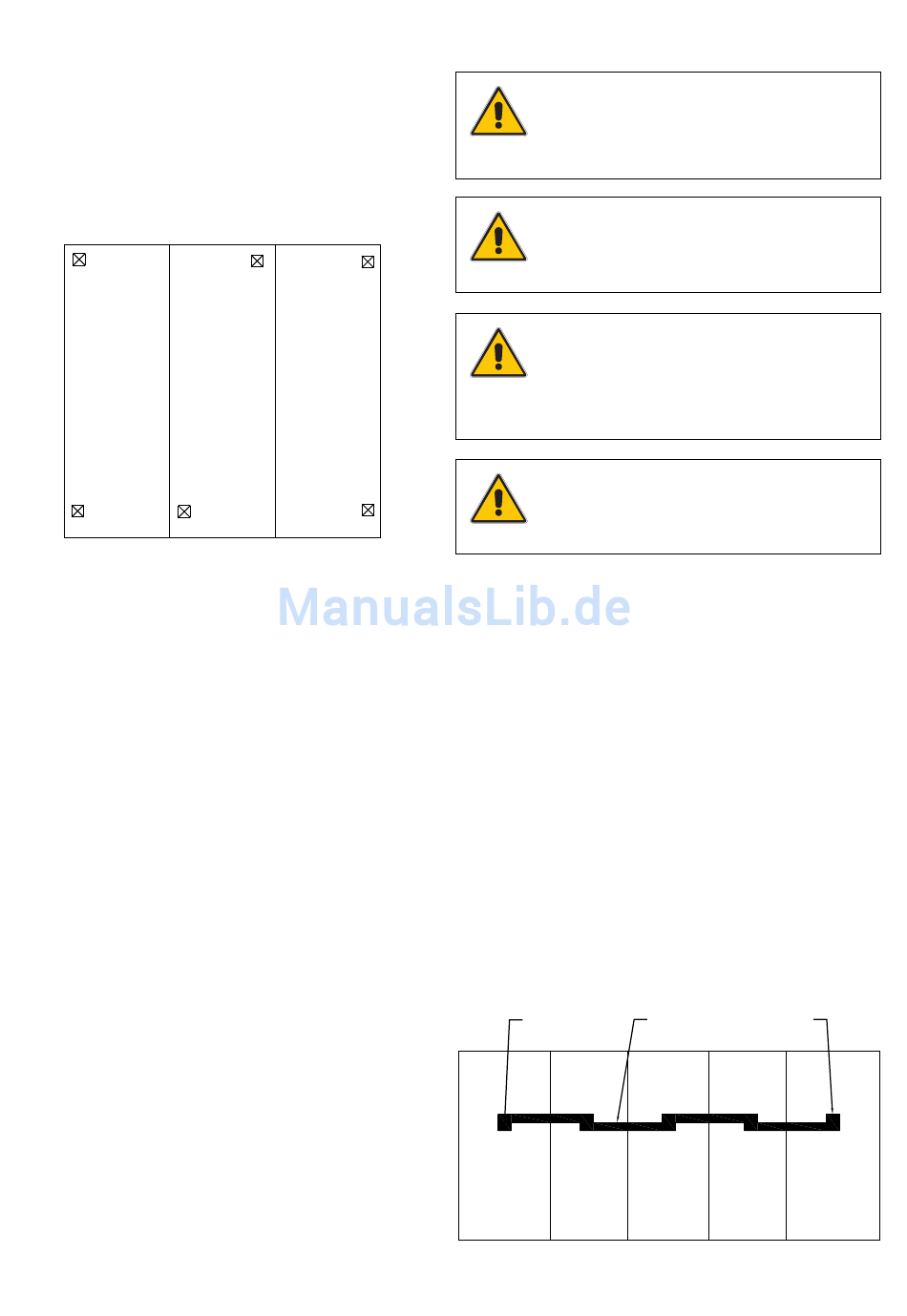

Abbildung 40. Befestigung der Schaltanlage am Boden
Befestigung auf Betonboden mit Verankerungsdübeln
a) Den Boden sowohl in der Längs- als auch der Querrichtung
nivellieren.
b) Den Fußboden auf der Höhe der Verankerungsstellen anbohren.
Dabei Bezug auf unsere Bohrzeichnungen für die Fußbodenplat-
te nehmen. Einen Bohrhammer mit einem geeigneten Bohrer
benutzen, um die Löcher zu bohren.
c) Nach der Installation des Schaltfelds die verankernden
Spreizdübel in die Löcher stecken.
d) Die Befestigung vornehmen, wie in Abbildung 40 gezeigt ist.
Befestigung auf schwimmendem Bodenbelag
a) Den Fußboden auf der Höhe der Verankerungsstellen anboh-
ren. Dabei Bezug auf unsere Bohrzeichnungen für die Fußbo-
denplatte nehmen. Eine Bohrmaschine mit Bohrer verwen-
den, der sich zum Befestigungstyp eignet, um die Löcher zu
bohren (glattes durchgehendes Loch oder Gewindeloch).
b) Die Befestigung vornehmen, wie in Abbildung 40 gezeigt ist.
18

4.5.6 Anschluss der Sammelschienen

Allgemeine Hinweise und Vorsichtsmaßnahmen
GEFAHR
Ein Warnsignal ist auf der oberen Platte an-
gebracht, um das Vorhandensein von Hoch-
spannung unter dem Dach anzuzeigen.
ACHTUNG
Die Sammelschienen sollten ausgehend von
oben in den Schaltfeldern montiert werden.
ANMERKUNG
Das Anziehen muss mit dem richtigen Dreh-
moment erfolgen. Die Anzugsmomente ste-
hen in der Tabelle „Anzugsmomente für Stahl-
schrauben und Muttern/Schraubbolzen".
ANMERKUNG
Es ist wichtig, dass die Schrauben die kor-
rekte Länge haben.
Die Anschlüsse der Sammelschienen werden durch die
oberen Öffnungen ausgeführt.
a) Die Anschlüsse der Sammelschienen reinigen und abschaben.
b) Die Isolierung der Querschnitte der Sammelschienen mit
einem weichen, trockenen Tuch reinigen und sicherstellen,
dass keine Schäden vorhanden sind.
c) Die Sammelschienen Schaltfeld nach Schaltfeld installie-
ren. Die Schrauben, die Sammelschienen und die anderen
Komponenten, die erforderlich sind, in der korrekten Positi-
on einstecken und sie mit den korrekten Anzugsmomenten
gemäß der hier folgend gelieferten Anweisungen anziehen.
Anweisungen für unterschiedlichen Anschlusstypen der
Sammelschienen
Die Sammelschienen überlappen sich an den Berührungsstel-
len. Das bedeutet, dass die Sammelschienen abwechselnd
eine über der anderen montiert werden, wie in der Abbildung
41 gezeigt. Die Distanzstücke der Sammelschienen werden in
den abschließenden Schaltfeldern installiert, um die Sammel-
schienen ganz horizontal zu halten.
Distanzstück
Sammelschiene
1 2
Schaltfeld mit Schaltfeld
ungleicher mit gleicher
Zahl Zahl
Abbildung 41. Anschlüsse der Sammelschienen
Distanzstück
Sammel-
Sammelschiene
schiene
3 4
Schaltfeld Schaltfeld Schaltfeld mit
mit unglei- mit gleicher ungleicher
cher Zahl Zahl
5
Zahl
