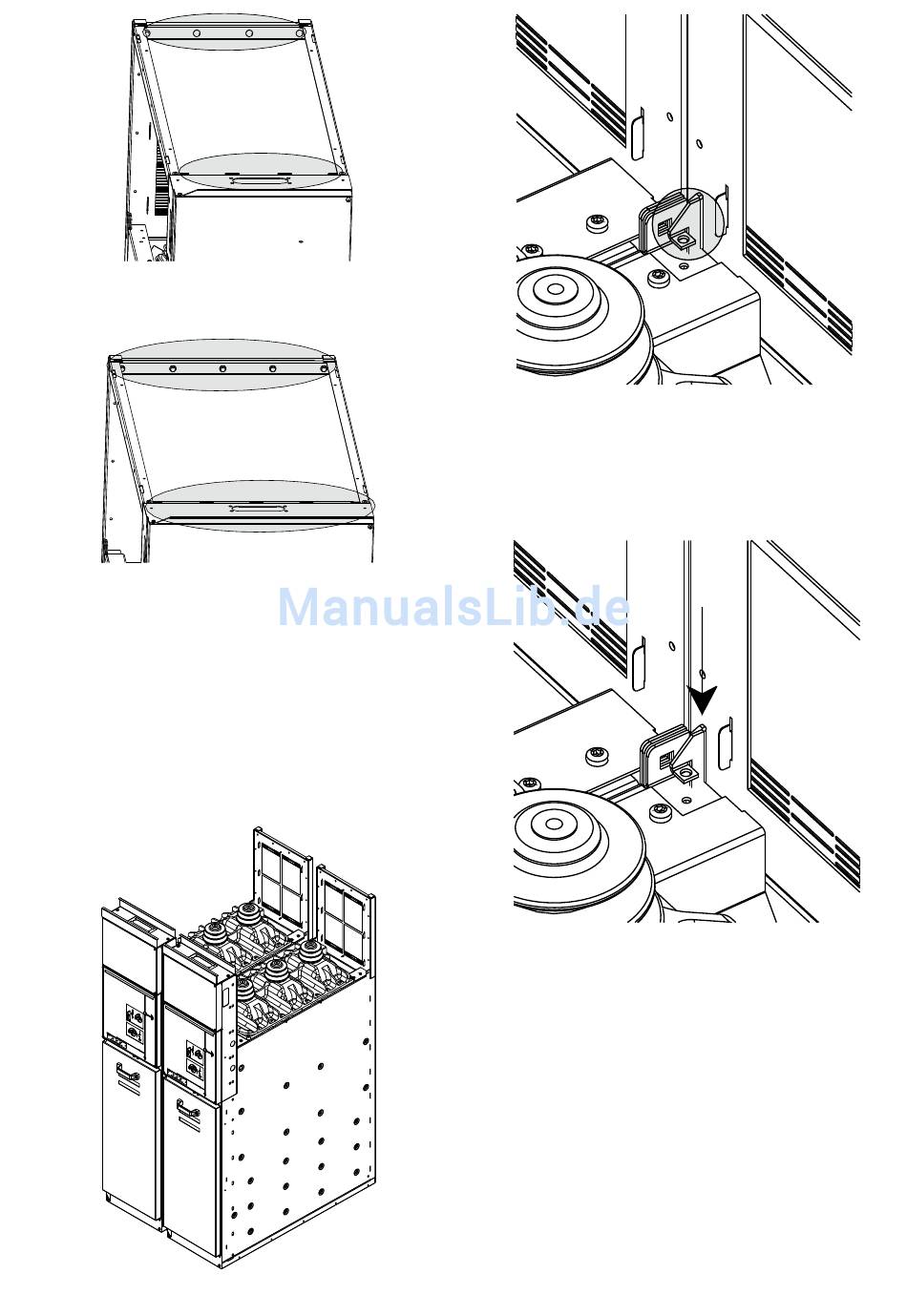

Abbildung 29. Schaltfeld mit 375 mm Breite
Abbildung 30. Schaltfeld mit 500 mm Breite

4.5.3 Anschluss der Schaltfelder

Hinweis: Im Fall eines Schaltfelds vom Typ SBR den Dach-
rahmen nicht entfernen.
Die Installation sieht die folgenden Vorgänge vor:
a) Die beiden Schaltfelder nebeneinander stellen und ausrichten.
Bevor man die beiden Schaltfelder ganz aneinander annähert,
sicherstellen, dass das unteren Verbindungsprofi l des Schaltfelds
rechts sich in der oberen Position befi ndet, wie in der Abbildung
32 gezeigt.
Abbildung 31. Zwei Schaltfelder nebeneinander stehend
Abbildung 32. Unteres Verbindungsprofil in der oberen Position
b) Das untere Verbindungsprofil vernageln, damit die Schaltfel-
der auf der Rückseite stabil miteinander befestigt sind.
Abbildung 33. Installation des unteren Verbindungsprofils
c) Das untere Verbindungsprofil (mit Schrauben Torx M6x12)
anschrauben.
