3.3 Beförderung der Schaltfelder bis zum
Installationsort
3.3.1 Allgemeine Hinweise und Vorsichtsmaßnahmen
GEFAHR
Das Verladen erst dann vornehmen wenn
festgestellt wurde, dass alle Vorsichtsmaß-
nahmen getroffen worden sind, um das Per-
sonal und das Material zu schützen.
ACHTUNG
Die Schaltfelder sind in der Regel in der
senkrechten Stellung zu bewegen. Es muss
berücksichtigt werfen, dass der Schwer-
punkt weit oben liegt. Neigung und Um-
kippen vermeiden. Bei Bedarf können die
einzelnen Schaltfelder horizontal bewegt
werden, wenn beispielsweise ein niedriger
Durchgang zu passieren ist. In diesen Fällen
ist das Schaltfeld auf einer großen Fläche
abzulegen.
3.3.2 Anleitungen
Transporteinheiten
Die Transporteinheiten bestehen aus einzelnen Schaltfeldern
oder kleineren Schaltfeldgruppen. Die Lastanschlaghaken eig-
nen sich für alle UniSec Schaltfelder (375 mm, 500 mm, 600
mm und 750 mm).
Anweisungen für das Handling
Die Schaltfelder müssen vertikal bewegt werden, wozu man
einen Handhubwagen oder einen Gabelstapler benutzt oder in
Ausnahmefällen besondere Rollen (mindestens vier).
ACHTUNG
Die Packstücke sind auf einem ebenen Grund
abzustellen.
Anweisungen zum Heben
Zum Heben die folgende Einrichtung benutzen:
• Kran
• Gabelstapler und/oder
• Handhubwagen.
Wenn man über einen Kran verfügt, kann das Heben unter Ver-
wendung der separat gelieferten Lastanschlaghaken erfolgen.
Das Hebeverfahren einschließlich der Installation der Lastan-
schlaghaken wird hier seitlich illustriert.
ANMERKUNG
Es ist möglich, die Schaltfelder auf einem
ebenen Fußboden bis zum Installationsort zu
bewegen, indem man sie auf Rollen gleiten
lässt. Die Rollen müssen Abmessungen von
circa 1 m Länge und 20-25 mm Durchmesser
haben.
3.3.3 Hebeverfahren
Komponenten

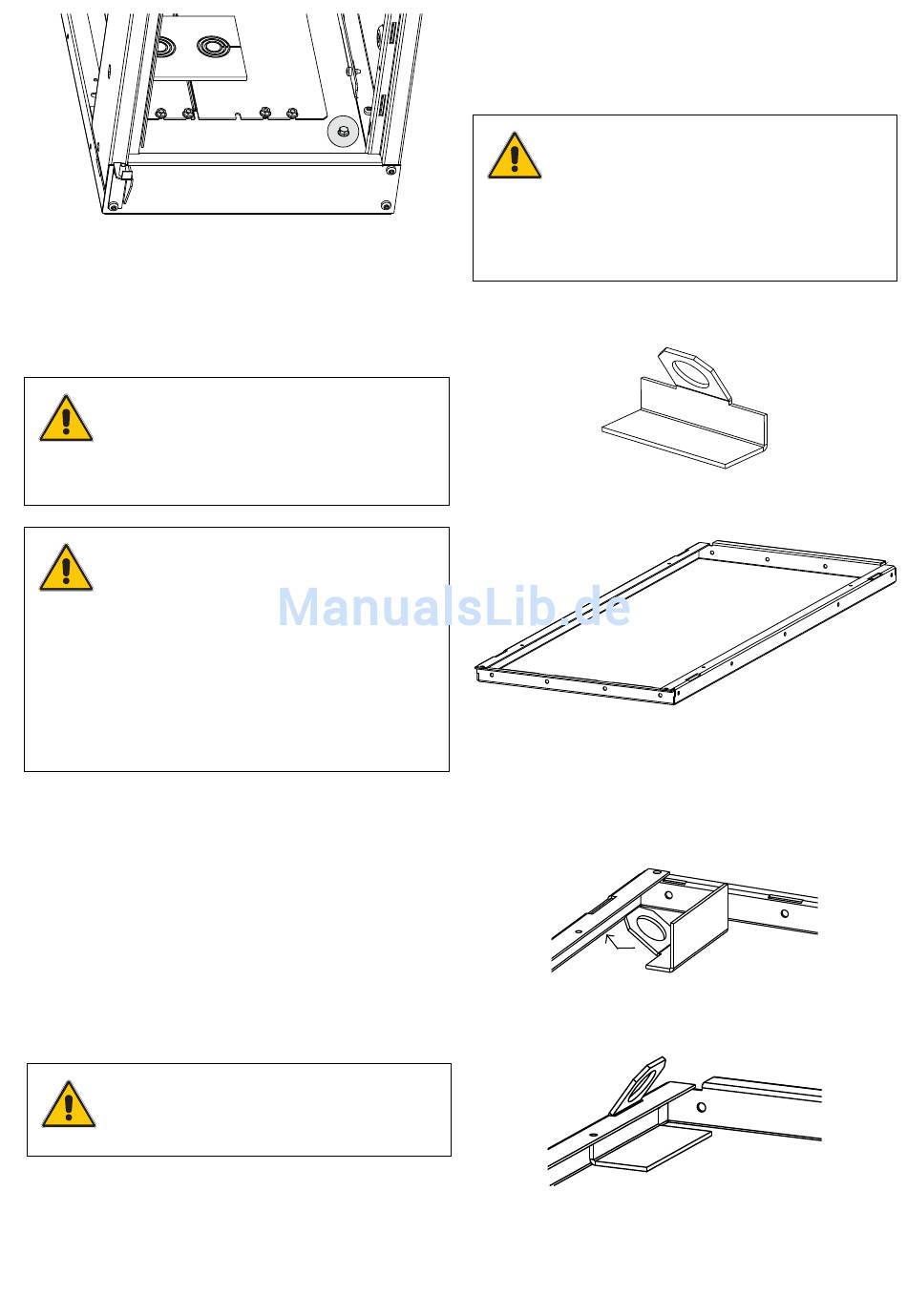

Abbildung 10. Lastanschlaghaken
Abbildung 11. Dachrahmen oben auf dem Schaltfeld
Vorgänge, die vor dem Heben auszuführen sind
a) Die Lastanschlaghaken auf dem Dachrahmen installieren.
Abbildung 12. Lastanschlaghaken
Abbildung 13. Auf dem Dachrahmen installierter Lastanschlaghaken
b) Den vorstehenden Vorgang für alle vier Ecken des Dachge-
stells wiederholen.
7
