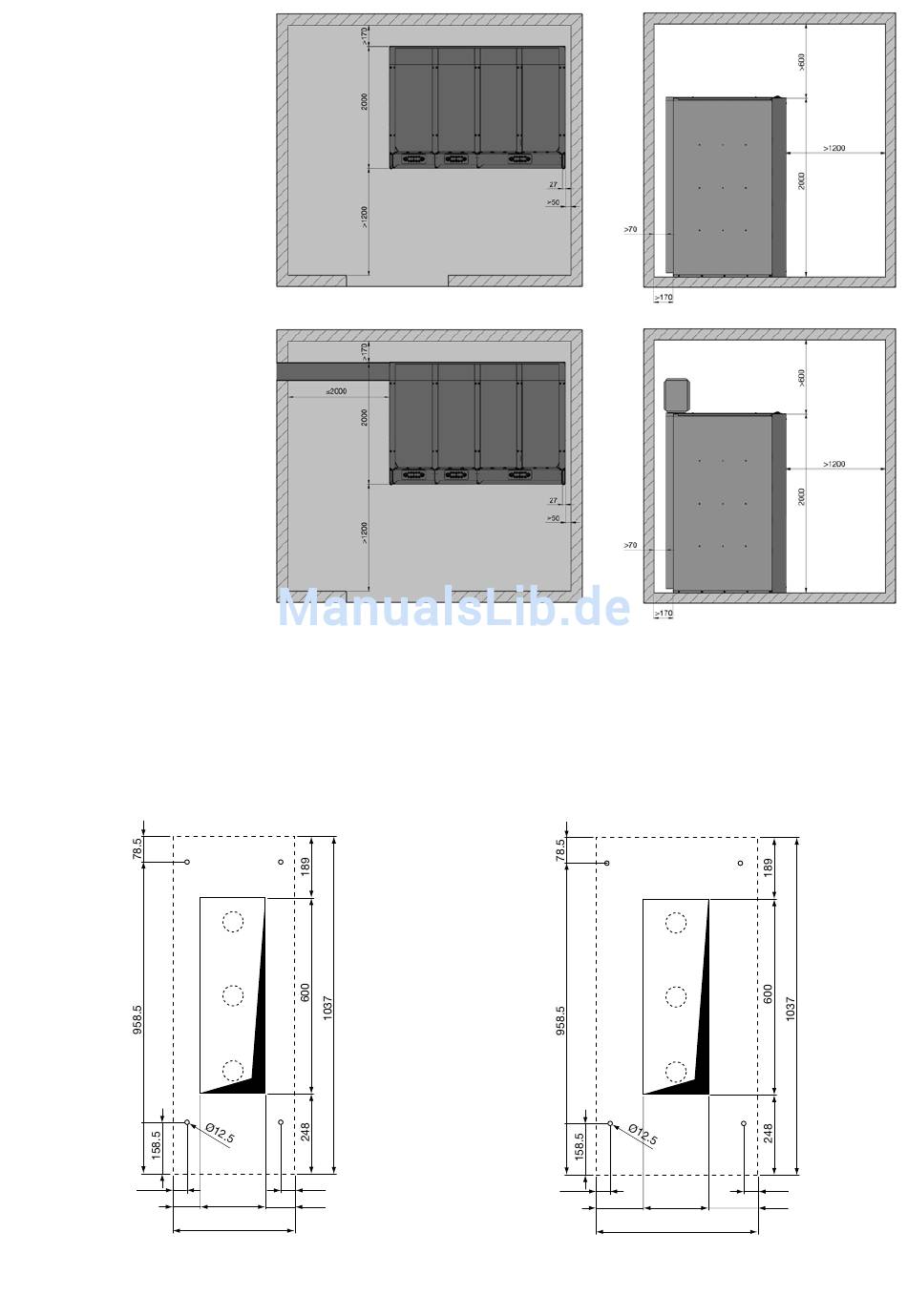

Abbildung 19a. Freizuhaltende
Mindestabstände von den Wänden des
Installationsraumes mit Gasabsorbierern.
Klasse ALFR.
Abbildung 19b. Freizuhaltende
Mindestabstände von den Wänden des
Raumes mit Druckentlastungskanälen.
Klasse AFLR
Schaltanlage mit externer Leitung von
1 m Länge.
4.3.2 Abmessungen der Kabeldurchführung und Befesti-
gungsstellen
Die folgenden Abbildungen zeigen die Anordnung und die Di-
mensionen der Durchführungslöcher der Kabel unter den ver-
schiedenen Schaltfeldern. Diese Löcher sind vor der Installation
der Schaltanlage zu bohren. Die Abbildungen geben außerdem
43.5
85
Abbildung 20. Schaltfeld mit 375 mm Breite
43.5
200 90
375
die Befestigungsstellen der Schaltanlage an. An jeder Ecke des
Schaltfelds gibt es eine Befestigungsstelle (4 pro Schaltfeld).
Die Schaltfelder ohne Kabeleingang haben Abmessungen und
Befestigungsstellen aufgrund der Breite des Schaltfelds. Für
die Befestigung können Verankerungsbolzen von 10 mm be-
nutzt werden.
43.5
147.5
Abbildung 21. Schaltfeld mit 500 mm Breite
43.5
200 152.5
500
