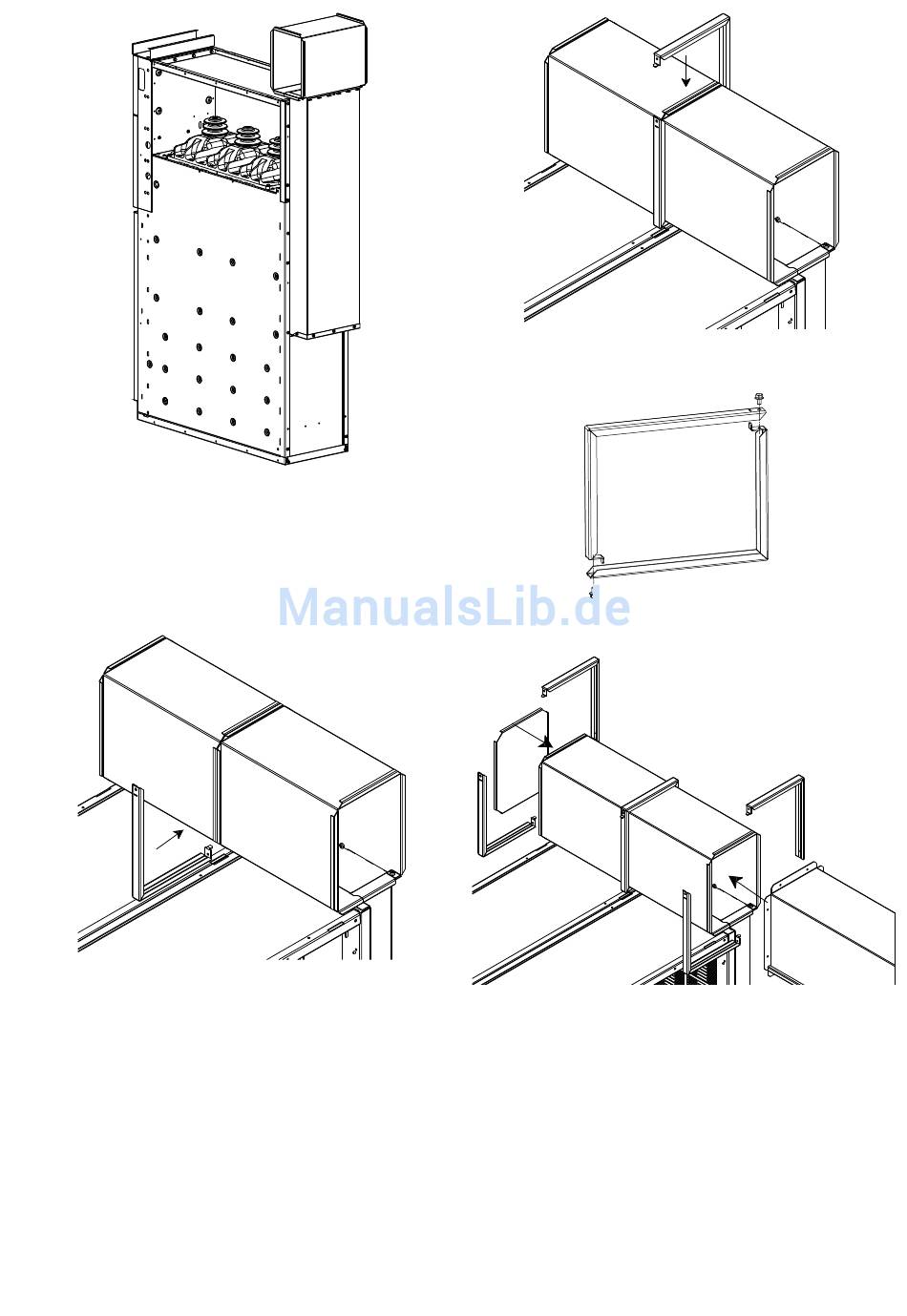

Abbildung 81. Installierter Druckentlastungskanal
4.6.2 Anschluss der Druckentlastungskanäle
a) Den unterer Verankerungsbügel installieren.
Abbildung 82. Unterer Verankerungsbügel
b) Den oberen Verankerungsbügel installieren und die Schrauben
anziehen (2 Sechskantschraubbolzen mit Flansch M6x10).
Abbildung 83. Oberer Verankerungsbügel
84. Installation der Verankerungsbügel
Abbildung 85. Angeschlossener Druckentlastungskanal,
zusätzlicher Kanal und Abschlussplatte
Die Abbildung 85 zeigt einen zusätzlichen Kanal und die Ab-
schlussplatte. Der Anschluss dieser Teile kann auf die gleiche
Weise wie in den vorherigen Phasen erfolgen. Ein zusätzlicher Ka-
nal wird im abschließenden Schaltfeld benutzt, um die etwaigen
bei einem Störlichtbogen entstehenden Gase aus dem Schaltan-
lagenraum herauszuleiten. Die Schaltanlage wird immer mit einer
Zusatzleitung von 1 Meter geliefert. Auf Anfrage ist eine Zusatzlei-
tung lieferbar, die eine Länge bis zu maximal 2 Metern hat.
Bei Schaltfeldern von 750 mm:
a) Die breite untere Platte installieren.
b) Die Platte in der Mitte des Druckentlastungskanals installieren.
