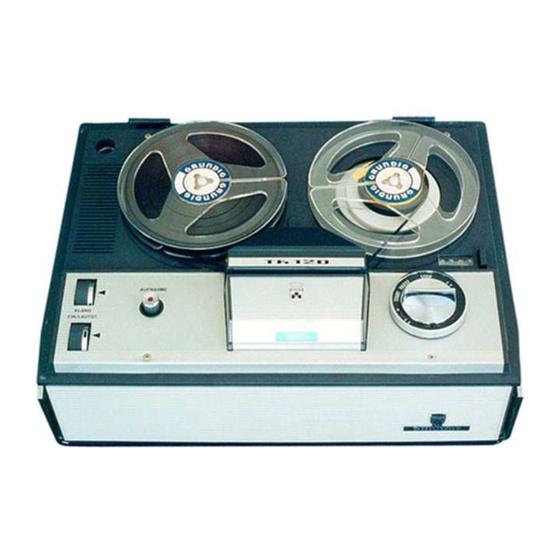

TK 120,
TK 125
TK 140
TK 145.
Abb.
1. Entfernen der Abdeckplatte
.
Abb.
3
Entfernen des Bodens
Tonbandservice TK 120... 145
Allgemeines
Der Aufbau der Laufwerkmechanik
ist bei allen Gerdten
dieser Serie gleich. TK 125, 140 und 145 sind mit einem
Z&hlwerk ausgeristet,
TK 125 und 145 schalten am
Band-
ende ab. Fir die Gesamtabbildung zum mechanischen Teil
wurde
TK 145 ausgewGhlt.
Die Gerdte der Ausfihrung U
unterscheiden
sich von
der Inlandausfihrung
durch
ein
anders aufgebavies Netzteil. AuBerdem ist dem Gerdt fir
den 60 Hz Betrieb je eine Riemenscheibe und eine Umspul-
rolle - mit kleinerem
Durchmesser
- beigefigt. Die Teile
Eas
sich unter der Abdeckplatte, rechts vorne in der
e.
Mussen lackgesicherte Schrauben gelést werden, so sind
diese nachher unbedingt wieder zu sichern. *
Alle Greifringe sind, soweit nicht anders angegeben, mit
0,1....0,2 mm Spiel aufzuseizen.
Saubere Gummilaufflachen tragen wesenilich zur Betriebs-
sicherheit des mechanischen Teiles bei. Die Reinigung von
Gummi erfolgt mit Reinigungsmittel 10007 (Testbenzin).
Miussen
Klebestellen
ernevert
werden,
so
ist dabei
zu
beachten: Nur Polystyrol auf Polystyrol kann mit Lésungs-
mitteln
(Methylenchlorid
oder
Benzol)
geklebt
werden.
Unterschiedliche
Kunststoffe,
Metall
auf
Kunststoff
und
Metalle untereinander miissen mit Haftkleber (A 206 Firma
Akemi) geklebt werden.
Ndher bezeichnete Hilfswerkzeuge kénnen vom GRUNDIG
Zentralkundendienst oder den GRUNDIG Niederlassungen
bezogen werden.
Fur die Kraftmessungen
werden
verschiedene
Federwaa-
en
und
Kontaktoren
bendtigt,
die
ebenfalls
beim
GRUNDIG
Zentralkundendienst
oder bei folgenden
Fir-
men direkt bezogen werden kénnen.
Kontaktoren:
Firma Georg Karstens GmbH.,
7000 Stuttgart-Ruit, WittumstraBe 7-9
Federwaagen:
Lehrmittelbau Prof. Maey,
5300 Bonn, Sebastiansirafe 79
Ausbau und Einbau
Achtung! Niemals ohne triftigen Grund die vier Schrauben
der
aufgesetzten
Chassisplatte
lésen,
die
hiermit
der
. gesamte Aufbau gehalten wird (Abb. 2).
(Abb. 3}
Der Bodelr ist mit vier Schrauben befestigt. Das Netzkabel
l@Bt sich durch eine Offnung im Kabelkasten herausziehen.
