1. Allgemeine
Informationen
1.1. Einleitung
Die 10-MHz-Zweistrahl-Oszillografen PM 3232 und PM 3233 sind fir allgemeine Laborarbeiten, den Service und
fiir Unterrichtszwecke vorgesehen.
Beide Y-Verstarker besitzen eine driftarme und voll iberlastungsgeschiitzte Eingangsschaltung mit Feldeffekt-
transistoren. Alle Schaltungen sind voll transistorisiert. Die Transistoren stecken in Fassungen, damit sie
ndtigenfalls schnell ersetzt werden konnen.
Das Gerat besitzt eine vollautomatische Triggerschaltung fiir Zeilen- und Bildsynchronimpulse eines Fernseh-
signals.
Der Oszillograf kann mit Netzspannung oder einer externen Gleichspannung betrieben werden.
Die beiden Geradte PM 3232 und PM 3233 sind vollkommen identisch, mit der Ausnahme allerdings, dass der
Oszillograf PM 3233 mit einer Signalverzogerungseinheit ausgerUstet ist.

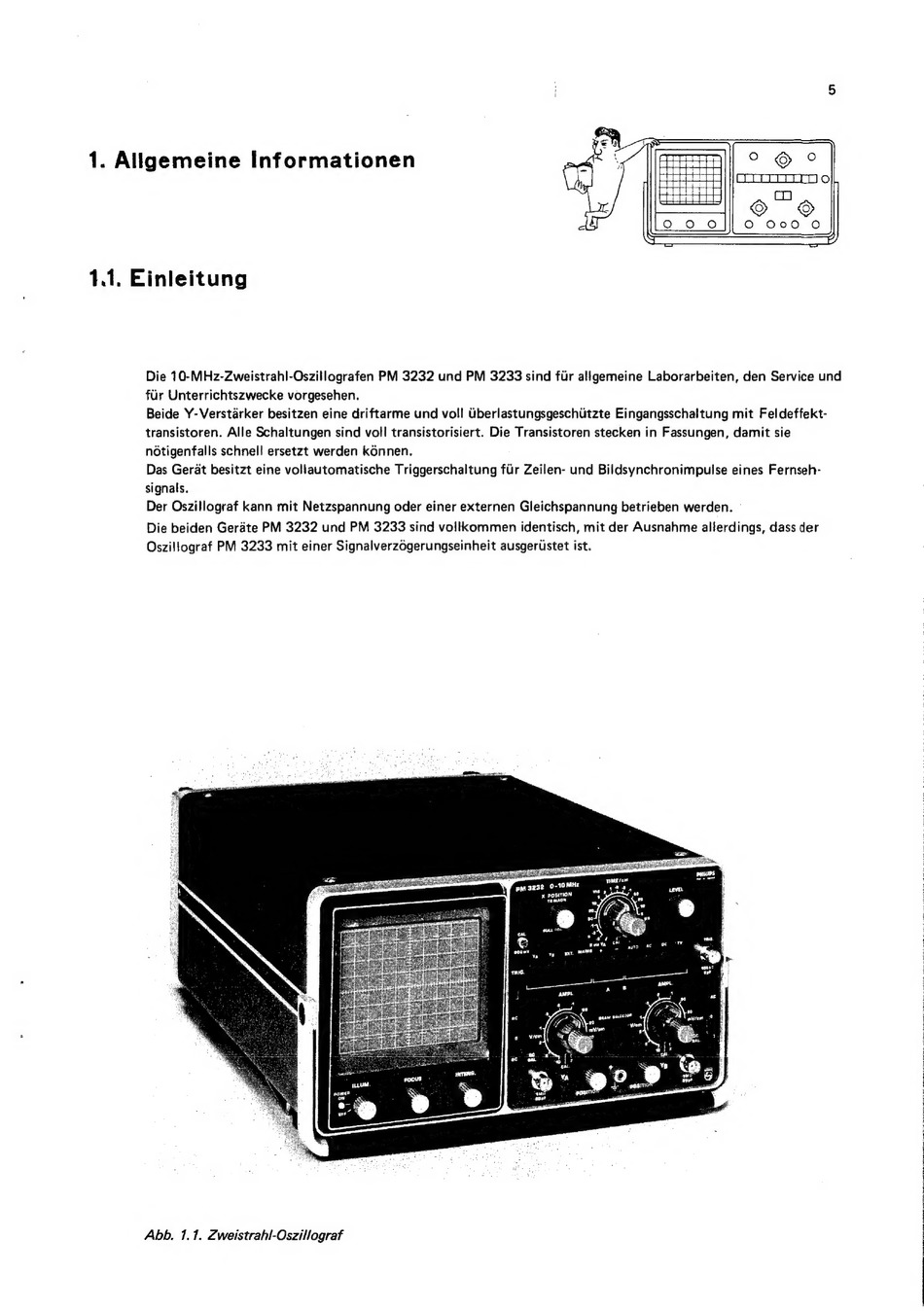

Abb, 1.1. Zweistrahl-Oszillograf
|
|
