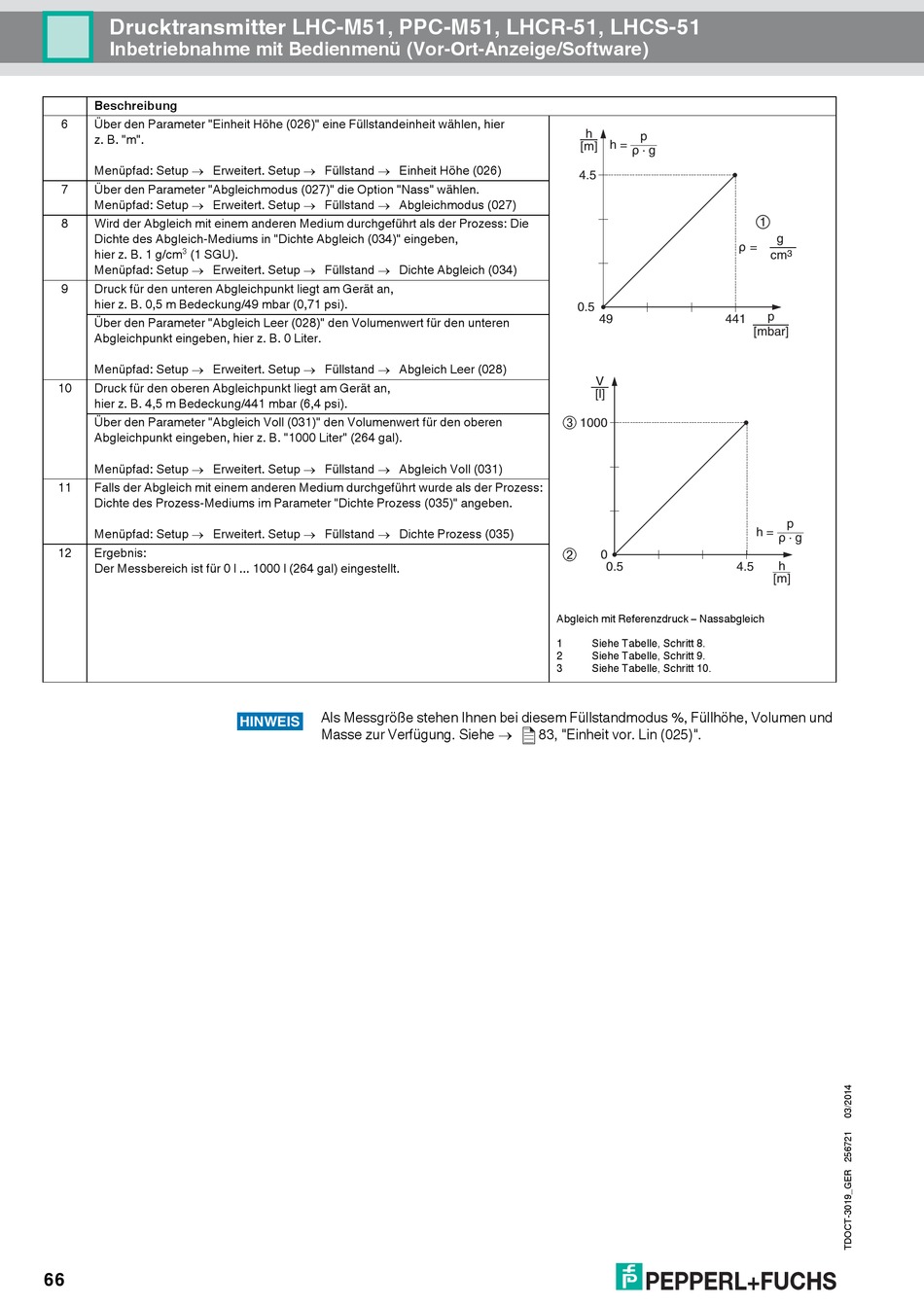

Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/Software)
Beschreibung
6 Über den Parameter "Einheit Höhe (026)" eine Füllstandeinheit wählen, hier
z. B. "m".
Menüpfad: Setup  Erweitert. Setup  Füllstand  Einheit Höhe (026)
7 Über den Parameter "Abgleichmodus (027)" die Option "Nass" wählen.
Menüpfad: Setup  Erweitert. Setup  Füllstand  Abgleichmodus (027)
8 Wird der Abgleich mit einem anderen Medium durchgeführt als der Prozess: Die
Dichte des Abgleich-Mediums in "Dichte Abgleich (034)" eingeben,
hier z. B. 1 g/cm 3 (1 SGU).
Menüpfad: Setup  Erweitert. Setup  Füllstand  Dichte Abgleich (034)
9 Druck für den unteren Abgleichpunkt liegt am Gerät an,
hier z. B. 0,5 m Bedeckung/49 mbar (0,71 psi).
Über den Parameter "Abgleich Leer (028)" den Volumenwert für den unteren
Abgleichpunkt eingeben, hier z. B. 0 Liter.
Menüpfad: Setup  Erweitert. Setup  Füllstand  Abgleich Leer (028)
10 Druck für den oberen Abgleichpunkt liegt am Gerät an,
hier z. B. 4,5 m Bedeckung/441 mbar (6,4 psi).
Über den Parameter "Abgleich Voll (031)" den Volumenwert für den oberen
Abgleichpunkt eingeben, hier z. B. "1000 Liter" (264 gal).
Menüpfad: Setup  Erweitert. Setup  Füllstand  Abgleich Voll (031)
11 Falls der Abgleich mit einem anderen Medium durchgeführt wurde als der Prozess:
Dichte des Prozess-Mediums im Parameter "Dichte Prozess (035)" angeben.
Menüpfad: Setup  Erweitert. Setup  Füllstand  Dichte Prozess (035)
12 Ergebnis:
Der Messbereich ist für 0 l ... 1000 l (264 gal) eingestellt.
66
Als Messgröße stehen Ihnen bei diesem Füllstandmodus %, Füllhöhe, Volumen und
HINWEIS
Masse zur Verfügung. Siehe 
h
p
h =
[m]
ρ · g
4.5
0.5
49
V
[l]
1000
0
0.5
Abgleich mit Referenzdruck – Nassabgleich
1 Siehe Tabelle, Schritt 8.
2 Siehe Tabelle, Schritt 9.
3 Siehe Tabelle, Schritt 10.
83, "Einheit vor. Lin (025)".
1
g
ρ =
cm 3
p
441
[mbar]
p
h =
ρ · g
4.5 h
[m]
