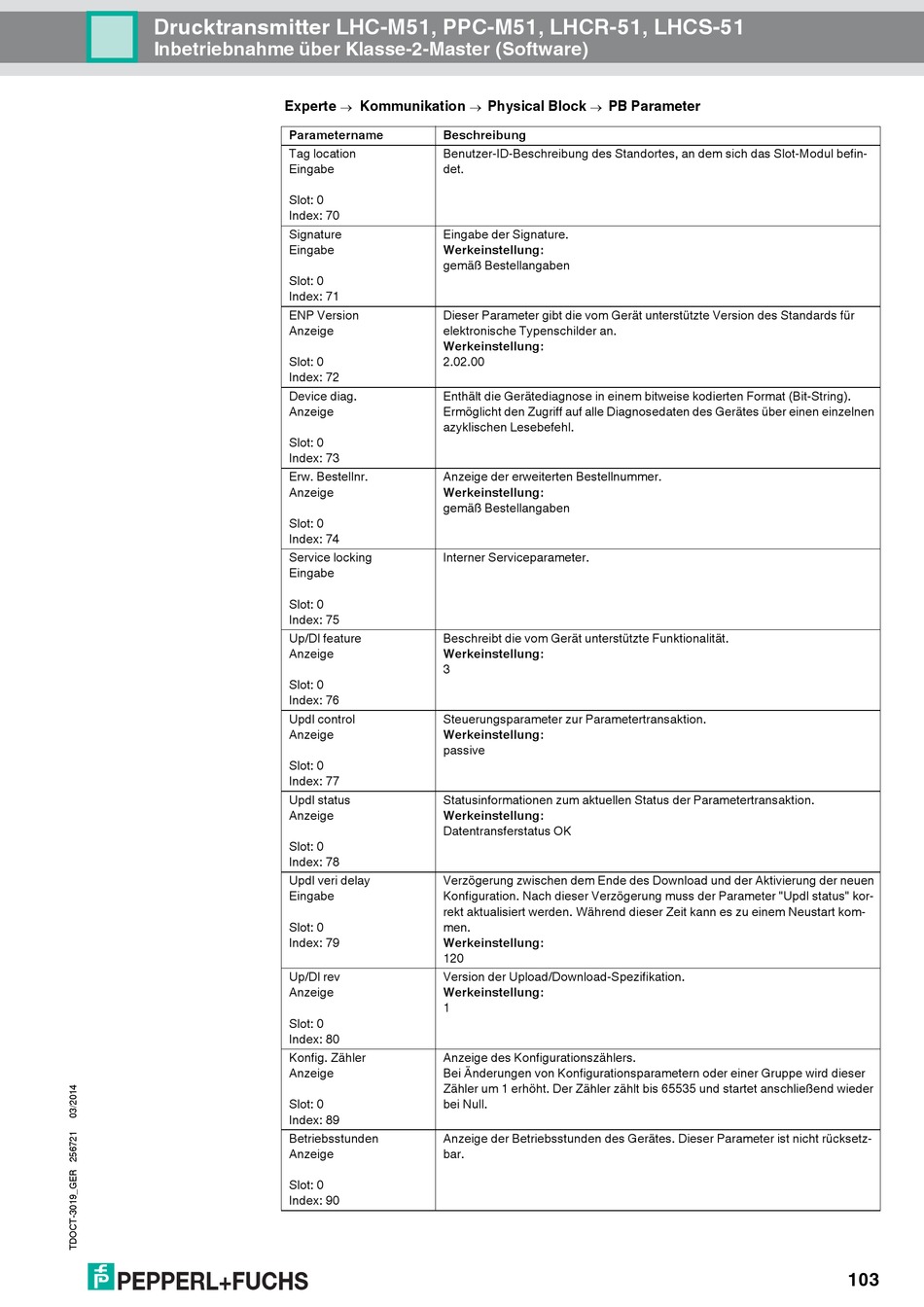

Pepperl+Fuchs LHC-M51 Betriebsanleitung Seite 103

Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Inbetriebnahme über Klasse-2-Master (Software)
Experte
Parametername
Tag location
Eingabe
Slot: 0
Index: 70
Signature
Eingabe
Slot: 0
Index: 71
ENP Version
Anzeige
Slot: 0
Index: 72
Device diag.
Anzeige
Slot: 0
Index: 73
Erw. Bestellnr.
Anzeige
Slot: 0
Index: 74
Service locking
Eingabe
Slot: 0
Index: 75
Up/Dl feature
Anzeige
Slot: 0
Index: 76
Updl control
Anzeige
Slot: 0
Index: 77
Updl status
Anzeige
Slot: 0
Index: 78
Updl veri delay
Eingabe
Slot: 0
Index: 79
Up/Dl rev
Anzeige
Slot: 0
Index: 80
Konfig. Zähler
Anzeige
Slot: 0
Index: 89
Betriebsstunden
Anzeige
Slot: 0
Index: 90
Kommunikation Physical Block
 
Beschreibung
Benutzer-ID-Beschreibung des Standortes, an dem sich das Slot-Modul befin-
det.
Eingabe der Signature.
Werkeinstellung:
gemäß Bestellangaben
Dieser Parameter gibt die vom Gerät unterstützte Version des Standards für
elektronische Typenschilder an.
Werkeinstellung:
2.02.00
Enthält die Gerätediagnose in einem bitweise kodierten Format (Bit-String).
Ermöglicht den Zugriff auf alle Diagnosedaten des Gerätes über einen einzelnen
azyklischen Lesebefehl.
Anzeige der erweiterten Bestellnummer.
Werkeinstellung:
gemäß Bestellangaben
Interner Serviceparameter.
Beschreibt die vom Gerät unterstützte Funktionalität.
Werkeinstellung:
3
Steuerungsparameter zur Parametertransaktion.
Werkeinstellung:
passive
Statusinformationen zum aktuellen Status der Parametertransaktion.
Werkeinstellung:
Datentransferstatus OK
Verzögerung zwischen dem Ende des Download und der Aktivierung der neuen
Konfiguration. Nach dieser Verzögerung muss der Parameter "Updl status" kor-
rekt aktualisiert werden. Während dieser Zeit kann es zu einem Neustart kom-
men.
Werkeinstellung:
120
Version der Upload/Download-Spezifikation.
Werkeinstellung:
1
Anzeige des Konfigurationszählers.
Bei Änderungen von Konfigurationsparametern oder einer Gruppe wird dieser
Zähler um 1 erhöht. Der Zähler zählt bis 65535 und startet anschließend wieder
bei Null.
Anzeige der Betriebsstunden des Gerätes. Dieser Parameter ist nicht rücksetz-
bar.
PB Parameter

103
