Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Montage
3.4.2
12
1 Prozessmembrane
2 Dichtung
WARNUNG
3.4.3
Für die Montage an Rohren oder Wänden bietet Pepperl+Fuchs einen Montagehalter an (für Rohre
von 1-1/4 in bis 2 in Durchmesser).
Beachten Sie bei der Montage folgendes:
• Bei der Rohrmontage die Muttern am Halter mit einem Drehmoment von mindestens 5 Nm
(3,69 lbs ft) gleichmäßig anziehen.

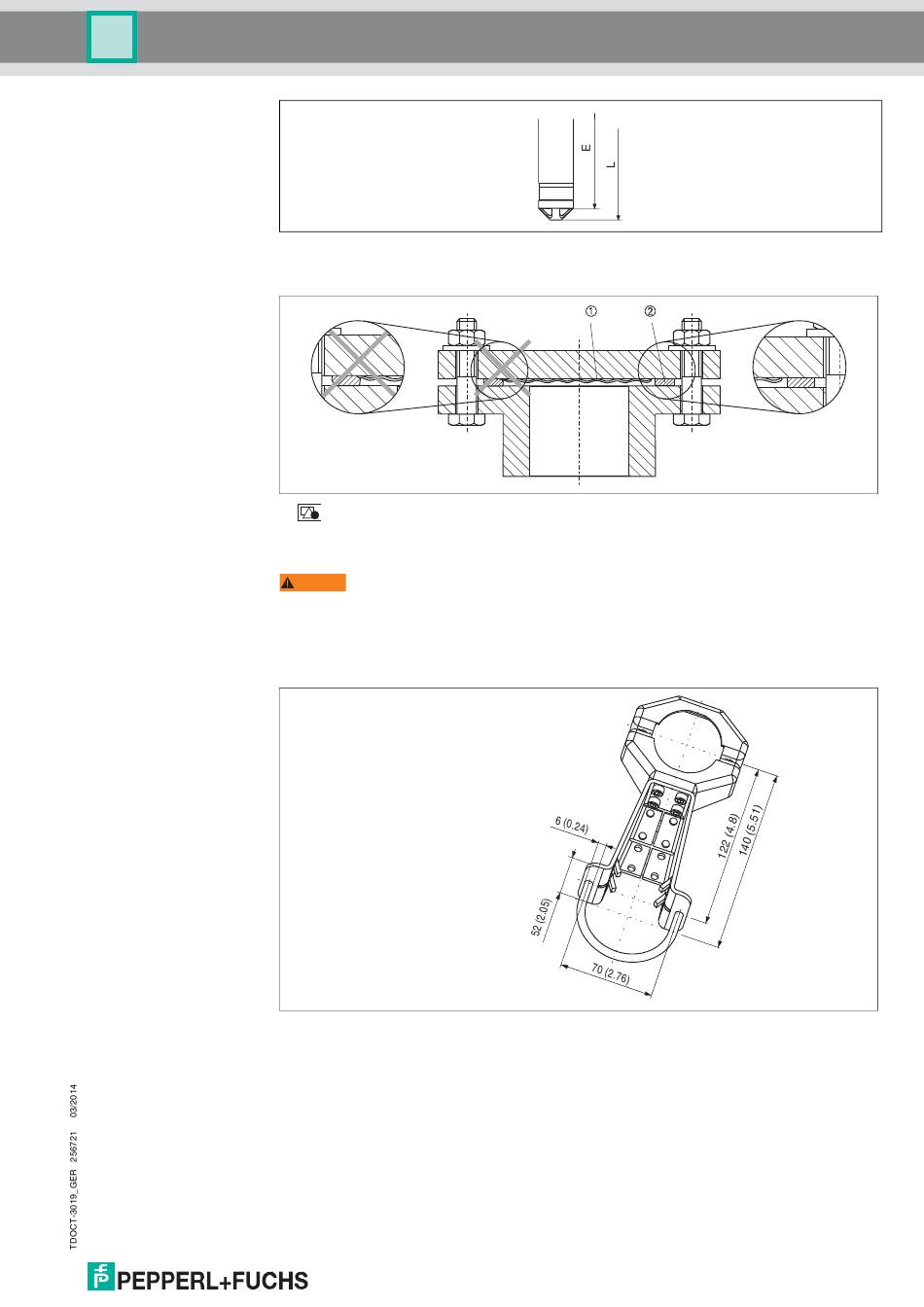

Dichtung bei Flanschmontage
Montage der Versionen mit Flansch
Die Dichtung darf nicht auf die Prozessmembrane drücken, da dieses das Messer-
gebnis beeinflussen könnte.
Wand- und Rohrmontage (optional)
mm (in)
