Cameo FLAT PRO INDOOR PAR CAN Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für FLAT PRO INDOOR PAR CAN:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 26

Quicklinks

Diese Anleitung herunterladen
USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D´UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D'USO

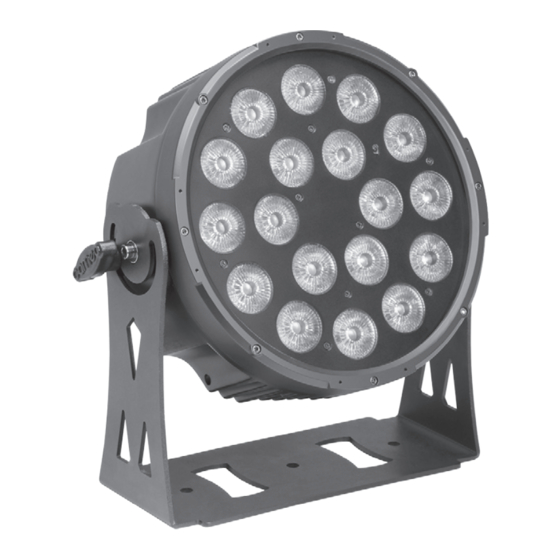

FLAT PRO INDOOR PAR CAN
7 X 10W LED RGBWA PAR CAN CLPFLATPRO7
12 X 10W LED RGBWA PAR CAN CLPFLATPRO12
18 X 10W LED RGBWA PAR CAN CLPFLATPRO18

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cameo FLAT PRO INDOOR PAR CAN

Inhaltszusammenfassung für Cameo FLAT PRO INDOOR PAR CAN

  • Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO FLAT PRO INDOOR PAR CAN 7 X 10W LED RGBWA PAR CAN CLPFLATPRO7 12 X 10W LED RGBWA PAR CAN CLPFLATPRO12 18 X 10W LED RGBWA PAR CAN CLPFLATPRO18...
  • Seite 2 Thank you for choosing Cameo Lights! We have designed this product to give you reliable operation over many years. Please, take a few moments to read these instructions carefully, as we want you to enjoy your new Cameo Lights products quickly and to the fullest.
  • Seite 3 FLAT PRO INDOOR PAR CAN 7 X 10W LED RGBWA PAR CAN CLPFLATPRO7 12 X 10W LED RGBWA PAR CAN CLPFLATPRO12 18 X 10W LED RGBWA PAR CAN CLPFLATPRO18...

  • Seite 4: Preventive Measures

    PREVENTIVE MEASURES: 1. Please read these instructions carefully. 2. Keep all information and instructions in a safe place. 3. Follow the instructions. 4. Observe all safety warnings. Never remove safety warnings or other information from the equipment. 5. Use the equipment only in the intended manner and for the intended purpose. 6.
  • Seite 5 SAFETY: to clean the equipment. Always unplug the power cord and power adapter from the power outlet at the plug or adapter and not by pulling on the cord. Never touch the power cord and power adapter with wet hands. 27.
  • Seite 6 INTRODUCTION: 7 x 10 W 5-in-1 LED RGBWA FLAT PAR PROJECTOR CLPFLATPRO7 CONTROL FUNCTIONS: • 2-channel, 3-channel 1, 3-channel 2, 5-channel and 8-channel DMX control • Red, green, blue, white and amber controllable separately FEATURES: • 7 X 10 W 5-in-1 LEDs •...

  • Seite 7: Control Functions

    LEDs. The intensity of the five colour groups (red, green, blue, white, amber) can be controlled independently of one another, thus permitting an unlimited number of different colours. The Cameo LED projectors can can be used both individually and in master/slave mode, with music control, and via DMX-512 protocol.

  • Seite 8: Controls And Display

    CONTROLS AND DISPLAY: Figure CLPFLATPRO12...
  • Seite 9 Neutrik powerCON power input socket. Operating voltage 110 - 240 V AC / 50 - 60 Hz. Connection via the supplied powerCON power cord. POWER OUT Neutrik powerCON power output socket. Used to supply power to additional CAMEO projectors. DMX IN 3-pin XLR socket for connection of a DMX controller (e.g., DMX mixer).
  • Seite 10 "Software Update, Please Wait..." (for service purposes only), the software version "Software V1.xx" and "WELCOME TO cameo". After this operation, the projector is ready for use and changes to the mode that was previously selected.
  • Seite 11 OPERATION: COLOUR MACROS In this mode, one of the 5 basic colours of the projector or one of the 10 different mixed colours can be selected as a preset. Press the MODE button until "MACRO" appears in the upper line of the display.

  • Seite 12: Auto Mode

    OPERATION: COLOUR BLENDING In the colour fade mode (fading mode) different colours are blended into one another in succession. The speed of the program is adjustable separately and a stroboscope effect can also be activated. Press the MODE button until "FADING" appears in the upper line of the display.

  • Seite 13: Music Control

    OPERATION: MUSIC CONTROL Press the MODE button until "SOUND" appears in the upper line of the display. Now the projector is controlled by the built-in microphone and follows the beat of the music. To adjust the microphone sensitivity, press ENTER, and the cursor appears in the lower line of the display (SENS:xx) and use the UP and DOWN buttons to set the desired value from 00 to 31 (SENS:00 = minimum sensitivity, SENS:31 = maximum sensitivity).

  • Seite 14: Dmx Control

    DMXCONTROL: 2-CHANNEL MODE CHANNEL VALUE FUNCTION 000 - 255 Master dimmer (0 - 100%) 000 - 255 Colour Macros: 000 - 016 017 - 033 Green 034 - 050 Blue 051 - 067 White 068 - 084 Amber 085 - 101 Yellow 102 - 118 Cyan...
  • Seite 15 DMXCONTROL: 3-CHANNEL MODE 1 CHANNEL VALUE FUNCTION 000 - 255 Master dimmer (0 - 100%) 000 - 255 Stroboscope (rate 0 - 100%) 000 - 080 Colour Macros: 000 - 004 Blackout 005 - 010 011 - 015 Green 016 - 020 Blue 021 - 025 White...
  • Seite 16 DMXCONTROL: 3-CHANNEL MODE 2 CHANNEL VALUE FUNCTION 000 - 255 Red (0 - 100%) 000 - 255 Green (0 - 100%) 000 - 255 Blue (0 - 100%) 5-CHANNEL MODE CHANNEL VALUE FUNCTION 000 - 255 Red (0 - 100%) 000 - 255 Green (0 - 100%) 000 - 255...
  • Seite 17 DMXCONTROL: 8-CHANNEL MODE CHANNEL VALUE FUNCTION 000 - 255 Master dimmer (0 - 100%) 000 - 255 Stroboscope (rate 0 - 100%) 000 - 255 Red (0 - 100%) 000 - 255 Green (0 - 100%) 000 - 255 Blue (0 - 100%) 000 - 255 White (0 - 100%) 000 - 255...

  • Seite 18: Dmx Connection

    DMX CONNECTION: DMX-512 DMX (Digital Multiplex) is the name of a universal transmission protocol for communication between corresponding devices and controllers. A DMX controller sends DMX data to the connected DMX device(s). The DMX data is always transmitted as a serial data stream that is forwarded from one connected device to the next via the "DMX IN"...
  • Seite 19 DMX CABLE: NOTE: • When fabricating your own cables, always observe the illustrations on this page. Never connect the shielding of the cable to the ground contact of the plug, and always make certain that the shielding does not come into contact with the housing of the XLR plug.
  • Seite 20 SPECIFICATIONS: Model Name: CLPFLATPRO7 Product Type: LED PAR can Type: Flat PAR Colour Spectrum: RGBWA Number of LEDs: LED Type: 10 W 5-in-1 Refresh Rate: 3000 Hz Dispersion Angle: 30° DMX Input: 3-pin XLR male 5-pin XLR male DMX Output: 3-pin XLR female 5-pin XLR female DMX Mode:...
  • Seite 21 SPECIFICATIONS: Model Name: CLPFLATPRO12 Product Type: LED PAR can Type: Flat PAR Colour Spectrum: RGBWA Number of LEDs: LED Type: 10 W 5-in-1 Refresh Rate: 3000 Hz Dispersion Angle: 30° DMX Input: 3-pin XLR male 5-pin XLR male DMX Output: 3-pin XLR female 5-pin XLR female DMX Mode:...
  • Seite 22 SPECIFICATIONS: Model Name: CLPFLATPRO18 Product Type: LED PAR can Type: Flat PAR Colour Spectrum: RGBWA Number of LEDs: LED Type: 10 W 5-in-1 Refresh Rate: 3000 Hz Dispersion Angle: 30° DMX Input: 3-pin XLR male 5-pin XLR male DMX Output: 3-pin XLR female 5-pin XLR female DMX Mode:...

  • Seite 23: Manufacturer´s Declarations

    MANUFACTURER´S DECLARATIONS: MANUFACTURER‘S WARRANTY This warranty extends to the CAMEO branded product you purchased from Adam Hall. The statutory warranty rights against the vendor shall not be affected by this warranty. Rather, this warranty gives you additional independent claims against Adam Hall.

  • Seite 24: Limitation Of Liability

    MANUFACTURER´S DECLARATIONS: LIMITATION OF LIABILITY If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited to the lesser of the price you have paid for the product or the cost of repair or replacement of any components that malfunction under conditions of normal use.
  • Seite 25 MANUFACTURER´S DECLARATIONS: PROPER DISPOSAL OF THIS PRODUCT (Valid in the European Union and other European countries with waste separation) This symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. This is to avoid environmental damage or personal injury due to uncontrolled waste disposal.

  • Seite 26: Einleitung

    Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM Einleitung Die professionellen PAR Scheinwerfer der Cameo FLAT PRO INDOOR Serie verfügen dank des passiven Kühlsystems über eine extrem kompakte Bauform und eignen sich damit besonders für Anwendungen mit begrenztem Platzan- gebot, wo ein geräuschloser Betrieb erforderlich ist.
  • Seite 27 FLAT PRO INDOOR PAR CAN 7 X 10W LED RGBWA PAR CAN CLPFLATPRO7 12 X 10W LED RGBWA PAR CAN CLPFLATPRO12 18 X 10W LED RGBWA PAR CAN CLPFLATPRO18...

  • Seite 28: Sicherheitshinweise

    SICHERHEITSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5.
  • Seite 29 SICHERHEITSHINWEISE: 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netz- buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist.

  • Seite 30: Einführung

    EINFÜHRUNG: 7 x 10W 5IN1 LED RGBWA FLAT PAR SCHEINWERFER CLPFLATPRO7 STEUERUNGSFUNKTIONEN: • 2-Kanal, 3-Kanal 1, 3-Kanal 2, 5-Kanal und 8-Kanal DMX-Steuerung • Rot, Grün, Blau, Weiß und Amber separat steuerbar EIGENSCHAFTEN: • 7 x 10W 5in1 LEDs • Farbspektrum RGB + Weiß + Amber •...
  • Seite 31 LEDs aus. Die Helligkeit der fünf LED-Gruppen (Rot, Grün, Blau, Weiß, Amber) kann unabhängig voneinander gesteuert werden und ermöglicht auf diese Weise eine unbegrenzte Zahl unterschiedlicher Farben. Die Cameo LED-Scheinwerfer lassen sich sowohl als Standalone-Geräte, im Master/Slave-Betrieb, per Musiksteuerung und via DMX-512-Protokoll betreiben.

  • Seite 32: Bedien- Und Anzeigeelemente

    BEDIEN- UND ANZEIGEELEMENTE: Abbildung CLPFLATPRO12...
  • Seite 33 Neutrik powerCON Netzeingangsbuchse. Betriebsspannung 110 - 240 V AC / 50 - 60 Hz. Anschluss über das mitgelieferte powerCON-Netzkabel. POWER OUT Neutrik powerCON Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. DMX IN 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).

  • Seite 34: Bedienung

    Startvorgangs nacheinander verschiedene Informationen im Display angezeigt: „Update Wait...“ (nur für Servicezwecke), die Soft- wareversion „SOFTWARE V1.xx“ und „WELCOME TO cameo“ . Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und wechselt in die Betriebsart, die zuvor angewählt war.
  • Seite 35 BEDIENUNG: FARBMAKROS In dieser Betriebsart können eine der 5 Grundfarben des Scheinwerfers oder eine der 10 verschiedenen Mischfarben als Preset ausgewählt werden. Drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „MACRO“ erscheint. Betätigen Sie nun die Taste ENTER und wählen dann eines der 15 Farb-Presets mit Hilfe der Tasten UP und DOWN aus.

  • Seite 36: Farbüberblenden

    BEDIENUNG: FARBÜBERBLENDEN In der Betriebsart Farbüberblenden (Fading Mode) werden verschiedene Farben nacheinander ineinander übergeblendet. Die Laufgeschwindigkeit ist separat einstell- und ein Stroboskop-Effekt zusätzlich aktivierbar. Drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „FA- DING“ erscheint. Betätigen Sie nun die Taste ENTER, der Cursor erscheint in der unteren Zeile des Displays und wählen dann mit Hilfe der Tasten UP und DOWN die Geschwindigkeit (SPEED), mit der die Farben einander abwechseln von 00 bis 99.

  • Seite 37: Musiksteuerung

    BEDIENUNG: MUSIKSTEUERUNG Drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „SOUND“ erscheint. Nun wird der Scheinwerfer über das eingebaute Mikrofon gesteuert und folgt dem Takt der Musik (Bassimpulse). Zum Einstellen der Mikrofonempfindlichkeit drücken Sie die ENTER-Taste, der Cursor erscheint in der unteren Zeile des Displays (SENS:xx) und stellen mit Hilfe der Tasten UP und DOWN den gewünschten Wert von 00 bis 31 ein (SENS:00 = minimale Empfindlichkeit, SENS:31 = maximale Empfindlich-...

  • Seite 38: Dmx-Steuerung

    DMX-STEUERUNG: 2-KANAL-MODUS KANAL WERT FUNKTION 000 - 255 Master-Dimmer (0 - 100%) 000 - 255 Farbmakros 000 - 016 017 - 033 Grün 034 - 050 Blau 051- 067 Weiß 068 - 084 Amber 085 - 101 Gelb 102 - 118 Cyan 119 - 135 Lavendel...
  • Seite 39 DMX-STEUERUNG: 3-KANAL-MODUS 1 KANAL WERT FUNKTION 000 - 255 Master-Dimmer (0 - 100%) 000 - 255 Stroboskop (Geschwindigkeit 0 - 100%) 000 - 080 Farbmakros 000 - 004 Blackout 005 - 010 011 - 015 Grün 016 - 020 Blau 021 - 025 Weiß...
  • Seite 40 DMX-STEUERUNG: 3-KANAL-MODUS 2 KANAL WERT FUNKTION 000 - 255 Rot (0 - 100%) 000 - 255 Grün (0 - 100%) 000 - 255 Blau (0 - 100%) 5-KANAL-MODUS KANAL WERT FUNKTION 000 - 255 Rot (0 - 100%) 000 - 255 Grün (0 - 100%) 000 - 255 Blau (0 - 100%)
  • Seite 41 DMX-STEUERUNG: 8-KANAL-MODUS KANAL WERT FUNKTION 000 - 255 Master-Dimmer (0 - 100%) 000 - 255 Stroboskop (Geschwindigkeit 0 - 100%) 000 - 255 Rot (0 - 100%) 000 - 255 Grün (0 - 100%) 000 - 255 Blau (0 - 100%) 000 - 255 Weiß...

  • Seite 42: Dmx-Verbindung

    DMX-VERBINDUNG: DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX- Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen „DMX IN“- und „DMX OUT“- Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird.
  • Seite 43 DMX-KABEL: HINWEIS: • Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Kurzschlüssen und Systemfehlern führen.

  • Seite 44: Technische Daten

    TECHNISCHE DATEN: Modellbezeichnung: CLPFLATPRO7 Produktart: LED Par Can Typ: Flat PAR Farbspektrum: RGBWA LED Anzahl: LED Typ: 10 W 5-in-1 Wiederholrate: 3000 Hz Abstrahlwinkel: 30° DMX-Eingang: 3-Pol XLR männlich 5-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich 5-Pol XLR weiblich DMX-Modus: 2-Kanal, 3-Kanal 1, 3-Kanal 2, 5-Kanal, 8-Kanal DMX Funktionen: Farbwechsel, Farbüberblenden, Musiksteuerung,...
  • Seite 45 TECHNISCHE DATEN: Modellbezeichnung: CLPFLATPRO12 Produktart: LED Par Can Typ: Flat PAR Farbspektrum: RGBWA LED Anzahl: LED Typ: 10 W 5-in-1 Wiederholrate: 3000 Hz Abstrahlwinkel: 30° DMX-Eingang: 3-Pol XLR männlich 5-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich 5-Pol XLR weiblich DMX-Modus: 2-Kanal, 3-Kanal 1, 3-Kanal 2, 5-Kanal, 8-Kanal DMX Funktionen: Farbwechsel, Farbüberblenden, Musiksteuerung,...
  • Seite 46 TECHNISCHE DATEN: Modellbezeichnung: CLPFLATPRO18 Produktart: LED Par Can Typ: Flat PAR Farbspektrum: RGBWA LED Anzahl: LED Typ: 10 W 5-in-1 Wiederholrate: 3000 Hz Abstrahlwinkel: 30° DMX-Eingang: 3-Pol XLR männlich 5-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich 5-Pol XLR weiblich DMX-Modus: 2-Kanal, 3-Kanal 1, 3-Kanal 2, 5-Kanal, 8-Kanal DMX Funktionen: Farbwechsel, Farbüberblenden, Musiksteuerung,...

  • Seite 47: Garantiebestimmungen

    HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf das von Ihnen erworbene Adam Hall Produkt der Marke CAMEO. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner er- worbene Produkt, bei normalem Gebrauch während des Zeitraums von 2 Jahren ab Kaufdatum frei von Material-...

  • Seite 48: Haftungsbeschränkung

    HERSTELLERERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –...

  • Seite 49: Korrekte Entsorgung Dieses Produktes

    HERSTELLERERKLÄRUNGEN: KORREKTE ENTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.
  • Seite 50 Pour plus d'informations sur Cameo Light, visitez notre site Web, WWW.CAMEOLIGHT.COM INTRODUCTION : Les projecteurs PAR professionnels de la gamme Cameo FLAT PRO INDOOR sont très compacts, sont silencieux grâce à un refroidissement passif et conviennent parfaitement aux applications où la place est comptée, et où...
  • Seite 51 FLAT PRO INDOOR PAR CAN 7 X 10W LED RGBWA PAR CAN CLPFLATPRO7 12 X 10W LED RGBWA PAR CAN CLPFLATPRO12 18 X 10W LED RGBWA PAR CAN CLPFLATPRO18...

  • Seite 52: Mesures Préventives

    MESURES PRÉVENTIVES : 1. Veuillez lire attentivement ce manuel. 2. Rangez tous les documents d‘information et d‘instructions en lieu sûr. 3. Veuillez suivre toutes les instructions 4. Observez tous les messages d‘avertissement N‘enlevez pas de l‘appareil les étiquettes de sécurité ou autres informations. 5.
  • Seite 53 SÉCURITÉ : 26. Lors du branchement de l‘appareil, vérifiez que l‘accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n‘utilisez pas l‘appareil pendant un certain temps, ou si vous désirez nettoyer l‘appareil.

  • Seite 54: Fonctions De Pilotage

    INTRODUCTION : PROJECTEUR PAR DE FAIBLE ÉPAISSEUR, 7 LED 10 W "5 EN 1" RGBWA CLPFLATPRO7 FONCTIONS DE PILOTAGE : • DMX 2 canaux, 3 canaux-1, 3 canaux-2, 5 canaux, 8 canaux • LED rouges, vertes, bleues, blanches, ambre et pilotables séparément FONCTIONNALITÉS : •...
  • Seite 55 Les projecteurs LED Cameo peut s'utiliser de façon autonome, en mode Master ou Slave ; il peut aussi se piloter par la musique ou via le protocole DMX-512.
  • Seite 56 CONTRÔLES ET INDICATEURS : Illustration CLPFLATPRO12...
  • Seite 57 Embase secteur Neutrik powerCON 110 - 240 Volts, 50/60 Hz Accueille l'extrémité du cordon secteur powerCON fourni. POWER OUT Renvoi secteur sur connecteur Neutrik powerCON Permet d'alimenter d'autres projecteurs CAMEO. DMX IN Connecteur XLR 3 points, pour branchement d'un contrôleur DMX (par exemple : pupitre DMX) DMX OUT Connecteur XLR 3 points, pour renvoi du signal de pilotage DMX.
  • Seite 58 à l'écran pendant son démarrage : "Update Wait..." (Service uniquement), numéro de version de logiciel "Software V1.xx" puis "WELCOME TO cameo". À l'issue de ce démarrage, le projecteur est prêt à l'emploi, retrouvant le dernier mode d'utilisation sélectionné.
  • Seite 59 UTILISATION : MACROS COULEURS Ce mode de fonctionnement permet de sélectionner une des 5 couleurs de base du projecteur, ou un des 10 mélanges de couleurs différents, sous forme de Preset. Appuyez plusieurs fois sur la touche MODE, jusqu'à ce que la mention "MACRO"...

  • Seite 60: Mode Auto

    UTILISATION : MÉLANGEUR DE COULEURS Dans ce mode de fonctionnement (Fading), les différentes couleurs se succèdent en se mélangeant. La rapidité de l'effet se règle séparément, et un effet stroboscopique est activable en complément. Appuyez plusieurs fois sur la touche MODE, jusqu'à ce que la mention "FADING"...
  • Seite 61 UTILISATION : PILOTAGE PAR LA MUSIQUE Appuyez plusieurs fois sur la touche MODE, jusqu'à ce que la mention "SOUND" apparaisse dans l'afficheur. Dès lors, le projecteur est piloté par le signal du microphone intégré : il suit donc le tempo de la musique (impulsions dans les graves).

  • Seite 62: Pilotagedmx

    PILOTAGEDMX: MODE 2 CANAUX CANAL VALEUR FONCTION 000 - 255 Master-Dimmer (0 - 100%) 000 - 255 Macros couleurs 000 - 016 Rouge 017 - 033 Vert 034 - 050 Bleu 051- 067 Blanc 068 - 084 Ambre 085 - 101 Jaune 102 - 118 Cyan...

  • Seite 63: Mode 3 Canaux

    PILOTAGEDMX: MODE 3 CANAUX 1 CANAL VALEUR FONCTION 000 - 255 Master-Dimmer (0 - 100%) 000 - 255 Stroboscope (Fréquence 0 - 100%) 000 - 080 Macros couleurs 000 - 004 Blackout 005 - 010 Rouge 011 - 015 Vert 016 - 020 Bleu 021 - 025...
  • Seite 64 PILOTAGEDMX: MODE 3 CANAUX 2 CANAL VALEUR FONCTION 000 - 255 Rouge (0 - 100%) 000 - 255 Vert (0 - 100%) 000 - 255 Bleu (0 - 100%) MODE 5 CANAUX CANAL VALEUR FONCTION 000 - 255 Rouge (0 - 100%) 000 - 255 Vert (0 - 100%) 000 - 255...

  • Seite 65: Mode 8 Canaux

    PILOTAGEDMX: MODE 8 CANAUX CANAL VALEUR FONCTION 000 - 255 Master-Dimmer (0 - 100%) 000 - 255 Stroboscope (Fréquence 0 - 100%) 000 - 255 Rouge (0 - 100%) 000 - 255 Vert (0 - 100%) 000 - 255 Bleu (0 - 100%) 000 - 255 Blanc (0 - 100%) 000 - 255...

  • Seite 66: Protocole Dmx

    BRANCHEMENTS DMX : DMX-512 Le terme DMX (Digital Multiplex) désigne un protocole de transport universel permettant la communication entre des appareils et des contrôleurs à ce format. Un contrôleur DMX envoie des données DMX aux appareils DMX qui lui sont connectés. Les données DMX sont transportées sous forme d'un flux série, renvoyé...
  • Seite 67 CÂBLE DMX : CONSEIL : • Si vous fabriquez vous-mêmes vos câbles, respectez les modalités de câblage DMX. En particulier : Ne reliez jamais le blindage du câble à la masse du connecteur, et vérifiez bien qu'en aucun cas le blindage du câble n'entre en contact avec le corps du connecteur.

  • Seite 68: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES : Référence modèle : CLPFLATPRO7 Type de Produit : Projecteur PAR Can à LED Type : PAR de profondeur réduite Spectre de couleurs : RGBWA Nombre de LED : Type de LED : "5 en 1", puissance 10 W Fréquence de rafraîchissement : 3000 Hz Angle de départ :...
  • Seite 69 CARACTÉRISTIQUES TECHNIQUES : Référence modèle : CLPFLATPRO12 Type de Produit : Projecteur PAR Can à LED Type : PAR de faible épaisseur Spectre de couleurs : RGBWA Nombre de LED : Type de LED : "5 en 1", puissance 10 W Fréquence de rafraîchissement : 3000 Hz Angle de départ :...
  • Seite 70 CARACTÉRISTIQUES TECHNIQUES : Référence modèle : CLPFLATPRO18 Type de Produit : Projecteur PAR Can à LED Type : PAR de faible épaisseur Spectre de couleurs : RGBWA Nombre de LED : Type de LED : "5 en 1", puissance 10 W Fréquence de rafraîchissement : 3000 Hz Angle de départ :...
  • Seite 71 DECLARATIONS DECLARATIONS GARANTIE FABRICANT LIMITÉE Cette garantie s‘applique au produit Adam Hall de marque CAMEO que vous avez acheté. Les droits de garantie légaux à l‘égard du vendeur ne sont pas remplacés par cette garantie. Cette garantie confère au contraire des droits supplémentaires distincts à...

  • Seite 72: Déclaration De Conformité Ce

    DECLARATIONS DECLARATIONS RESPONSABILITÉ LIMITÉE Si votre appareil de marque Adam Hall présente, pendant la période de garantie, des défaillances au niveau des composants ou de la fabrication, couvertes par les conditions ci avant, le seul recours, exclusif, est sa réparation ou son remplacement au titre de cette garantie.

  • Seite 73: Protection De L'environnement Et Économies D'énergie

    DECLARATIONS DECLARATIONS MISE AU REBUT DE CE PRODUIT (Applicable dans l‘Union Européenne et les autres pays européens dotés de systèmes de collecte sélective) La présence de ce logo sur le produit ou son manuel d‘utilisation indique qu‘en fin de vie, il ne doit pas être jeté...
  • Seite 74 Si desea obtener más información sobre Cameo Light, visite nuestro sitio web WWW.CAMEOLIGHT.COM Introducción El foco PAR profesional de Cameo de la serie FLAT PRO INDOOR cuenta con un perfil supercompacto gracias a su sistema de refrigeración pasivo, por lo que es ideal donde haya limitaciones de espacio y se requiera un funcionamiento silencioso.
  • Seite 75 FLAT PRO INDOOR PAR CAN 7 X 10W LED RGBWA PAR CAN CLPFLATPRO7 12 X 10W LED RGBWA PAR CAN CLPFLATPRO12 18 X 10W LED RGBWA PAR CAN CLPFLATPRO18...

  • Seite 76: Medidas De Seguridad

    MEDIDAS DE SEGURIDAD: 1. Lea atentamente las instrucciones de este manual. 2. Guarde toda la información en un lugar seguro para futuras consultas. 3. Siga las instrucciones indicadas. 4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo. 5.

  • Seite 77: Seguridad

    SEGURIDAD: desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas. 27. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema. 28.
  • Seite 78 INTRODUCCIÓN: FOCO PAR LED RGBWA 7 x 10 W 5 EN 1 CLPFLATPRO7 CONTROLES: • Control DMX de 2 canales, 3 canales (1), 3 canales (2), 5 canales y 8 canales • Ajuste independiente de rojo, verde, azul, blanco y ámbar CARACTERÍSTICAS: • 7 LEDs de 10 W 5 en 1 •...
  • Seite 79 Disponen de cinco grupos de LEDs (rojo, verde, azul, blanco y ámbar) cuya intensidad se puede controlar individualmente, lo que permite crear una gama infinita de colores. Los focos LED de Cameo funcionan en modo autónomo, maestro/esclavo, activados por sonido o controlados por DMX-512.

  • Seite 80: Controles E Indicadores

    CONTROLES E INDICADORES: CLPFLATPRO12 en la figura...
  • Seite 81 Entrada eléctrica por Neutrik powerCON. Alimentación eléctrica: 110 - 240 VAC, 50/60 Hz. Para enchufar el cable suministrado con conector powerCON. POWER OUT Salida eléctrica por Neutrik powerCON. Sirve para alimentar otros focos CAMEO. DMX IN XLR macho de 3 pines para conectar un equipo de control DMX (como un controlador DMX).
  • Seite 82 «Update Wait...» (sólo para mantenimiento), la versión de software «SOFTWARE V1.xx" y "WELCOME TO cameo». Al terminar este proceso, el foco estará operativo y volverá al modo previamente seleccionado. MODO COLOR FIJO Este modo operativo permite ajustar por separado la intensidad de cada uno de los 5 grupos de LEDs, por lo que se obtiene un número ilimitado de...

  • Seite 83: Cambio De Color

    OPERACIÓN: MACRO DE COLORES En este modo, se puede definir como preajuste uno de los 5 colores básicos del foco o una de las 10 mezclas de colores diferentes. Pulse el botón MODE repetidamente hasta que en la fila superior de la pantalla se muestre «MACRO».

  • Seite 84: Modo Automático

    OPERACIÓN: MEZCLA DE COLORES En el modo Mezcla de colores (Fading Mode) se cambia entre los diferentes colores que van desvaneciéndose secuencialmente La velocidad del efecto se puede ajustar por separado y se puede añadir un efecto estrobo. Pulse el botón MODE repetidamente hasta que en la fila superior de la pantalla se muestre «FADING».
  • Seite 85 OPERACIÓN: ACTIVACIÓN POR SONIDO Pulse el botón MODE repetidamente hasta que en la fila superior de la pantalla se muestre «SOUND». En este modo, el equipo seguirá el ritmo de la música por medio del micrófono incorporado (pulsos graves). Para ajustar la sensibilidad del micrófono, pulse el botón ENTER para que se muestre el cursor en la fila inferior de la pantalla (SENS:xx) y con los botones UP y DOWN ajuste el valor deseado de 00 a 31 (SENS:00 = sensibilidad mínima,...

  • Seite 86: Control Dmx

    CONTROLDMX: MODO 2 CANALES CANAL VALOR FUNCIÓN 000 - 255 Atenuador Maestro (0 - 100%) 000 - 255 Macros de colores 000 - 016 Rojo 017 - 033 Verde 034 - 050 Azul 051 - 067 Blanco 068 - 084 Ámbar 085 - 101 Amarillo...
  • Seite 87 CONTROLDMX: MODO 3 CANALES (1) CANAL VALOR FUNCIÓN 000 - 255 Atenuador Maestro (0 - 100%) 000 - 255 Estrobo (ajustable de 0 a 100%) 000 - 080 Macros de colores 000 - 004 Oscurecimiento 005 - 010 Rojo 011 - 015 Verde 016 - 020 Azul...
  • Seite 88 CONTROLDMX: MODO 3 CANALES (2) CANAL VALOR FUNCIÓN 000 - 255 Rojo (0 a 100%) 000 - 255 Verde (0 a 100%) 000 - 255 Azul (0 a 100%) MODO 5 CANALES CANAL VALOR FUNCIÓN 000 - 255 Rojo (0 a 100%) 000 - 255 Verde (0 a 100%) 000 - 255...

  • Seite 89: Modo 8 Canales

    CONTROLDMX: MODO 8 CANALES CANAL VALOR FUNCIÓN 000 - 255 Atenuador Maestro (0 - 100%) 000 - 255 Estrobo (ajustable de 0 a 100%) 000 - 255 Rojo (0 a 100%) 000 - 255 Verde (0 a 100%) 000 - 255 Azul (0 a 100%) 000 - 255 Blanco (0 a 100%)
  • Seite 90 CONEXIONADO DMX: DMX-512 DMX (Digital Multiplex) es el nombre de un protocolo universal utilizado como medio de comunicación entre dispositivos y controladores. El controlador DMX envía datos DMX a los equipos DMX conectados. Los datos DMX se envían como datos serie que se transmiten de equipo a equipo a través de los conectores XLR "DMX IN"...
  • Seite 91 CABLES DMX: NOTA: • Si fabrica sus propios cables, tenga en cuenta las figuras de esta página. No conecte la malla del cable al contacto de masa del conector ni permita que la malla entre en contacto con la carcasa del conector XLR. Si se produce un contacto de la malla con la masa, puede producir un cortocircuito y un funcionamiento inestable del equipo.

  • Seite 92: Características Técnicas

    CARACTERÍSTICAS TÉCNICAS: Nombre del modelo: CLPFLATPRO7 Tipo de producto: Foco PAR LED Tipo: Foco PAR plano Colores: RGBWA Número de LEDs: Tipo de LED: 10 W, 5 en 1 Frecuencia de refresco: 3000 Hz Ángulo de dispersión: 30° Entrada DMX: XLR de 3 pines macho XLR de 5 pines macho Salida DMX:...
  • Seite 93 CARACTERÍSTICAS TÉCNICAS: Nombre del modelo: CLPFLATPRO12 Tipo de producto: Foco PAR LED Tipo: Foco PAR plano Colores: RGBWA Número de LEDs: Tipo de LED: 10 W, 5 en uno Frecuencia de refresco: 3000 Hz Ángulo de dispersión: 30° Entrada DMX: XLR de 3 pines macho XLR de 5 pines macho Salida DMX:...
  • Seite 94 CARACTERÍSTICAS TÉCNICAS: Nombre del modelo: CLPFLATPRO18 Tipo de producto: Foco PAR LED Tipo: Foco PAR plano Colores: RGBWA Número de LEDs: Tipo de LED: 10 W, 5 en uno Frecuencia de refresco: 3000 Hz Ángulo de dispersión: 30° Entrada DMX: XLR de 3 pines macho XLR de 5 pines macho Salida DMX:...

  • Seite 95: Declaración Del Fabricante

    GARANTÍA DEL FABRICANTE La presente garantía cubre el producto de la marca CAMEO que ha adquirido de Adam Hall. No afecta a los de- rechos de garantía legal de la que responde el vendedor. De hecho, le concede derechos adicionales ante Adam Hall, independientes de la garantía legal.

  • Seite 96: Limitación De Responsabilidad

    DECLARACIÓN DEL FABRICANTE: LIMITACIÓN DE RESPONSABILIDAD Si durante el período de garantía aparecen defectos de material o de fabricación en su producto Adam Hall (de acuerdo con las garantías mencionadas en este documento), tendrá derecho exclusivamente a la reparación o sustitución del mismo.

  • Seite 97: Eliminación Correcta De Este Producto

    DECLARACIÓN DEL FABRICANTE: ELIMINACIÓN CORRECTA DE ESTE PRODUCTO (Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva) El símbolo que aparece sobre el producto o en la documentación adjunta indica que al final de la vida útil del equipo, no deberá...
  • Seite 98 Więcej informacji o marce Cameo Light znajduje się na naszej stronie internetowej WWW.CAMEOLIGHT.COM Wprowadzenie Dzięki pasywnemu systemowi chłodzenia te profesjonalne reflektory PAR serii Cameo FLAT PRO INDOOR posiadają wyjątkowo kompaktowy kształt i znakomicie nadają się do do zastosowań w ograniczonych przestrzeniach, gdzie niezbędna jest bezszumowa praca urządzeń.
  • Seite 99 FLAT PRO INDOOR PAR CAN 7 X 10W LED RGBWA PAR CAN CLPFLATPRO7 12 X 10W LED RGBWA PAR CAN CLPFLATPRO12 18 X 10W LED RGBWA PAR CAN CLPFLATPRO18...

  • Seite 100: Środki Ostrożności

    ŚRODKI OSTROŻNOŚCI: 1. Należy dokładnie przeczytać niniejszą instrukcję. 2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu. 3. Należy przestrzegać zaleceń. 4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu. 5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem. 6.

  • Seite 101: Bezpieczeństwo

    BEZPIECZEŃSTWO: 26. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel.

  • Seite 102: Funkcje Sterowania

    WPROWADZENIE: REFLEKTOR 7 x 10 W 5IN1 LED RGBWA FLAT PAR CLPFLATPRO7 FUNKCJE STEROWANIA: • 2-kanałowe, 3-kanałowe 1, 3-kanałowe 2, 5-kanałowe i 8-kanałowe sterowanie DMX • czerwony, zielony, niebieski, biały i bursztynowy z oddzielnym sterowaniem CECHY: • diody LED 7 x 10 W 5in1 •...
  • Seite 103 • możliwość sterowania prędkością zmiany kolorów i efektem stroboskopowym poprzez panel sterujący i złącze DMX OBSŁUGA: Reflektory Cameo FLAT PAR ze sterowaniem DMX 512 wyposażone są w wysokowydajne diody LED o mocnym świetle. Jasność pięciu grup diod LED (czerwone, zielone, niebieskie, białe, bursztynowe) można regulować...

  • Seite 104: Elementy Obsługi I Wskaźniki

    ELEMENTY OBSŁUGI I WSKAŹNIKI: Ilustracja CLPFLATPRO12...
  • Seite 105 Gniazdo sieciowe wejściowe Neutrik PowerCON Napięcie robocze 110–240 V AC, 50–60 Hz. Podłączanie przy użyciu kabla sieciowego PowerCON dostarczanego wraz z głośnikiem. POWER OUT Gniazdo sieciowe wyjściowe Neutrik PowerCON Gniazdo służy do zasilania dodatkowych reflektorów CAMEO. DMX IN 3-stykowe, męskie gniazdo XLR do podłączenia urządzenia kontrolnego DMX (np. pulpitu mikserskiego DMX).
  • Seite 106 Po prawidłowym podłączeniu reflektora do sieci elektrycznej podczas procedury uruchamiania na wyświetlaczu kolejno pojawiają się różne informacje: „Update Wait...” (tylko dla celów serwisowych), wersja oprogramowania „SOFTWARE V1.xx” oraz „WELCOME TO cameo”. Po tej procedurze reflektor jest gotowy do pracy i przełącza się na tryb, który ostatnio wybrano.
  • Seite 107 OBSŁUGA: MAKRA KOLORÓW W tym trybie pracy można wybrać jeden z 5 kolorów podstawowych reflektora lub jeden z 10 kolorów mieszanych spośród ustawień wstępnych. Naciskać przycisk MODE, dopóki w górnym wierszu wyświetlacza nie pojawi się napis „MACRO”. Następnie nacisnąć przycisk ENTER i za pomocą przycisków UP i DOWN wybrać...
  • Seite 108 OBSŁUGA: PRZENIKANIE KOLORÓW W trybie pracy Przenikanie kolorów (Fading Mode) różne kolory przenikają się nawzajem. Prędkość przejścia można ustawiać oddzielnie. Dodatkowo istnieje możliwość włączenia efektu lampy stroboskopowej. Naciskać przycisk MODE, dopóki w górnym wierszu wyświetlacza nie pojawi się napis „FADING”. Następnie nacisnąć przycisk ENTER (kursor pojawi się w dolnym wierszu wyświetlacza) i za pomocą...

  • Seite 109: Sterowanie Muzyką

    OBSŁUGA: STEROWANIE MUZYKĄ Naciskać przycisk MODE, dopóki w górnym wierszu wyświetlacza nie pojawi się napis „SOUND”. Reflektor jest teraz sterowany poprzez wbudowany mikrofon i pulsuje w rytm muzyki (impulsy basowe). Aby ustawić czułość mikrofonu, nacisnąć przycisk ENTER. Kursor pojawi się w dolnym wierszu wyświetlacza (SENS:xx).

  • Seite 110: Sterowanie Dmx

    STEROWANIEDMX: TRYB 2-KANAŁOWY KANAŁ WARTOŚĆ FUNKCJA 000–255 Master – ściemnianie (0–100%) 000–255 Makra kolorów 000–016 Czerwony 017–033 Zielony 034–050 Niebieski 051–067 Biały 068–084 Bursztynowy 085–101 Żółty 102–118 Cyjan 119–135 Lawendowy 136–152 Różowy 153–169 Jasnozielony 170–186 Magenta 187–203 Turkusowy 204–220 Pomarańczowy 221–237 Biały zimny 238–255...
  • Seite 111 STEROWANIEDMX: TRYB 3-KANAŁOWY 1 KANAŁ WARTOŚĆ FUNKCJA 000–255 Master – ściemnianie (0–100%) 000–255 Stroboskop (prędkość 0–100%) 000–080 Makra kolorów 000–004 Zaciemnienie 005–010 Czerwony 011–015 Zielony 016–020 Niebieski 021–025 Biały 026–030 Bursztynowy 031–035 Żółty 036–040 Cyjan 041–045 Lawendowy 046–050 Różowy 051–055 Jasnozielony 056–060 Magenta...
  • Seite 112 STEROWANIEDMX: TRYB 3-KANAŁOWY 2 KANAŁ WARTOŚĆ FUNKCJA 000–255 Czerwony (0–100%) 000–255 Zielony (0–100%) 000–255 Niebieski (0–100%) TRYB 5-KANAŁOWY KANAŁ WARTOŚĆ FUNKCJA 000–255 Czerwony (0–100%) 000–255 Zielony (0–100%) 000–255 Niebieski (0–100%) 000–255 Biały (0–100%) 000–255 Bursztynowy (0–100%)
  • Seite 113 STEROWANIEDMX: TRYB 8-KANAŁOWY KANAŁ WARTOŚĆ FUNKCJA 000–255 Master – ściemnianie (0–100%) 000–255 Stroboskop (prędkość 0–100%) 000–255 Czerwony (0–100%) 000–255 Zielony (0–100%) 000–255 Niebieski (0–100%) 000–255 Biały (0–100%) 000–255 Bursztynowy (0–100%) 000–080 Makra kolorów 000–004 Zaciemnienie/Mieszanie kolorów CH3–CH7 005–010 Czerwony 011–015 Zielony 016–020 Niebieski...
  • Seite 114 ZŁĄCZE DMX: DMX-512 DMX (Digital Multiplex) to nazwa uniwersalnego protokołu transmisji do komunikacji między odpowiednimi urządzeniami a kontrolerami. Kontroler DMX wysyła dane DMX do podłączonych urządzeń DMX. Transmisja danych DMX następuje zawsze w formie szeregowego strumienia danych, który jest przekazywany z jednego urządzenia do następnego przez znajdujące się...
  • Seite 115 KABEL DMX: WSKAZÓWKA: • W przypadku stosowania własnych kabli należy bezwzględnie przestrzegać informacji podanych na ilustracjach na tej stronie. W żadnym wypadku nie wolno łączyć osłony kabla z końcówką uziemiającą wtyczki. Należy także pamiętać, aby osłona nie miała kontaktu z obudową wtyczki XLR. Jeśli osłona ma kontakt z uziemieniem, może dojść...

  • Seite 116: Dane Techniczne

    DANE TECHNICZNE: Oznaczenie modelu: CLPFLATPRO7 Rodzaj produktu: reflektor LED Par Typ: Flat PAR Spektrum kolorów: RGBWA Liczba diod LED: Typ diod LED: 10 W 5-in-1 Stopień powtórzeń: 3000 Hz Kąt wiązki światła: 30° Wejście DMX: męskie, 3-stykowe, XLR męskie, 5-stykowe, XLR Wyjście DMX: żeńskie, 3-stykowe, XLR żeńskie, 5-stykowe, XLR...
  • Seite 117 DANE TECHNICZNE: Oznaczenie modelu: CLPFLATPRO12 Rodzaj produktu: reflektor LED Par Typ: Flat PAR Spektrum kolorów: RGBWA Liczba diod LED: Typ diod LED: 10 W 5-in-1 Stopień powtórzeń: 3000 Hz Kąt wiązki światła: 30° Wejście DMX: męskie, 3-stykowe, XLR męskie, 5-stykowe, XLR Wyjście DMX: żeńskie, 3-stykowe, XLR żeńskie, 5-stykowe, XLR...
  • Seite 118 DANE TECHNICZNE: Oznaczenie modelu: CLPFLATPRO18 Rodzaj produktu: reflektor LED Par Typ: Flat PAR Spektrum kolorów: RGBWA Liczba diod LED: Typ diod LED: 10 W 5-in-1 Stopień powtórzeń: 3000 Hz Kąt wiązki światła: 30° Wejście DMX: męskie, 3-stykowe, XLR męskie, 5-stykowe, XLR Wyjście DMX: żeńskie, 3-stykowe, XLR żeńskie, 5-stykowe, XLR...

  • Seite 119: Deklaracje Producenta

    DEKLARACJE PRODUCENTA: GWARANCJA PRODUCENTA Niniejsza gwarancja obejmuje zakupiony przez Państwa produkt Adam Hall marki CAMEO. Niniejsza gwarancja nie narusza ustawowych praw wynikających z rękojmi wobec sprzedawcy. Gwarancja ta określa dodatkowe oddzielne roszczenia wobec firmy Adam Hall. Udzielając niniejszej gwarancji, firma Adam Hall zapewnia, że zakupiony przez Państwa w firmie Adam Hall lub u partnera firmy Adam Hall produkt przy normalnym użytkowaniu w okresie 2 lat od daty zakupu będzie wolny od...

  • Seite 120: Ograniczenie Odpowiedzialności

    DEKLARACJE PRODUCENTA: OGRANICZENIE ODPOWIEDZIALNOŚCI Jeśli w produktach sprzętowych firmy Adam Hall w trakcie trwania okresu gwarancji wystąpią szkody materiałowe lub technologiczne (zgodnie z powyższym oświadczeniem gwarancyjnym), jedyne i wyłączne prawo klienta wynikające z niniejszej gwarancji dotyczy naprawy lub wymiany urządzenia. Maksymalna odpowiedzialność...
  • Seite 121 DEKLARACJE PRODUCENTA: PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU (dotyczy Unii Europejskiej i innych krajów europejskich, w których stosuje się segregację odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż po zakończeniu okresu użytkowania urządzenie nie może być utylizowane razem ze standardowymi odpadami domowymi, ponieważ mogłoby to spowodować...
  • Seite 122 Per maggiori informazioni su Cameo Light visiti il sito WWW.CAMEOLIGHT.COM Introduzione Grazie al sistema di raffreddamento passivo che li caratterizza, i fari professionali PAR della serie Cameo FLAT PRO INDOOR presentano una forma molto compatta che li rende particolarmente adatti ad applicazioni in spazi ridotti in cui è...
  • Seite 123 FLAT PRO INDOOR PAR CAN 7 X 10W LED RGBWA PAR CAN CLPFLATPRO7 12 X 10W LED RGBWA PAR CAN CLPFLATPRO12 18 X 10W LED RGBWA PAR CAN CLPFLATPRO18...

  • Seite 124: Misure Precauzionali

    MISURE PRECAUZIONALI: 1. Leggere attentamente il presente manuale di istruzioni. 2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro. 3. Seguire le istruzioni. 4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni. 5.
  • Seite 125 SICUREZZA: 27. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata. 28. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato. 29.

  • Seite 126: Caratteristiche

    INTRODUZIONE: FARO PIATTO PAR A 7 LED "5 IN 1" DA 10 W RGBWA CLPFLATPRO7 FUNZIONI DI COMANDO: • Controllo DMX a 2 canali, a 3 canali (1), a 3 canali (2), a 5 canali e a 8 canali • Controllo indipendente di rosso, verde, blu, bianco e ambra CARATTERISTICHE: •...
  • Seite 127 Grazie alla possibilità di controllare in modo indipendente la luminosità dei cinque gruppi di LED (rosso, verde, blu, bianco, ambra), la gamma di colori ottenibile è illimitata. I fari a LED Cameo si possono utilizzare come dispositivi standalone, in modalità master/slave, con controllo tramite musica e mediante protocollo DMX-512.
  • Seite 128 DISPOSITIVI DI COMANDO E VISUALIZZAZIONE: Figura CLPFLATPRO12...
  • Seite 129 POWER OUT Presa di entrata Neutrik powerCON. Serve per l'alimentazione elettrica di altri fari CAMEO. DMX IN Presa XLR maschio a 3 poli per collegare un apparecchio di controllo DMX (come un mixer DMX).
  • Seite 130 "Update, wait..." (solo per l'aggiornamento), la versione software "SOFTWARE V1.xx" e "WELCOME TO Cameo". Al termine della procedura il faro è pronto per l'uso e passa alla modalità di funzionamento precedentemente selezionata.
  • Seite 131 UTILIZZO: MACRO COLORI In questa modalità di funzionamento è possibile scegliere come preset uno dei 5 colori base del faro o uno dei 10 diversi mix di colori. Premere il tasto MODE fino a quando nella riga superiore del display appare "MACRO". Ora premere il tasto ENTER e con i tasti UP e DOWN selezionare uno dei 15 preset colore.

  • Seite 132: Modalità Auto

    UTILIZZO: DISSOLVENZA COLORI Nella modalità "Dissolvenza colori" (Fading Mode) si dissolvono in successione uno nell'altro diversi colori. La velocità di avanzamento può essere impostata separatamente ed è inoltre possibile attivare anche un effetto stroboscopico. Premere il tasto MODE fino a quando nella riga superiore del display appare "FADING".
  • Seite 133 UTILIZZO: CONTROLLO TRAMITE MUSICA Premere il tasto MODE fino a quando nella riga superiore del display appare "SOUND". Il faro sarà ora comandato tramite il microfono integrato e seguirà il ritmo della musica (impulsi gravi). Per impostare la sensibilità del microfono premere il pulsante ENTER: il cursore appare nell'ultima riga del display (SENS:xx);...

  • Seite 134: Controllodmx

    CONTROLLODMX: MODALITÀ A 2 CANALI CANALE VALORE FUNZIONE 000 - 255 Dimmer master (0 - 100%) 000 - 255 Macro colori 000 - 016 Rosso 017 - 033 Verde 034 - 050 051- 067 Bianco 068 - 084 Ambra 085 - 101 Giallo 102 - 118 Ciano...
  • Seite 135 CONTROLLODMX: MODALITÀ 3 CANALI (1) CANALE VALORE FUNZIONE 000 - 255 Dimmer master (0 - 100%) 000 - 255 Stroboscopio (velocità 0 - 100%) 000 - 080 Macro colori 000 - 004 Oscuramento 005 - 010 Rosso 011 - 015 Verde 016 - 020 021 - 025...
  • Seite 136 CONTROLLODMX: MODALITÀ 3 CANALI (2) CANALE VALORE FUNZIONE 000 - 255 Rosso (0 - 100%) 000 - 255 Verde (0 - 100%) 000 - 255 Blu (0 - 100%) MODALITÀ A 5 CANALI CANALE VALORE FUNZIONE 000 - 255 Rosso (0 - 100%) 000 - 255 Verde (0 - 100%) 000 - 255...
  • Seite 137 CONTROLLODMX: MODALITÀ A 8 CANALI CANALE VALORE FUNZIONE 000 - 255 Dimmer master (0 - 100%) 000 - 255 Stroboscopio (velocità 0 - 100%) 000 - 255 Rosso (0 - 100%) 000 - 255 Verde (0 - 100%) 000 - 255 Blu (0 - 100%) 000 - 255 Bianco (0 - 100%)

  • Seite 138: Collegamento Dmx

    CONNESSIONE DMX: DMX-512 DMX (Digital Multiplex) è la sigla di un protocollo universale di trasmissione per la comunicazione tra dispositivi e controller. Un controller DMX invia dati DMX ai dispositivi DMX collegati. I dati DMX vengono sempre trasmessi come flusso di dati seriale, che viene inoltrato da un dispositivo collegato al successivo attraverso le connessioni (connettori XLR) "DMX IN"...
  • Seite 139 CAVO DMX: NOTA: • Se si fabbricano i cavi da sé, seguire le figure in questa pagina. Non collegare mai la schermatura dei cavi con il contatto di massa del connettore, e assicurarsi che la schermatura non entri in contatto con l'involucro del connettore XLR.

  • Seite 140: Dati Tecnici

    DATI TECNICI: Nome del modello: CLPFLATPRO7 Tipo di prodotto: Faro PAR a LED Tipo: Faro piatto PAR Spettro cromatico: RGBWA Numero di LED: Tipo di LED: 10 W "5 in 1" Frequenza di ripetizione: 3.000 Hz Angolo di proiezione: 30° Ingresso DMX: XLR maschio a 3 poli XLR maschio a 5 poli...
  • Seite 141 DATI TECNICI: Nome del modello: CLPFLATPRO12 Tipo di prodotto: Faro PAR a LED Tipo: Faro piatto PAR Spettro cromatico: RGBWA Numero di LED: Tipo di LED: 10 W "5 in 1" Frequenza di ripetizione: 3.000 Hz Angolo di proiezione: 30° Ingresso DMX: XLR maschio a 3 poli XLR maschio a 5 poli...
  • Seite 142 DATI TECNICI: Nome del modello: CLPFLATPRO18 Tipo di prodotto: Faro PAR a LED Tipo: Faro piatto PAR Spettro cromatico: RGBWA Numero di LED: Tipo di LED: 10 W "5 in 1" Frequenza di ripetizione: 3.000 Hz Angolo di proiezione: 30° Ingresso DMX: XLR maschio a 3 poli XLR maschio a 5 poli...

  • Seite 143: Dichiarazioni Del Produttore

    DICHIARAZIONI DEL PRODUTTORE: GARANZIA DEL PRODUTTORE Questa garanzia copre il prodotto Adam Hall della marca CAMEO da Lei acquistato. I diritti legali di garanzia verso il venditore non sono oggetto della presente garanzia. Questa garanzia costituisce piuttosto la base di altri diritti verso Adam Hall.

  • Seite 144: Limitazione Di Responsabilità

    DICHIARAZIONI DEL PRODUTTORE: LIMITAZIONE DI RESPONSABILITÀ Laddove nei prodotti hardware Adam Hall insorgessero difetti di materiale o di fabbricazione (in conformità con la dichiarazione di garanzia di cui sopra) durante il periodo di garanzia, il Cliente usufruirebbe, come unico ed esclusivo diritto previsto dalla presente garanzia, della riparazione o sostituzione dell‘apparecchio.

  • Seite 145: Corretto Smaltimento Del Prodotto

    DICHIARAZIONI DEL PRODUTTORE: CORRETTO SMALTIMENTO DEL PRODOTTO (In vigore nell‘Unione Europea e in altri paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all‘ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti, alla fine del suo ciclo di vita l‘apparecchio non deve essere smaltito insieme ai normali rifiuti domestici.
  • Seite 148 WWW.CAMEOLIGHT.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...

Diese Anleitung auch für:

Clpflatpro7Clpflatpro12Clpflatpro18

Inhaltsverzeichnis
