- Seite 1 Warrior™ 750i CC/CV Betriebsanleitung Valid for: from serial no. 038-xxx-xxxx 0463 730 031 DE 20201030...
-
Seite 2: Inhaltsverzeichnis
Stromversorgung ein-/ausschalten ............Gebläsesteuerung .................. Symbole und Funktionen ............... WARTUNG ....................Übersicht ....................Stromquelle ..................... Schweißbrenner ..................FEHLERBEHEBUNG .................. ERSATZTEILBESTELLUNG ............... BLOCKSCHALTBILD ..................25 BESTELLNUMMERN ..................26 ZUBEHÖR ......................Änderungen ohne vorherige Ankündigung vorbehalten. 0463 730 031 © ESAB AB 2020... -
Seite 3: Sicherheit
Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Sicherheitsvorkehrungen Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. Neben den standardmäßigen Bestimmungen für den Arbeitsplatz sind die folgenden Empfehlungen zu beachten. - Seite 4 ○ Schmierung und Wartung dürfen nicht ausgeführt werden, wenn die Ausrüstung in Betrieb ist. Wenn ausgestattet mit einem ESAB-Kühler Verwenden Sie nur von ESAB zugelassenes Kühlmittel. Die Verwendung eines nicht zugelassenen Kühlmittels kann zu Schäden an der Ausrüstung führen und die Produktsicherheit gefährden. In einem solchen Schadensfall erlöschen sämtliche Garantieverpflichtungen seitens ESAB.
- Seite 5 FEHLFUNKTION – Fordern Sie bei einer Fehlfunktion qualifizierte Hilfe an. SCHÜTZEN SIE SICH UND ANDERE! VORSICHT! Dieses Produkt ist ausschließlich für das Lichtbogenschweißen vorgesehen. WARNUNG! Verwenden Sie die Stromquelle nicht zum Auftauen gefrorener Leitungen. 0463 730 031 - 5 - © ESAB AB 2020...
- Seite 6 Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. ESAB bietet ein Sortiment an Schweißzubehör und persönlicher Schutzausrüstung zum Erwerb an. Bestellinformationen erhalten Sie von einem örtlichen ESAB-Händler oder auf unserer Website. 0463 730 031 - 6 -...
-
Seite 7: Einführung

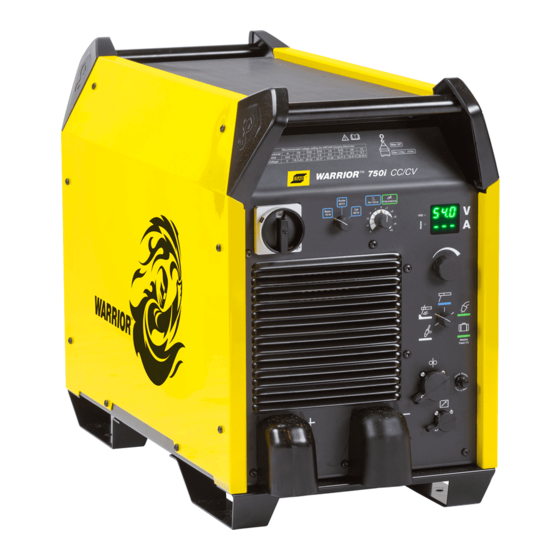

2 EINFÜHRUNG EINFÜHRUNG Übersicht Warrior 750i CC/CV ist eine Schweißstromquelle für das Lichtbogen-Druckluftfugenhobeln, Schutzgas-Lichtbogenschweißen (GMAW), das Schweißen mit pulvergefülltem Rohrdraht (FCAW-S), das Wolfram-Schutzgasschweißen (GTAW) und Schweißvorgänge mit umhüllten Elektroden (SMAW). Die Stromquellen sind für den Einsatz mit folgenden Drahtvorschubeinheiten ausgelegt: •... -
Seite 8: Technische Daten
3 TECHNISCHE DATEN TECHNISCHE DATEN Warrior 750i CC/CV Arbeitsspannung 380 – 460 V, ± 10 %, 3~50/60 Hz Netzstromversorgung S 5,4 MVA scmin Netzstromversorgung Z 0,0319 Ohm Primärstrom 380 V 400 V 415 V 440 V 460 V GMAW - MIG 67 A 63 A 61 A 57 A 54 A max. GTAW - WIG 51 A... - Seite 9 3 TECHNISCHE DATEN Warrior 750i CC/CV Isolationsklasse Schutzart IP23 Anwendungsklasse Netzstromversorgung, S sc min Minimale Kurzschlussleistung im Netz gemäß IEC 61000-3-12. Relative Einschaltdauer (ED) Als Einschaltdauer gilt der prozentuale Anteil eines 10-min-Zeitraums, in dem ohne Überlastung eine bestimmte Last geschweißt oder geschnitten werden kann. Die Einschaltdauer gilt bei einer Temperatur von 40 °C (104 °F) oder niedriger.
-
Seite 10: Installation
Die Installation darf nur von Fachpersonal ausgeführt werden. VORSICHT! Dieses Produkt ist für die industrielle Nutzung vorgesehen. Der Einsatz in einer Wohnumgebung kann Funkstörungen verursachen. Der Benutzer muss entsprechende Vorkehrungen treffen. Hebeanweisungen 0463 730 031 - 10 - © ESAB AB 2020... -
Seite 11: Standort
Stellen Sie sicher, dass die Schweißstromquelle an die korrekten Versorgungsspannung angeschlossen ist und durch eine passende Sicherungsgröße geschützt wird. Es muss ein Schutzerdungsanschluss gemäß den geltenden Bestimmungen hergestellt werden. Leistungsschild mit Daten für den Stromversorgungsanschluss 0463 730 031 - 11 - © ESAB AB 2020... -
Seite 12: Empfohlene Werte Für Sicherungsgrößen Und Kabelmindestquerschnitt Warrior 750I Cc/Cv
4 INSTALLATION 4.4.1 Empfohlene Werte für Sicherungsgrößen und Kabelmindestquerschnitt Warrior 750i CC/CV Warrior 750i CC/CV Netzspannung 380V 3~ 50/60 Hz 400V 3~ 50/60 Hz Netzkabelquerschnitt 4x 16 mm 4x 16 mm Phasenstrom I 65 A 62 A eff. Sicherung Überstromsicherung 80 A 80 A Typ C MCB Warrior 750i CC/CV Netzspannung 415V 3~ 50/60 Hz... -
Seite 13: Schaltanweisung
4 INSTALLATION 4.4.3 Schaltanweisung Die Stromquelle Warrior 750i CC/CV (0445 555 880) für die CE-Variante und (0445 555 882) für die australische Variante ist werksseitig an 400 V angeschlossen. Wenn eine andere Spannung erforderlich ist, schalten Sie den Netzschalter aus, entfernen Sie dann die Abdeckplatte, und der Wahlschalter kann auf die erforderliche Spannung eingestellt werden. - Seite 14 Ein Netzkabel muss angeschlossen sein. Es ist wichtig, dass der Erdanschluss an der Bodenplatte korrekt vorgenommen wird. In der obigen Abbildung können Sie sehen, in welcher Reihenfolge die Scheiben, Muttern und Schrauben angebracht sind. 0463 730 031 - 14 - © ESAB AB 2020...
-
Seite 15: Betrieb
Einstellungsregler: SMAW/GTAW: Spannungswahlschalter Strom (A) und Fugenhobeln: Spannung Regler zur Prozessauswahl (SMAW, Anschluss für die Stromversorgung des GMAW, GTAW, Mobile Kühlers Spannungsversorgung, Fugenhobeln) Trennschalter, 10 A, 42 V Anschluss für die Netzspannungsversorgung 0463 730 031 - 15 - © ESAB AB 2020... -
Seite 16: Anschluss Von Schweiß- Und Massekabel
Tabelle dargestellt, überschritten wird. Relative Einschaltdauer (ED) Als Einschaltdauer gilt der prozentuale Anteil eines 10-min-Zeitraums, in dem ohne Überlastung eine bestimmte Last geschweißt oder geschnitten werden kann. 0463 730 031 - 16 - © ESAB AB 2020... -
Seite 17: Stromversorgung Ein-/Ausschalten
Stromquelle in den Energiesparmodus. Die Gebläse laufen erneut an, wenn das Schweißen wieder beginnt. Symbole und Funktionen Position der Hebeöse Voltage Reducing Device (Spannungsminderun gseinrichtung) Überhitzungsschutz Basische Elektrode Rutilelektrode Zelluloseelektrode Arc Force Drosselung WIG-Schweißen Lichtbogenfugen (Live-WIG) 0463 730 031 - 17 - © ESAB AB 2020... - Seite 18 Abheben der Elektrode vom Werkstück wird der Lichtbogen mit einem begrenzten Stromwert gezündet. Beim GTAW-Schweißen ist die Stromquelle um folgende Komponenten zu ergänzen: • WIG-Brenner mit Gasventil • Argongasflasche • Argongasregler • einer Wolframelektrode 0463 730 031 - 18 - © ESAB AB 2020...
- Seite 19 Beim GMAW-Schweißen und Schweißen mit selbstabschirmendem Fülldraht ist die Stromquelle um folgende Komponenten zu ergänzen: • Drahtvorschubeinheit • Schweißbrenner • Verbindungskabel zwischen Stromquelle und Drahtvorschubeinheit • Gasflasche • Massekabel mit Klemme 0463 730 031 - 19 - © ESAB AB 2020...
-
Seite 20: Wartung
Warten Sie 4 Minuten, damit sich die Kondensatoren entladen. Entfernen Sie die seitlichen Abdeckungen von der Stromquelle. Entfernen Sie die obere Abdeckung von der Stromquelle. Entfernen Sie die Kunststoffabdeckung zwischen der Wärmeableitung und dem Gebläse (b). 0463 730 031 - 20 - © ESAB AB 2020... -
Seite 21: Schweißbrenner
Bei jedem Wechsel einer Drahtspule sollte der Schweißbrenner von der Stromquelle abgenommen und mit Druckluft gesäubert werden. Das Drahtende darf beim Einsetzen in die Drahtführung keine scharfen Kanten aufweisen. Ausführliche Informationen entnehmen Sie den Betriebsanweisungen für die Schweißbrenner. 0463 730 031 - 21 - © ESAB AB 2020... -
Seite 22: Fehlerbehebung
Prüfen Sie, ob das Massekabel korrekt angebracht ist. Überhitzungsschutz wird häufig ausgelöst. • Stellen Sie sicher, dass die Nennwerte der Stromquelle nicht überschritten werden (also dass keine Überlastung der Stromquelle vorliegt). 0463 730 031 - 22 - © ESAB AB 2020... - Seite 23 Wert eingestellt ist. Fugenhobelns. Lichtbogenwirkung mit Unterbrechungen, • Prüfen Sie, ob die Spannung auf den was zu einer unregelmäßigen Nutoberfläche empfohlenen Wert eingestellt ist. oder Kupferablagerungen auf der Metallplatte führt. 0463 730 031 - 23 - © ESAB AB 2020...
-
Seite 24: Ersatzteilbestellung
ESAB-Servicetechniker auszuführen. Verwenden Sie nur ESAB-Originalersatzteile und ESAB-Originalverschleißteile. Warrior 750i CC/CV wurde gemäß den internationalen Normen IEC 60974-1 und IEC 60974-10, der europäischen Norm EN 60974-1:11 und der australischen Norm AS 60974-1:2008 konstruiert und getestet. Nach dem Abschluss von Service- oder Reparaturarbeiten müssen die ausführenden Personen sicherstellen, dass das Produkt... -
Seite 25: Blockschaltbild
BLOCKSCHALTBILD BLOCKSCHALTBILD 0463 730 031 - 25 - © ESAB AB 2020... -
Seite 26: Bestellnummern
BESTELLNUMMERN BESTELLNUMMERN Ordering number Denomination Type Notes 0445 555 880 Welding power source Warrior 750i CC/CV - Factory set voltage: CE variant 400 VAC 0445 555 882 Welding power source Warrior 750i CC/CV - Factory set voltage: Australian variant 400 VAC and VRD... -
Seite 27: Zubehör
Robust Feed PRO Offshore, Water 0445 800 884 Robust Feed PRO, Tweco 0445 800 885 Robust Feed PRO Offshore, Tweco 0446 050 880 Interconnection strain relief kit (for update of cables without strain relief) 0463 730 031 - 27 - © ESAB AB 2020... - Seite 28 95 mm², liquid cooled, 10.0 m 0446 160 993 95 mm², liquid cooled, 15.0 m 0446 160 994 95 mm², liquid cooled, 25.0 m 0446 160 995 95 mm², liquid cooled, 35.0 m 0463 730 031 - 28 - © ESAB AB 2020...
- Seite 29 0459 552 880 0459 552 881 10 m 0459 552 882 15 m 0459 552 883 25 m 0446 398 880 Trolley (Air cooled) 0446 270 880 Trolley (Water cooled) 0463 730 031 - 29 - © ESAB AB 2020...
- Seite 30 Connection set, 95 mm², 19 poles 0459 836 986 0459 836 981 0459 836 982 10 m 0459 836 983 15 m 0459 836 984 25 m 0459 836 985 35 m 0463 730 031 - 30 - © ESAB AB 2020...
- Seite 31 0700 300 545 TXH™ 151 V, OKC 50, 8 m 0700 300 553 TXH™ 201 V, OKC 50, 4 m 0700 300 556 TXH™ 201 V, OKC 50, 8 m 0463 730 031 - 31 - © ESAB AB 2020...
- Seite 32 For contact information visit esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 http://manuals.esab.com...
