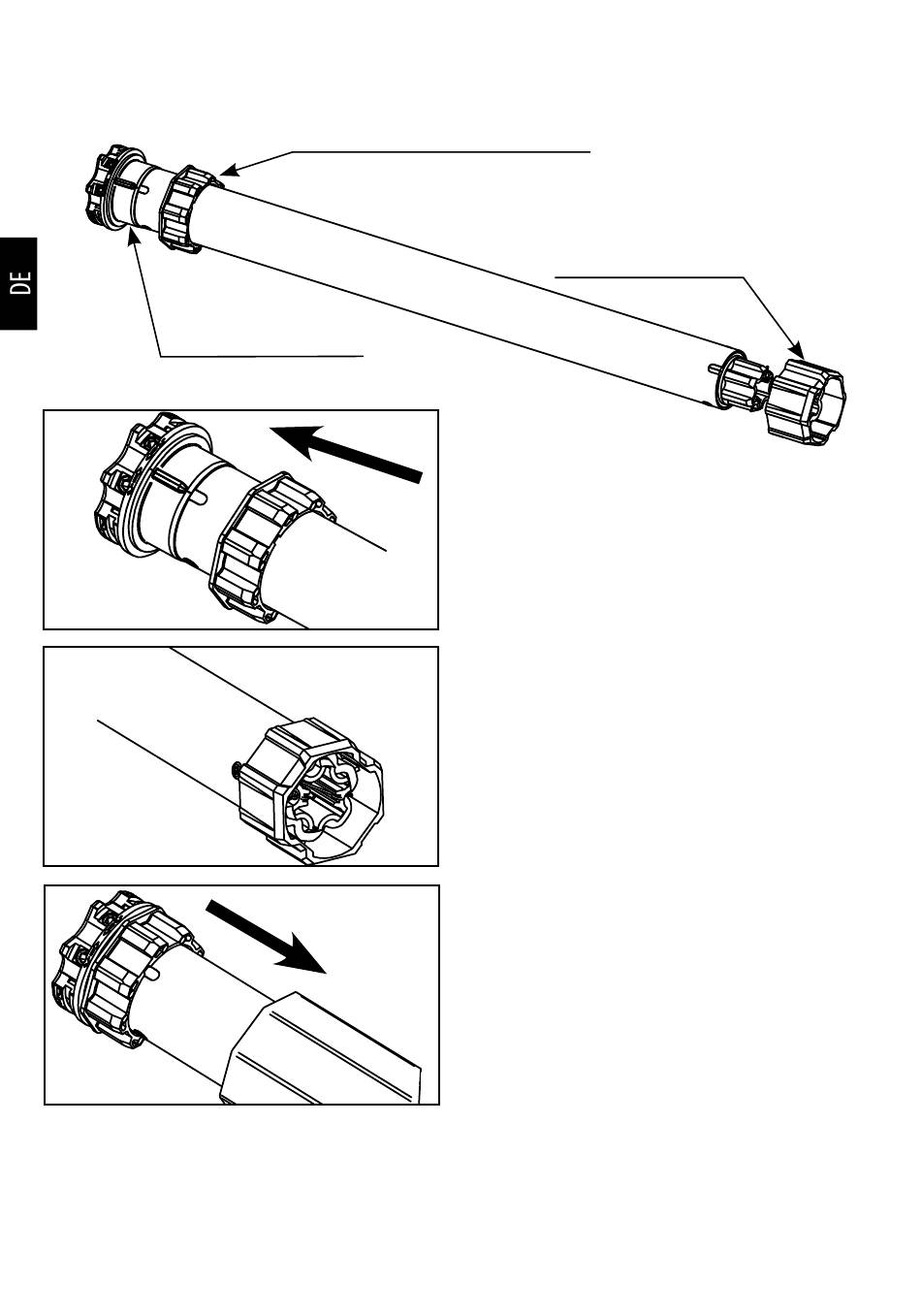

VORBEREITUNG DES MOTORS

ANSCHLAGMUTTER
1
2
3
Hinweis: Bei Rohren mit rundem Profil muss die Zugrolle am Rohr befestigt werden.
Dieser Vorgang wird vom Installateur ausgeführt. Bei anderen Rohrprofilen ist die
Befestigung fakultativ, auch wenn sie wärmstens empfohlen wird.
TM2 R
ADAPTER ANSCHLAGMUTTER
1. Den Adapter auf die Anschlagmutter
setzen. Die Rille muss mit der entsprechen-
den Nut übereinstimmen, dann bis zum
Anschlag drücken.
2. Die Zugrolle am Motorzapfen montie-
ren, bis die Sperrfeder auslöst.
3. Den Motor vollkommen in das Wickel-
rohr einführen.
36
ZUGROLLE
