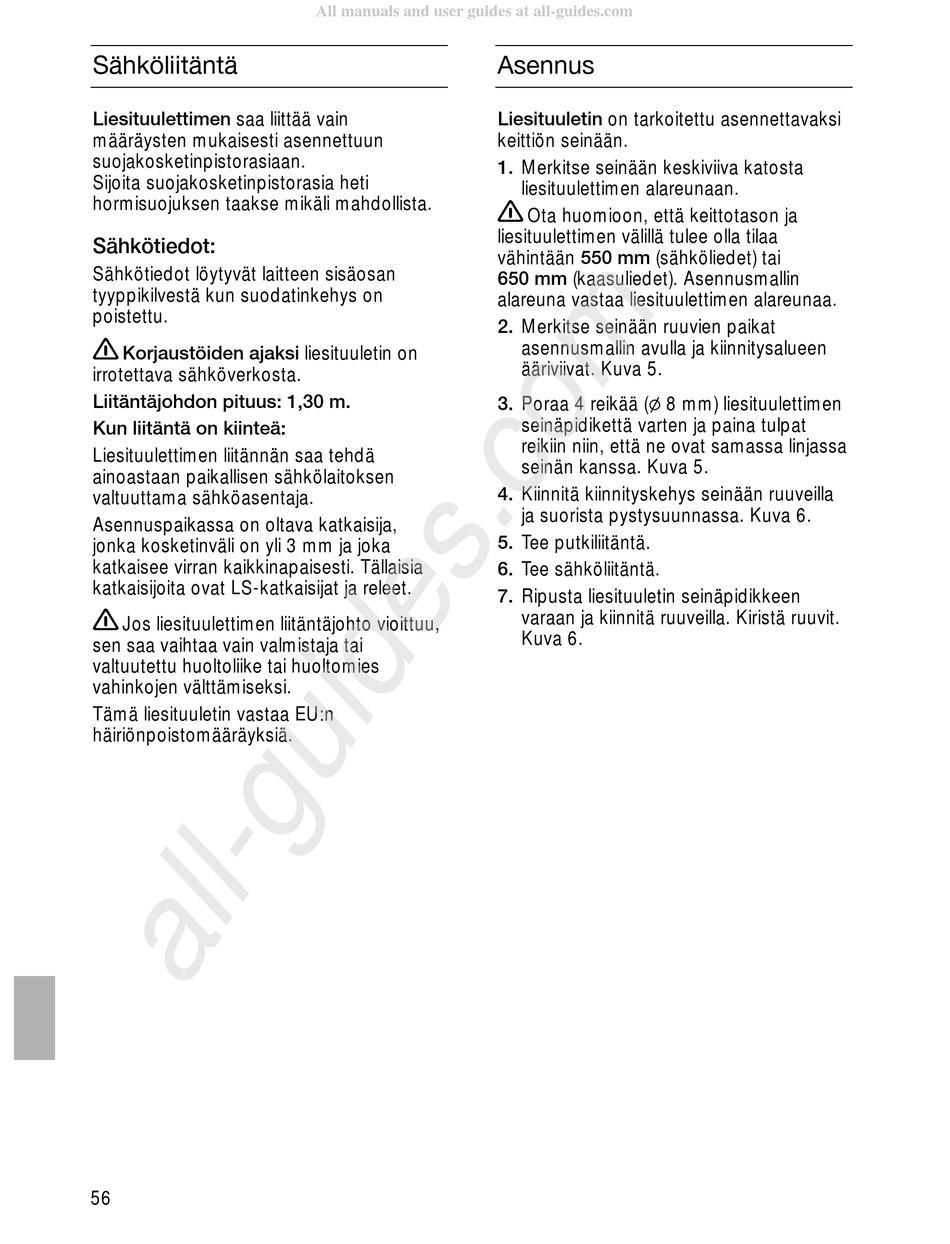

Sähköliitäntä
Liesituulettimen saa liittää vain
määräysten mukaisesti asennettuun
suojakosketinpistorasiaan.
Sijoita suojakosketinpistorasia heti
hormisuojuksen taakse mikäli mahdollista.
Sähkötiedot:
Sähkötiedot löytyvät laitteen sisäosan
tyyppikilvestä kun suodatinkehys on
poistettu.
Korjaustöiden ajaksi liesituuletin on
irrotettava sähköverkosta.
Liitäntäjohdon pituus: 1,30 m.
Kun liitäntä on kiinteä:
Liesituulettimen liitännän saa tehdä
ainoastaan paikallisen sähkölaitoksen
valtuuttama sähköasentaja.
Asennuspaikassa on oltava katkaisija,
jonka kosketinväli on yli 3 mm ja joka
katkaisee virran kaikkinapaisesti. Tällaisia
katkaisijoita ovat LS-katkaisijat ja releet.
Jos liesituulettimen liitäntäjohto vioittuu,
sen saa vaihtaa vain valmistaja tai
valtuutettu huoltoliike tai huoltomies
vahinkojen välttämiseksi.
Tämä liesituuletin vastaa EU:n
häiriönpoistomääräyksiä.
