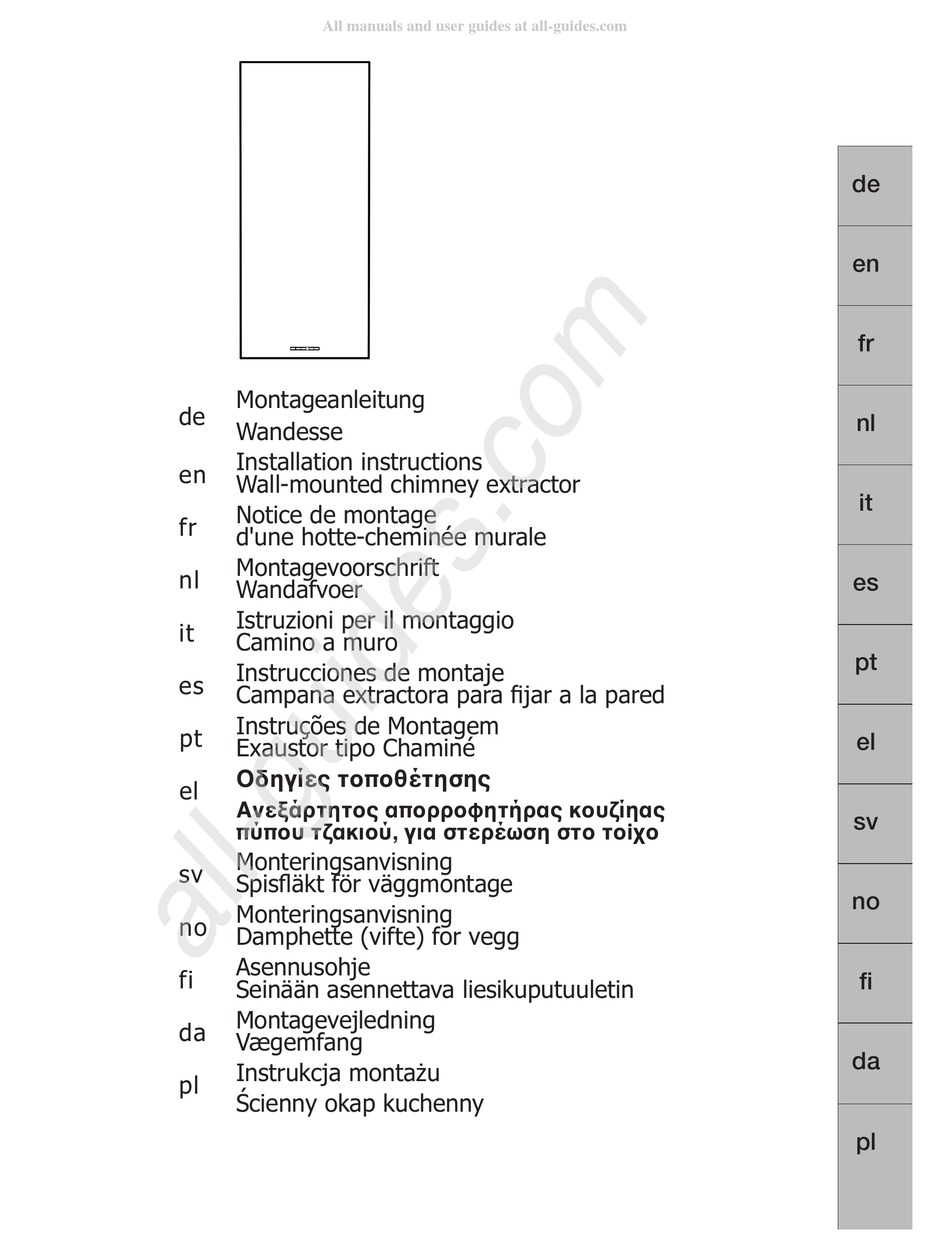

Montageanleitung
de
Wandesse
Installation instructions
en
Wall-mounted chimney extractor
Notice de montage
fr
d'une hotte-cheminée murale
Montagevoorschrift
nl
Wandafvoer
Istruzioni per il montaggio
it
Camino a muro
Instrucciones de montaje
es
Campana extractora para fijar a la pared
Instruções de Montagem
pt
Exaustor tipo Chaminé
ÌŠžł˝š² ½−×−¦˚½ž³ž²
el
flÞšþ˙¹½ž½−² ˇ×−¹¹−¾ž½¸¹ˇ² ð−¼Ž˝žˇ²
×Ć×−¼ ½ŽˇðÐ−ĆI łÐˇ ³½š¹˚ğ³ž ³½− ½−á₣ç
Monteringsanvisning
sv
Spisfläkt för väggmontage
Monteringsanvisning
no
Damphette (vifte) for vegg
Asennusohje
fi
Seinään asennettava liesikuputuuletin
Montagevejledning
da
Vægemfang
Instrukcja montażu
pl
Ścienny okap kuchenny
de
en
fr
nl
it
es
pt
el
sv
no
fi
da
pl
