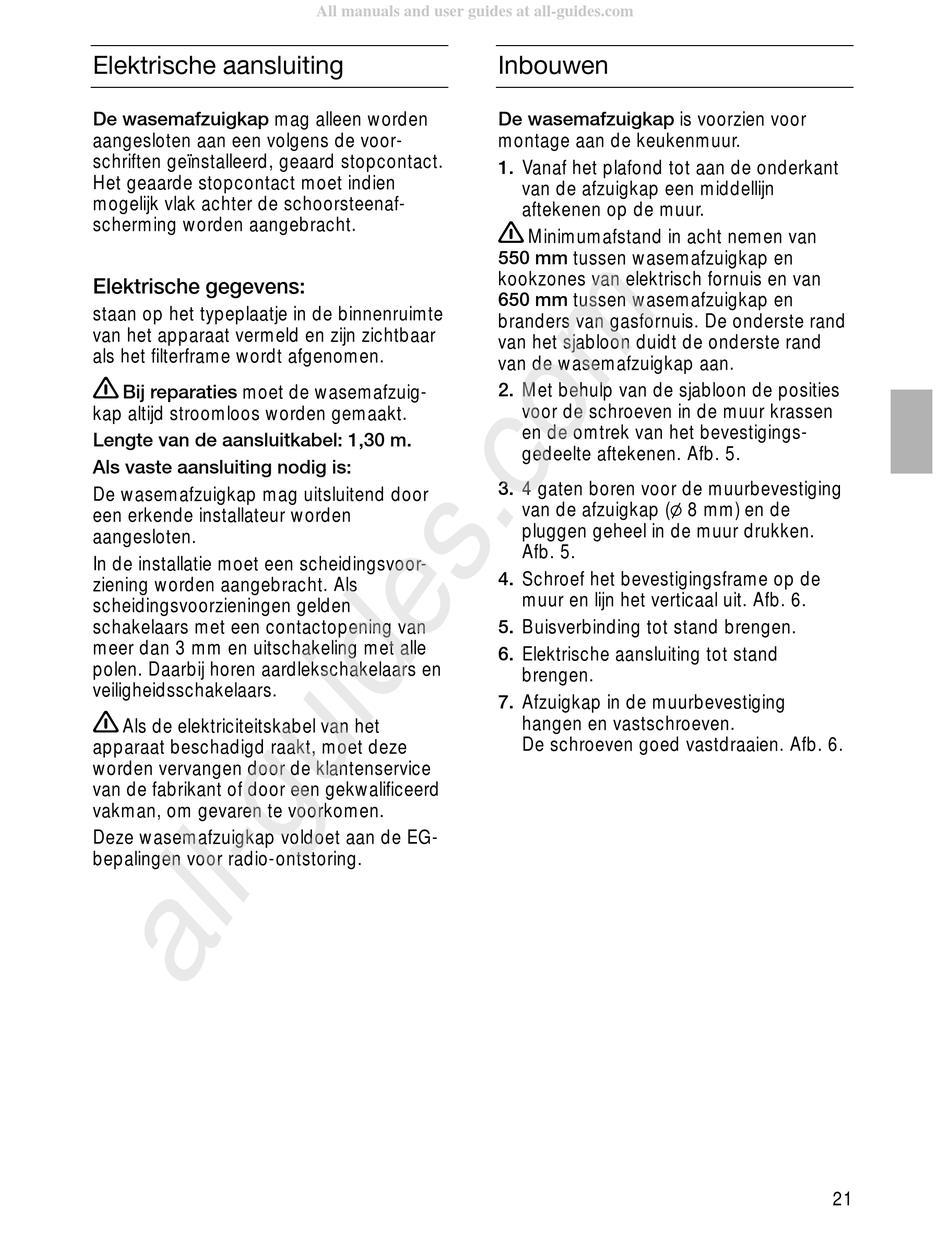

Elektrische aansluiting

De wasemafzuigkap mag alleen worden
aangesloten aan een volgens de voor-
schriften geïnstalleerd, geaard stopcontact.
Het geaarde stopcontact moet indien
mogelijk vlak achter de schoorsteenaf-
scherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte
van het apparaat vermeld en zijn zichtbaar
als het filterframe wordt afgenomen.
Bij reparaties moet de wasemafzuig-
kap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door
een erkende installateur worden
aangesloten.
In de installatie moet een scheidingsvoor-
ziening worden aangebracht. Als
scheidingsvoorzieningen gelden
schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle
polen. Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.
Als de elektriciteitskabel van het
apparaat beschadigd raakt, moet deze
worden vervangen door de klantenservice
van de fabrikant of door een gekwalificeerd
vakman, om gevaren te voorkomen.
Deze wasemafzuigkap voldoet aan de EG-
bepalingen voor radio-ontstoring.
All manuals and user guides at all-guides.com
Inbouwen
De wasemafzuigkap is voorzien voor
montage aan de keukenmuur.
1. Vanaf het plafond tot aan de onderkant
van de afzuigkap een middellijn
aftekenen op de muur.
Minimumafstand in acht nemen van
550 mm tussen wasemafzuigkap en
kookzones van elektrisch fornuis en van
650 mm tussen wasemafzuigkap en
branders van gasfornuis. De onderste rand
van het sjabloon duidt de onderste rand
van de wasemafzuigkap aan.
2. Met behulp van de sjabloon de posities
voor de schroeven in de muur krassen
en de omtrek van het bevestigings-
gedeelte aftekenen. Afb. 5.
3. 4 gaten boren voor de muurbevestiging
van de afzuigkap (l 8 mm) en de
pluggen geheel in de muur drukken.
Afb. 5.
4. Schroef het bevestigingsframe op de
muur en lijn het verticaal uit. Afb. 6.
5. Buisverbinding tot stand brengen.
6. Elektrische aansluiting tot stand
brengen.
7. Afzuigkap in de muurbevestiging
hangen en vastschroeven.
De schroeven goed vastdraaien. Afb. 6.
