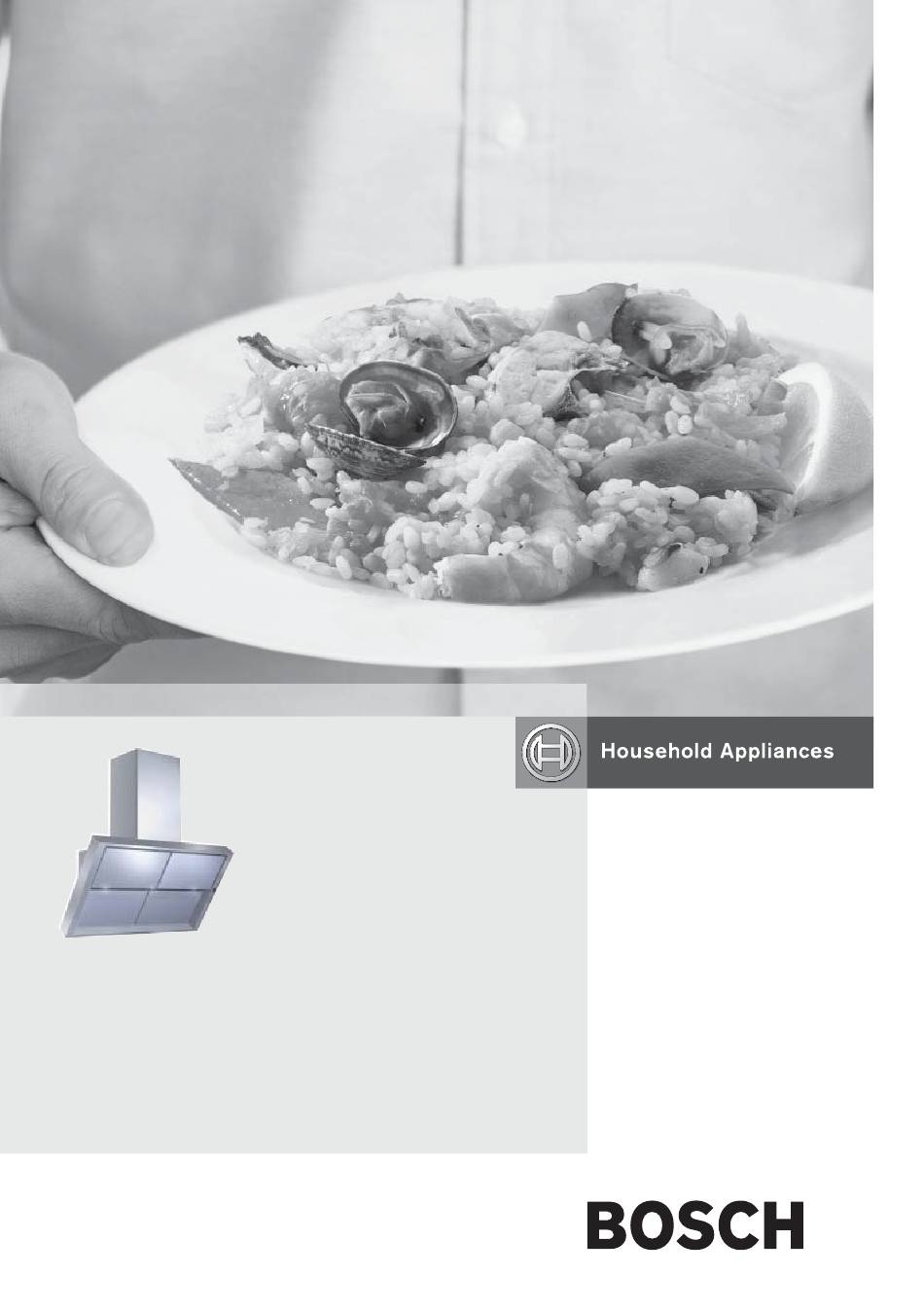

DWK096750
Internet: http:/ / www.bos ch-haus geraete.de
B os ch Info-Team: de Tel. 01 80/ 5 30 40 50 (E 0,14/ Min. DTAG )
de
Gebrauchs- und
Montageanleitung
en
Operating and installation
instructions
fr
Mode d'emploi et notice de
montage
nl
Gebruiksaanwijzing en
montagevoorschrift

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch DWK096750

Inhaltszusammenfassung für Bosch DWK096750

  • Seite 1 DWK096750 Gebrauchs- und Montageanleitung Operating and installation instructions Mode d’emploi et notice de montage Gebruiksaanwijzing en montagevoorschrift Internet: http:/ / www.bos ch-haus geraete.de B os ch Info-Team: de Tel. 01 80/ 5 30 40 50 (E 0,14/ Min. DTAG )
  • Seite 2 Seite 3–13 page 14 – 24 page 25 – 35 pagina 36 – 46...

  • Seite 3: Gerätebeschreibung

    Gebrauchsanleitung Gerätebeschreibung Betriebsmodus Kaminverblendung Schalter Licht / Lüfter Wenn die Zuluft nicht ausreicht, kann auf Grund der Rückführung von Verbrennungsgasen Ver- giftungsgefahr entstehen. Ein Mauerkasten für Zu- und Abluft allein kann die Einhaltung des Grenzwerts nicht gewährleisten. Anmerkung: Bei der Bewertung muss immer die Ge- samtbilanz der Wohnungsbelüftung berücksichtigt werden.

  • Seite 4: Sicherheitshinweise

    Vor dem ersten Gebrauch Erstmaliger Gebrauch: Sicherheitshinweise: Diese Gebrauchsanweisung ist für mehrere Unter der Abzugshaube keine Speisen fl ambieren. Geräteversionen gedacht. Daher kann es sein, Wenn der Fettfi lter von den Flammen erreicht dass bestimmte Details der Ausstattung be- wird, kann er sich entzünden. schrieben werden, die Ihr Gerät nicht betreffen.

  • Seite 5: Gebrauch Der Abzugshaube

    Gebrauch der Abzugshaube Um die Kochdünste wirkungsvoll zu beseitigen, wie folgt vorgehen: Die Abzugshaube einschalten, sobald mit dem Kochen begonnen wird. Die Abzugshaube erst dann ausschalten, nachdem die Kochstellen seit einigen Minuten ausgeschaltet sind. Taste Funktion Display Schaltet den Motor der Ab- Zeigt die sauganlage bei der zuletzt eingestellte...
  • Seite 6 Filter und Wartung Randabsaugungspaneele Metallfettfi lter Das Randabsaugungspaneel darf keinesfalls im Um die Fettpartikel der Kochdünste zurückzu- halten, werden spezielle Metallfettfi lter einge- Geschirrspüler gewaschen werden. Das Randabsaugungspaneel durch Ziehen setzt. öffnen. Achtung: Die Platte vom Haubenkörper aushaken, indem Wegen der zunehmenden Sättigung mit Fettrück- der Hebel des Befestigungsstiftes verschoben ständen wird der Filter leicht entzündbar und die wird.

  • Seite 7: Auswechseln Des Aktivkohle-Geruchsfi Lters

    Filter und Wartung Aktivkohlefi lter: Auswechseln des Aktivkohle-Geruchsfi lters Dieser beseitigt im Umluftbetrieb beim Kochen Reset des Alarmsignals entstehende Gerüche. Licht und Gebläsemotor abschalten. Die Taste E drücken, bis das Display verlöscht. Achtung: Auswechseln des Aktivkohlefi lters: Wegen der zunehmenden Sättigung mit Fettrück- Die Randabsaugungspaneele durch Ziehen ständen wird der Filter leicht entzündbar und die öffnen.

  • Seite 8: Reinigung Und Wartung

    Reinigung und Wartung Auswechseln der Lampe 1. Die Abzugshaube spannungslos machen, indem der Stecker abgezogen oder der Sicher- Die Abzugshaube spannungslos machen, indem heitsschalter ausgeschaltet wird. der Stecker abgezogen oder die Sicherung her- ausgenommen wird. Halogenlampen werden während der Funktion Wenn die Fettfi...

  • Seite 9: Wichtige Hinweise

    Montageanweisungen: Wichtige Hinweise Zusatzhinweise für Gaskochgeräte: Altgeräte sind kein wertloser Abfall. Durch um- weltgerechte Entsorgung können wertvolle Rohstof- Bei der Montage von Gasherden sind die ein- fe wiedergewonnen werden Altgeräte sind vor der schlägigen nationalen Normen zu beachten (z. B. in Verschrottung unbrauchbar zu machen.
  • Seite 10 Zur Beachtung vor der Montage Abluftbetrieb Die Abluft wird durch einen Entlüftungsschacht nach oben oder direkt durch die Außenwand ins Freie abgeführt. Wenn die Zuluft nicht ausreicht, kann auf Grund Es ist verboten, die Abluft in einen normalerweise benutzten Kamin für Rauch oder Abgase oder in der Rückführung von Verbrennungsgasen Ver- einen Schacht einzuleiten, der für den Abzug der gif-tungsgefahr entstehen.

  • Seite 11: Zur Beachtung Vor Der Montage

    Zur Beachtung vor der Montage Elektrischer Anschluss Runde Rohre Die Abzugshaube darf nur an eine geerdete, vor- Wir empfehlen einen Innendurchmesser von schriftsgemäß installierte Steckdose angeschlossen 150 mm, mindestens sind 120 mm erforderlich. werden. Die geerdete Steckdose an einem mög- Abluftkanäle mit viereckigem Querschnitt lichst gut zugänglichen Ort in der Nähe der Abzugs- müssen einen Innenquerschnitt haben, der...

  • Seite 12: Montage Des Haubenkörpers

    Montage Die Abzugshaube ist für die Montage an der Kü- Falls die Abzugshaube in Umluftversion mit chenwand vorgesehen. Kamin installiert werden soll, muss der obere 1. Die Randabsaugungspaneele und die Metall- Bügel 7.2.1 zusammen mit der Halterung des fi lter (siehe Kapitel Filter und Wartung) heraus- Filter-Verbindungsstücks 7.3 montiert werden.

  • Seite 13: Montage Des Kamins

    Montage Anschluss der Abzugsleitung bei Das Verbindungsstück 15 mit Hilfe eines Rohrs mit ø 150 mm an die Luftaustrittsöffnung an der Abluftversion Haube anschließen. Bei Installation in Abluftversion muss die Abzugs- Die Schellen 25 verwenden, um das Verbin- haube mit Hilfe eines steifen oder fl exiblen Rohrs, dungsrohr zwischen Luftaustrittsöffnung an der dessen Wahl dem Installateur überlassen wird, an Haube und Verbindungsstück 15 zu befestigen.
  • Seite 47 DHZ5475...
  • Seite 48 Robert Bosch Hausgeräte GmbH 436004278_02 - 090918...
