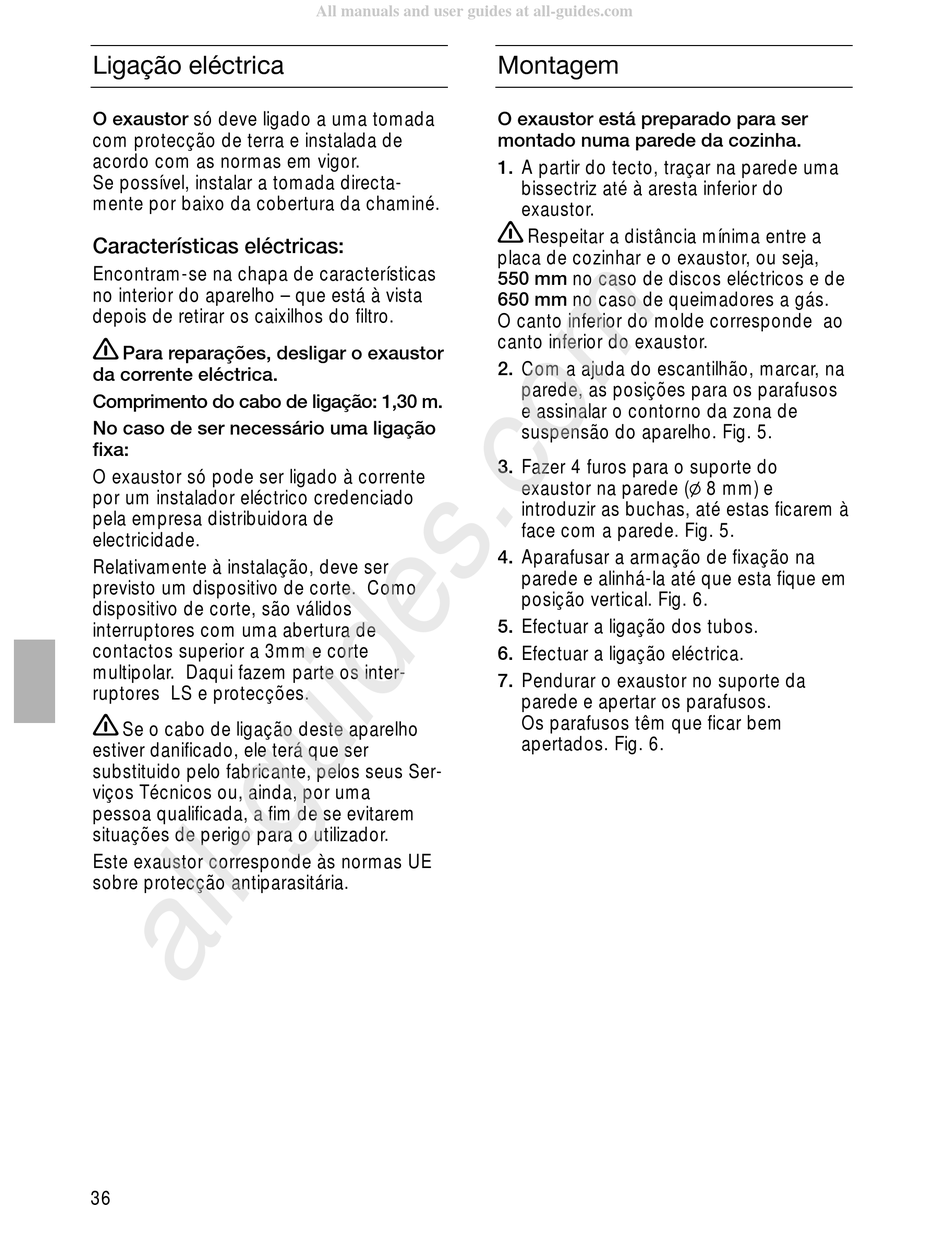

Ligação eléctrica
O exaustor só deve ligado a uma tomada
com protecção de terra e instalada de
acordo com as normas em vigor.
Se possível, instalar a tomada directa-
mente por baixo da cobertura da chaminé.
Características eléctricas:
Encontram-se na chapa de características
no interior do aparelho – que está à vista
depois de retirar os caixilhos do filtro.
Para reparações, desligar o exaustor
da corrente eléctrica.
Comprimento do cabo de ligação: 1,30 m.
No caso de ser necessário uma ligação
fixa:
O exaustor só pode ser ligado à corrente
por um instalador eléctrico credenciado
pela empresa distribuidora de
electricidade.
Relativamente à instalação, deve ser
previsto um dispositivo de corte. Como
dispositivo de corte, são válidos
interruptores com uma abertura de
contactos superior a 3mm e corte
multipolar. Daqui fazem parte os inter-
ruptores LS e protecções.
Se o cabo de ligação deste aparelho
estiver danificado, ele terá que ser
substituido pelo fabricante, pelos seus Ser-
viços Técnicos ou, ainda, por uma
pessoa qualificada, a fim de se evitarem
situações de perigo para o utilizador.
Este exaustor corresponde às normas UE
sobre protecção antiparasitária.
36
All manuals and user guides at all-guides.com
Montagem
O exaustor está preparado para ser
montado numa parede da cozinha.
1. A partir do tecto, traçar na parede uma
bissectriz até à aresta inferior do
exaustor.
Respeitar a distância mínima entre a
placa de cozinhar e o exaustor, ou seja,
550 mm no caso de discos eléctricos e de
650 mm no caso de queimadores a gás.
O canto inferior do molde corresponde ao
canto inferior do exaustor.
2. Com a ajuda do escantilhão, marcar, na
parede, as posições para os parafusos
e assinalar o contorno da zona de
suspensão do aparelho. Fig. 5.
3. Fazer 4 furos para o suporte do
exaustor na parede (l 8 mm) e
introduzir as buchas, até estas ficarem à
face com a parede. Fig. 5.
4. Aparafusar a armação de fixação na
parede e alinhá-la até que esta fique em
posição vertical. Fig. 6.
5. Efectuar a ligação dos tubos.
6. Efectuar a ligação eléctrica.
7. Pendurar o exaustor no suporte da
parede e apertar os parafusos.
Os parafusos têm que ficar bem
apertados. Fig. 6.
