Nederlands

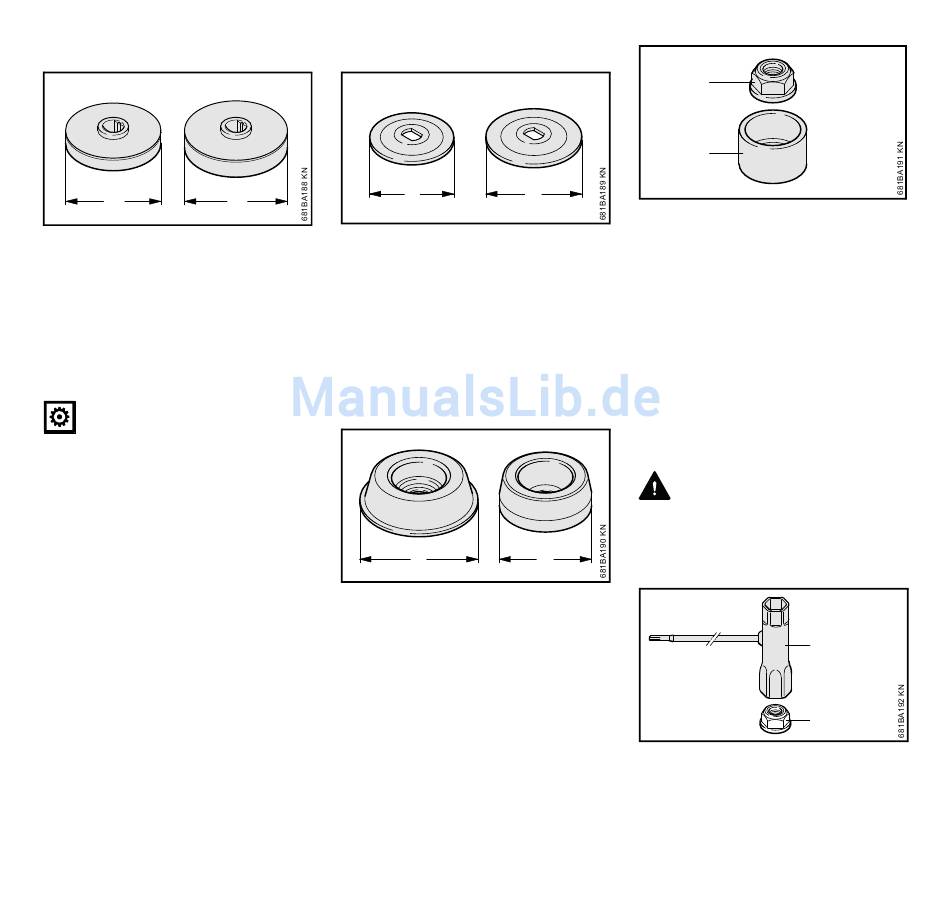

Drukschotel
A
Uitvoering met A = 60 mm
–
(2,4 inch) diameter voor de
bevestiging van maaikoppen en
grassnijbladen
Uitvoering met A = 65 mm
–
(2,6 inch) diameter voor de
bevestiging van slagmessen,
hakselmessen en cirkelzaagbladen
LET OP
De drukschotel is voor de bevestiging
van alle snijgarnituren op de aandrijfkop
nodig.
130
Drukringen
A
A
Uitvoering met A = 60 mm
–
(2,4 inch) diameter voor de
bevestiging van grassnijbladen en
cirkelzaagbladen
Uitvoering met A = 70 mm
–
(2,8 inch) diameter voor de
bevestiging van slagmessen en
hakselmessen
Draaischotel, beschermring en moer
Draaischotel (1) met ca. A = 80 mm
–
(3,2 inch) diameter voor
grassnijbladen
Draaischotel (2) met ca. A = 63 mm
–
(2,5 inch) diameter voor
cirkelzaagbladen
A
A A
4
3
Beschermring (3) voor slagmes en
–
hakselmes
Deze onderdelen hebben steeds
dezelfde functie:
Beschermen de moer (4) en de
–
schroefdraad op de as tegen
slijtage
Voorkomen contact met de grond
–
door het metalen snijgarnituur
De draaischotels maken het
–
geleiden van het snijgarnituur net
boven de grond mogelijk
WAARSCHUWING
De draaischotel en de beschermring bij
slijtage beslist en tijdig vervangen.
Moer en combisleutel
5
4
Metalen snijgarnituren worden met
behulp van de moer (4) op de
aandrijfkop bevestigd en geborgd.
FS 510 C-M, FS 560 C-M
