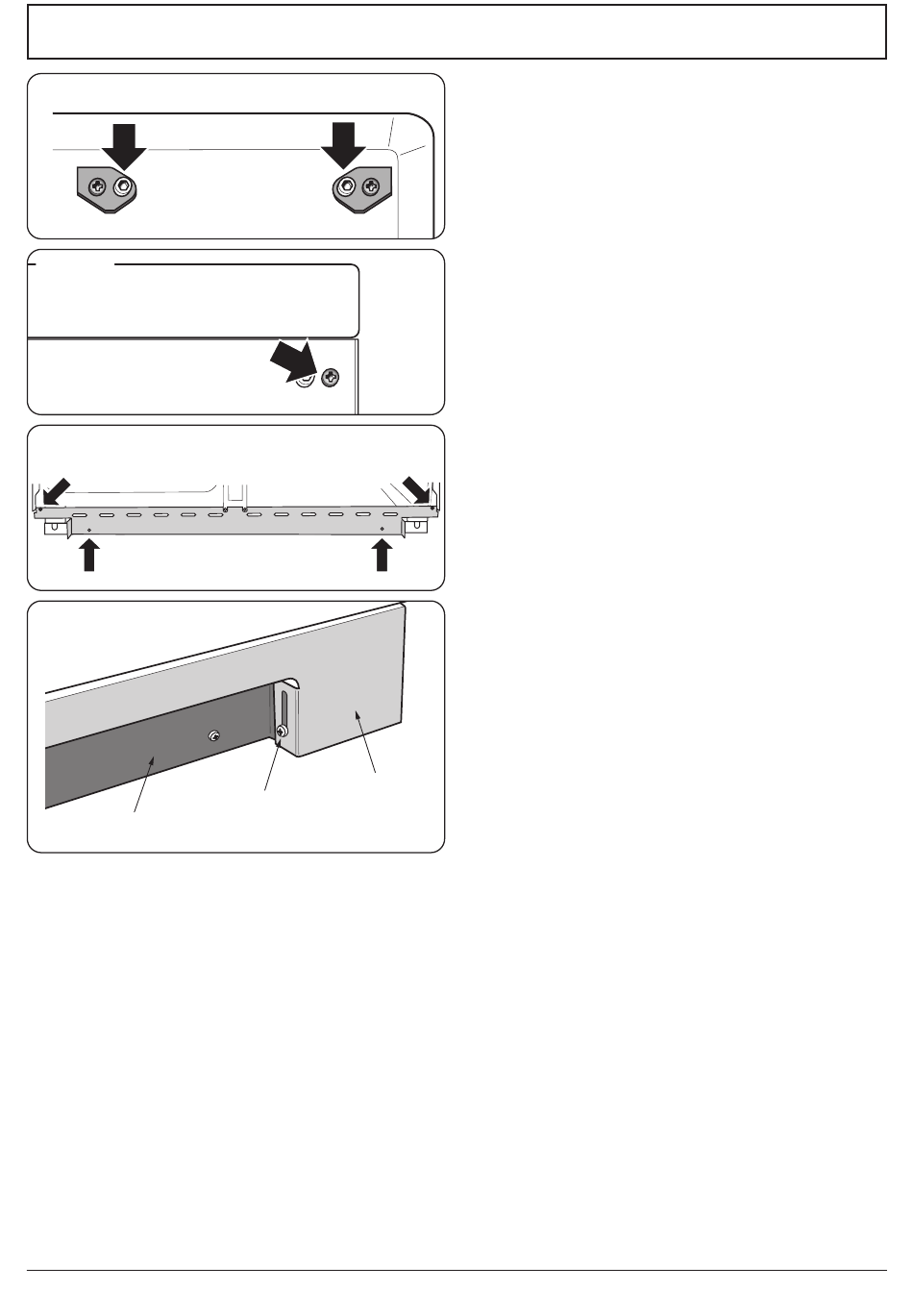

Abb.9.10
ArtNo.215-0026 - Handle gaskets fixed
Abb.9.11
Art No 215-0028 - Handrail fascia fixings
Abb.9.12
ArtNo.350-0010 - Fitting the plinth 1 (Kitchener)
Abb.9.13
ArtNo.350-0011 - Fitting the plinth 2 (Kitchener)
Befestigungsschraube für äußeren Sockel
Outer plinth xing screw
Inner plinth
Innerer Sockel
INSTALLATION
Nach Abschluss prüfen, ob das Gerät elektrisch sicher ist.
Äußerer Sockel
Outer plinth
Endmontage
Anbringen derHandgriffe und der
Handlaufe
(je nach Modell)
Die 4 mm Inbusschrauben mit dem Innensechskantschlüssel
von den Türen entfernen (Abb.9.10). Die Türgriffe mit den
Schrauben befestigen.
Die Griffe sollten über den Befestigungselementen
n
sein.
Inbusschrauben (4 mm) von den oberen Ecken der Blende
entfernen (Abb.9.11). Vorderen Handlauf anbringen und mit
den 4 mm Schrauben befestigen.
Anbringen den zweiteiligen Sockel
Montieren
Den inneren Sockel mit den fünf mitgelieferten Schrauben
vorne an der Unterseite des Herds anbringen (Abb.9.12).
Den äußeren Sockel (zwei Schrauben, eine auf jeder Seite)
am inneren Sockel anbringen. Die Höhe des äußeren Sockels
kann angepasst werden, indem er über das geschlitzte Loch
hoch-oder heruntergeschoben wird (Abb.9.13).
Anbringen des Spritzschutzes
Bringen Sie den Spritzschutz an der Rückseite der Kochstelle
an und befestigen Sie ihn mit den mitgelieferten Schrauben.
Kundendienst
Installateur: Bitte tragen Sie Ihre Kontaktdaten vorne in
diesem Abschnitt ein. Bitte informieren Sie den Benutzer
über die Bedienung des Herdes und übergeben Sie ihm den
Anleitungs.
Vielen Dank.
38
