Spezielle Montagehinweise
34

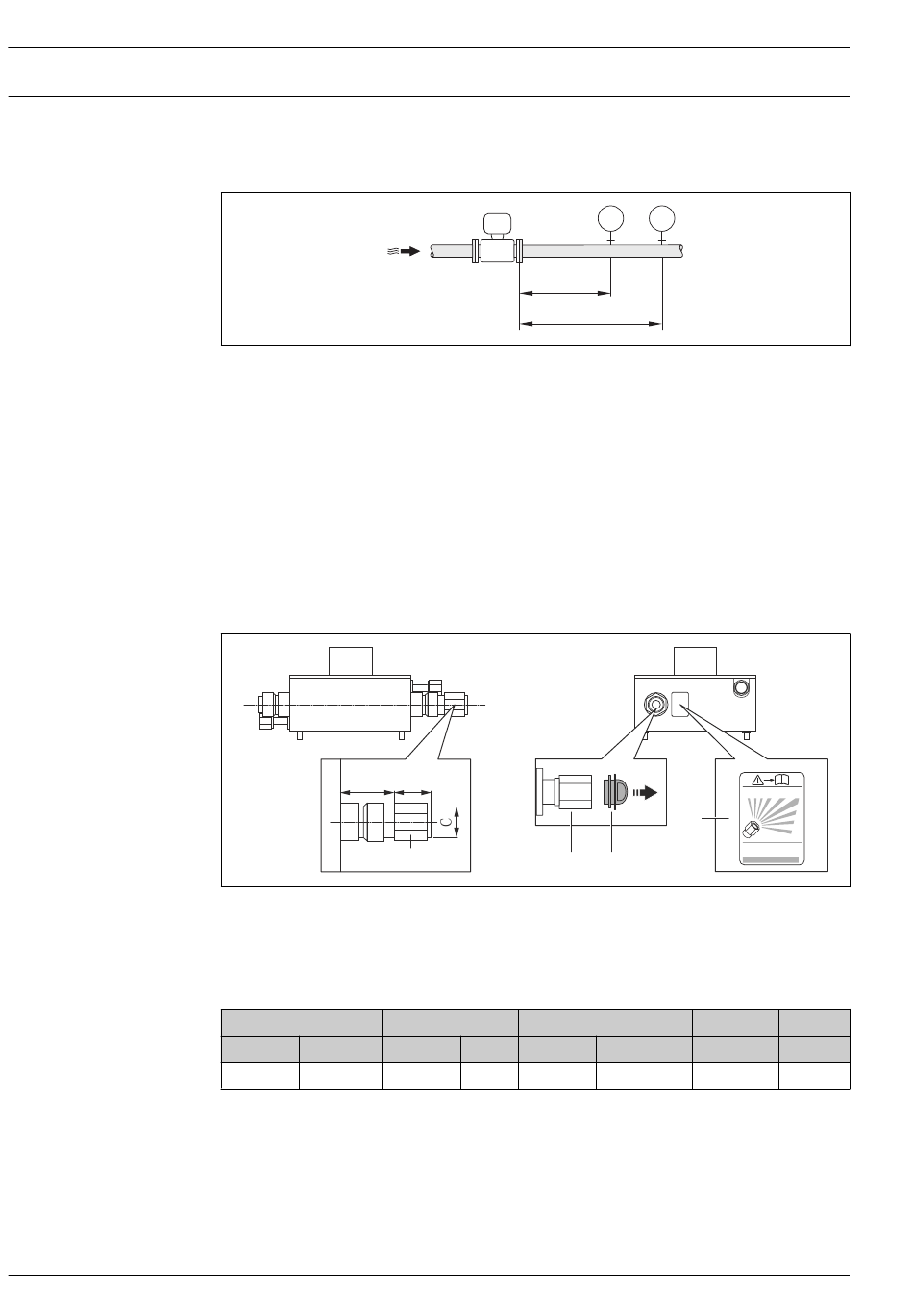

Auslaufstrecke bei Peripheriegerät
Beim Einbau eines Druck- und Temperaturmessgerätes hinter dem Messgerät auf einen genügend
großen Abstand achten.
PT
Druckmessgerät
TT
Temperaturmessgerät
Berstscheibe
Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird. Die
Lage der Berstscheibe ist durch einen daneben angebrachten Aufkleber (Version mit definierter
Mediumsabfuhr) bzw. durch einen darüber angebrachten Aufkleber (Version mit nicht definierter
Mediumsabfuhr) gekennzeichnet. Bei der Version mit dem darüber angebrachten Aufkleber, wird
beim Auslösen der Berstscheibe der Aufkleber zerstört und ist damit optisch kontrollierbar. Weitere
Prozessrelevante Informationen (→ 41).
Die vorhandenen Anschlussstutzen sind nicht für eine Spül- oder Drucküberwachungsfunktion vor-
gesehen.
A
16
Messaufnehmergehäuse mit Berstscheibe für definierte Mediumsabfuhr
1
Hinweisschild zur Berstscheibe
2
Berstscheibe mit 1/2" NPT-Innengewinde und SW 1"
3
Transportschutz
DN
[mm]
[in]
1...6
½₄...¹⁄₄
3...5 × DN
4...8 × DN
B
D
2
A
[mm]
[in]
[mm]
33
1,3
ca. 42
Cubemass 100
PT
TT
1
RUPTURE DISK
3
B
C
[in]
[in]
ca. 1,65
½ NPT
Endress+Hauser
A0016893
i
A0019637
D
[in]
SW 1
