Cubemass 100
Endress+Hauser
1
17

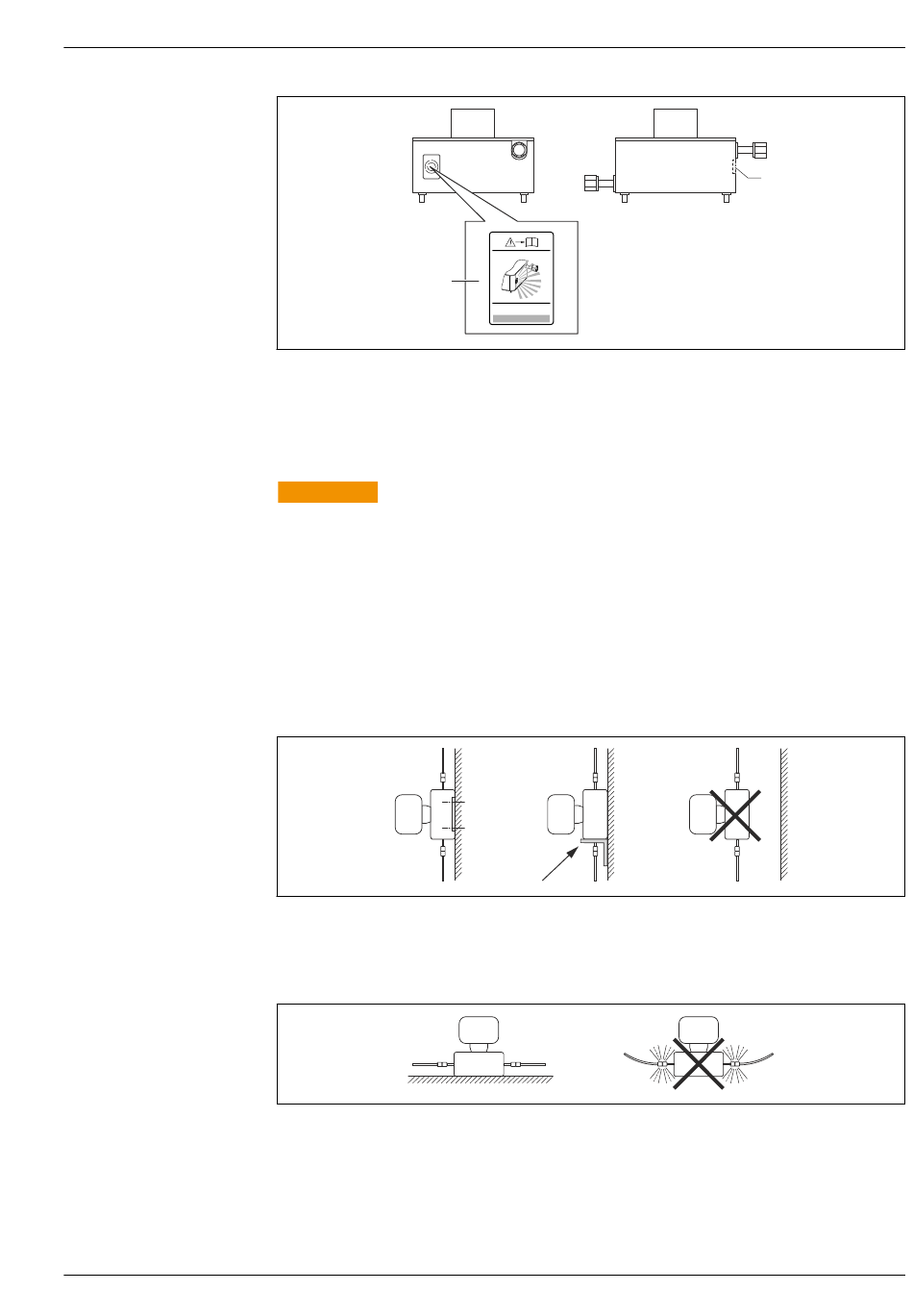

Messaufnehmergehäuse mit Berstscheibe ohne definierte Mediumsabfuhr
1
Hinweisschild zur Berstscheibe
2
Berstscheibe
Wandmontage
WARNUNG
Falsche Montage des Messaufnehmers
Verletzungsgefahr durch Messrohrbruch
‣
Messaufnehmer darf nicht frei hängend in eine Rohrleitung eingebaut werden
‣
Messaufnehmer mit Hilfe der Grundplatte direkt auf dem Boden, an der Wand oder an der Decke
montieren.
‣
Messaufnehmer auf eine fest montierte Unterlage (z.B. Winkel) abstützen.
Für den Einbau werden nachfolgende Monatagevarianten empfohlen.
Vertikal
• Mit Hilfe der Grundplatte direkt an eine Wand oder,
• Messgerät abgestützt auf einen an die Wand montierten Winkel
Horizontal
Messgerät auf einer festen Unterlage stehend
Montageplatte
Zum Anbringen oder Stellen auf eine plane Fläche kann die universelle Montageplatte verwendet
werden (Bestellmerkmal "Zubehör", Option PA).
i
RUPTURE DISK
2
A0019638
A0019631
A0019632
35
