Technische Information
TI 343C/07/de/11.03
Nr. 51510920
Quality made by
Endress+Hauser
ISO 9001

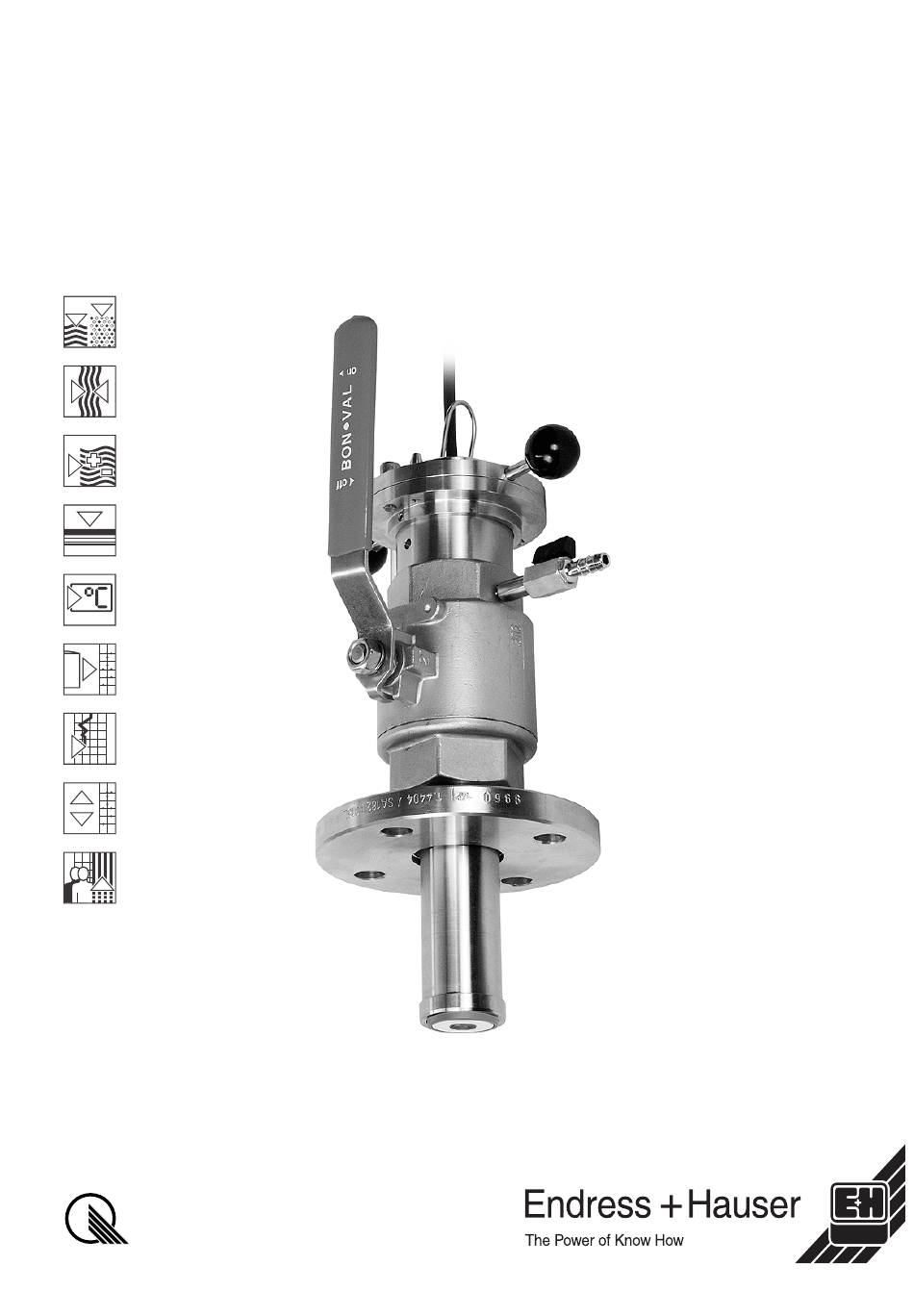

Wechselarmatur
CleanFit CPA 451
Manuelle Wechselarmatur aus nichtrostendem Stahl
mit Kugelhahn-Absperrung für die pH- und
Redoxelektroden CPF 81/82
Anwendungsbereich
•
Industrielle und kommunale Abwasser-
reinigung
•
Wasseraufbereitung
•
Brauchwasseraufbereitung
Ihre Vorteile
•
Sicherheit
– Unter nahezu allen Bedingungen
sicherer Prozessabschluss
– Betriebsdruck bis 10 bar,
handbedienbar bis 2 bar
•
Bedienkomfort
– Reinigung durch Spülanschluss
– Spülanschluss alternativ als Sperr-
wasserzufuhr nutzbar
– Kontrolle und Reinigung des Sensors
ohne Prozessunterbrechung
Werbung
Verwandte Anleitungen für Endress+Hauser CleanFit CPA 451
Inhaltszusammenfassung für Endress+Hauser CleanFit CPA 451
- Seite 1 Wechselarmatur Technische Information TI 343C/07/de/11.03 Nr. 51510920 CleanFit CPA 451 Manuelle Wechselarmatur aus nichtrostendem Stahl mit Kugelhahn-Absperrung für die pH- und Redoxelektroden CPF 81/82 Anwendungsbereich • Industrielle und kommunale Abwasser- reinigung • Wasseraufbereitung • Brauchwasseraufbereitung Ihre Vorteile • Sicherheit – Unter nahezu allen Bedingungen sicherer Prozessabschluss –...
- Seite 2 CleanFit CPA 451 Arbeitsweise und Systemaufbau Arbeitsweise Die Armatur wird per Hand bedient. Achtung! Der Entlüftungshahn oder evtl. Spülanschlüsse stehen in Messposition und beim Verfahren der Armatur in offenem Kontakt mit dem Medium und sind somit dem Prozessdruck ausgesetzt. Sichern Sie, dass der Entlüftungshahn bzw. evtl. Spülanschlüsse während des Verfahrens...
- Seite 3 CleanFit CPA 451 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Armatur CleanFit CPA 451 • pH- / Redoxelektrode OrbiPac W CPF 81/82 • Messumformer Liquisys M CPM 223/253 C07-CPA451xx-14-07-00-xx-001.eps Messeinrichtung mit CPA 451 pH- / Redoxelektrode OrbiPac W CPF 81/82...
- Seite 4 CleanFit CPA 451 Einbaulagen α α α α 90° C07-CPA451xx-11-07-00-xx-003 C07-CPA451xx-11-07-00-xx-002.eps Steigrohr oder Behälter seitlich Behälter von oben α α min. 15° min.15 °, empfohlen 90° Fließrichtung des Mediums Umgebungsbedingungen Umgebungstemperatur 0 ... 50 °C Prozessbedingungen Mediumsdruck max. 10 bar Achtung! •...
- Seite 5 CleanFit CPA 451 Konstruktiver Aufbau Bauform, Maße Ø 49,5 Ø 49,5 C07-CUA451xx-06-07-00-de-003.eps C07-CUA451xx-06-07-00-de-002.eps C07-CUA451xx-06-07-00-de-001.eps Armatur mit Einschweißadapter (kurzer Hub) Armatur mit Flanschanschluss (langer Hub) Armatur im Servicezustand Maß abhängig vom Sensor, s.u. Maß abhängig vom Sensor, s.u. Armaturausführung mit kurzem Hub (s.
- Seite 6 CleanFit CPA 451 Prozessanschlüsse 2" C07-CUA451xx-04-07-00-de-001.eps Prozessanschlüsse Gewinde G2 innen Gewinde G2 innen mit Einschweißadapter Flansch DN 50 / PN 16 (nach EN 1092-1) und Flansch ANSI 2" / 150 lbs a: DN 50: Ø 125, ANSI 2": Ø 120,7 b: DN 50: Ø...
- Seite 7 – CPF82-xx3 mit 58 mm Eintauchtiefe C07-CPF81xxx-00-05-06-xx-001.eps OrbiPac W CPF 81 ❑ Konturschablonen für Einschweißstutzen; Konturschablonen Best.-Nr. 51513623 Ergänzende Dokumentation ❑ Betriebsanleitung CleanFit CPA 451, BA 369C/07 (Best.-Nr. 51512511) ❑ Technische Information OrbiPac W CPF 81/82, TI 191C/07 (Best.-Nr. 51500044) Endress+Hauser...
- Seite 8 Deutschland Österreich Schweiz Vertrieb: Service: Endress+Hauser Endress+Hauser Endress+Hauser Messtechnik Messtechnik Ges.m.b.H. Metso AG • Beratung • Help-Desk GmbH+Co. KG Lehnergasse 4 Sternenhofstraße 21 • Information • Feldservice Colmarer Straße 6 • Auftrag • Ersatzteile/Reparatur D-79576 Weil am Rhein A-1230 Wien CH-4153 Reinach/BL1 •...
