ACV HM 25 TC Anleitung Seite 33

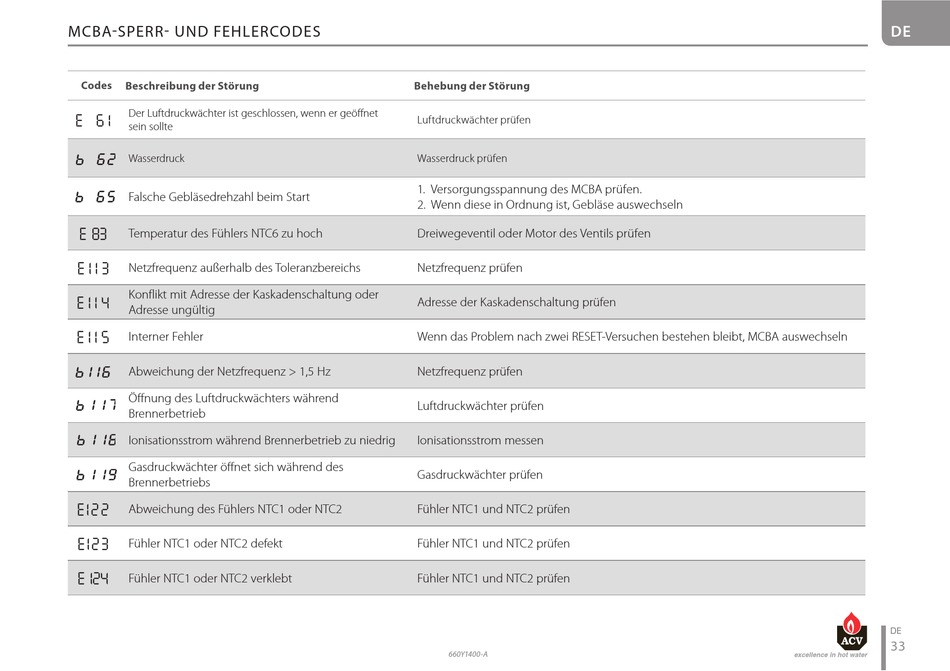

MCBA-Sperr- und FehlerCodeS
Codes Beschreibung der Störung
Der Luftdruckwächter ist geschlossen, wenn er geöffnet
E 6 1
sein sollte
Wasserdruck
Falsche Gebläsedrehzahl beim Start
E 83
Temperatur des Fühlers NTC6 zu hoch
E 1 1 3
Netzfrequenz außerhalb des Toleranzbereichs
Konflikt mit Adresse der Kaskadenschaltung oder
E 1 1 4
Adresse ungültig
E 1 1 5
Interner Fehler
Abweichung der Netzfrequenz > 1,5 Hz
Öffnung des Luftdruckwächters während
Brennerbetrieb
Ionisationsstrom während Brennerbetrieb zu niedrig
Gasdruckwächter öffnet sich während des
Brennerbetriebs
E122
Abweichung des Fühlers NTC1 oder NTC2
E 123
Fühler NTC1 oder NTC2 defekt
E 124
Fühler NTC1 oder NTC2 verklebt
Behebung der Störung
Luftdruckwächter prüfen
Wasserdruck prüfen
1. Versorgungsspannung des MCBA prüfen.
2. Wenn diese in Ordnung ist, Gebläse auswechseln
Dreiwegeventil oder Motor des Ventils prüfen
Netzfrequenz prüfen
Adresse der Kaskadenschaltung prüfen
Wenn das Problem nach zwei RESET-Versuchen bestehen bleibt, MCBA auswechseln
Netzfrequenz prüfen
Luftdruckwächter prüfen
Ionisationsstrom messen
Gasdruckwächter prüfen
Fühler NTC1 und NTC2 prüfen
Fühler NTC1 und NTC2 prüfen
Fühler NTC1 und NTC2 prüfen
