- Seite 1 UTi120P Benutzerhandbuch UTi120P Kompakte Wärmebildkamera P/N:110401109908X...
-
Seite 2: Beschränkte Garantie Und Haftung
UTi120P Benutzerhandbuch Vorwort Vielen Dank für Ihren Einkauf dieser neuen Wärmebildkamera UTi120P . Um dieses Produkt sicher und richtig zu verwenden, lesen Sie bitte dieses Handbuch, insbesondere die Sicherheitsanweisungen, sorgfältig durch. Nach dem Durchlesen des Handbuchs wird es empfohlen, das Handbuch zum späteren Gebrauch an einem leicht zugänglichen Ort, vorzugsweise in der Nähe des Geräts, aufzubewahren. -
Seite 3: Inhaltsverzeichnis
UTi120P Benutzerhandbuch Inhaltsverzeichnis 1. Spezifikationen ..........................3 2. Aufbau .............................5 3. Anzeige ............................6 4. Ein-/Ausschalten ..........................7 5. Menüeinführung ..........................7 6. Bild Aufnehmen und Speichern ......................9 7. Temperatureinheit ........................... 9 8. Mittelpunkt und Hi-/Lo-Temperatur verfolgen ................10 9. Farbpalette ............................ 11 10. -
Seite 4: Spezifikationen
UTi120P Benutzerhandbuch 1. Spezifikationen Temperaturbereich -20 °C ~ 400°C Grundgenauigkeit +/-2°C oder +/-2% (-10°C~400°C) Je nachdem, welcher Wert größer ist (Raumtemperatur 25°C) Emissionsgrad 0,95 (Standard: 0,95, 0,01~0,99 optional) Anzeigeauflösung 320×240 Pixel Reaktionszeit ≤500ms Auflösung der Wärmebildkamera 10800 Pixel (120 × 90 Pixel) Pixelgröße... - Seite 5 UTi120P Benutzerhandbuch Allgemeine Parameter Produktgröße (L×B×H) 76 mm×76 mm×24 mm Anzeigetyp 2,4’’ TFT LCD Anzeigeauflösung 320×240 Pixel Akku 3,7V / 1350mAh Abschaltautomatik √ Akkulaufzeit Ca. 3,5 Stunden Ladezeit 2 ~ 2,5 Stunden Zertifizierung Speicherkarte 16 GB Mikro SD Karte Lagertemperatur -20°C~60°C, -4°F~140°F...
-
Seite 6: Aufbau

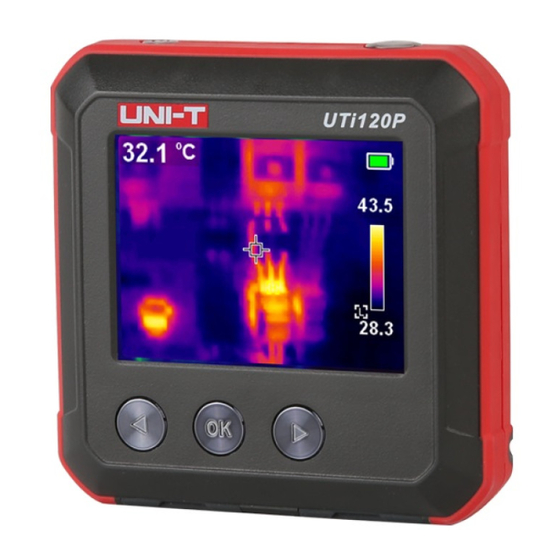

UTi120P Benutzerhandbuch 2. Aufbau Beschreibung Links-Taste / Temperaturkalibrierung-Taste OK-/ Menü-Taste Rechts-Taste / Umschalter für Schnelle Wärmeverfolgung Fenster für Infrarotwärmebild USB-Bildschirm Micro SD-Kartensteckplatz Fotografieren / Zurück-Taste Netztaste... -
Seite 7: Anzeige
UTi120P Benutzerhandbuch 3. Anzeige Anzeigegröße: 2,4’’ (495mm × 377mm) Anzeigeauflösung: 320 × 240 Pixel Beschreibung Option „Temperatur“ Option „Cursor“ Option „Farbpalette“ Option „Bildwiedergabe“ Option „Einstellungen“ Gemessene Temperatur Akkustatus Automatische Erfassung der hohen Temperatur Mittelpunkt der Temperatur Niedrige Temperatur... -
Seite 8: Ein-/Ausschalten
UTi120P Benutzerhandbuch 4. Ein-/Ausschalten Drücken Sie die Netztaste lang, um das Produkt ein-/auszuschalten. 5. Menüeinführung Schnittstelle für Wärmebild 1. Drücken Sie die Taste „OK“, um das Hauptmenü aufzurufen. 2. Drücken Sie die Taste „Links/Rechts“, um das Submenü aufzurufen. 3. Drücken Sie die Taste „OK“, um die Option zu bestätigen. -
Seite 9: Haupt- Und Submenü
UTi120P Benutzerhandbuch Haupt- und Submenü Submenü Position vom Mittelpunkt Hi-/Lo-Temperatur verfolgen... -
Seite 10: Bild Aufnehmen Und Speichern
UTi120P Benutzerhandbuch 6. Bild Aufnehmen und Speichern Drücken Sie die Taste „Fotografieren“, um das aktuelle Bild aufzunehmen. Auf dem Bildschirm wird eine Option, mit der Sie auswählen können, ob Sie das Bild speichern möchten, angezeigt. Wenn Sie die Taste „Rechts“ drücken, wird das Bild gespeichert, und wenn Sie die Taste „Links“... -
Seite 11: Mittelpunkt Und Hi-/Lo-Temperatur Verfolgen
UTi120P Benutzerhandbuch 8. Mittelpunkt und Hi-/Lo-Temperatur verfolgen Drücken Sie die Taste „OK“, um das Hauptmenü aufzurufen. Drücken Sie die Taste „Links/Rechts“, um die Option auszuwählen. Drücken Sie die Taste „OK“, um das Submenü aufzurufen. Drücken Sie die Taste „Links/Rechts“, um die Option auszuwählen und drücken Sie „OK“, um die Option zu bestätigen. -
Seite 12: Farbpalette
UTi120P Benutzerhandbuch 9. Farbpalette Zur Einpassung der Wärmefarbe gibt es drei Optionen, Eisenrot, Regenbogen und Grau. Drücken Sie die Taste „OK“, um das Hauptmenü aufzurufen, und drücken Sie die Taste „Links/Rechts“, um die Option auszuwählen. Drücken Sie die Taste „Zurück“, um diesen aktuellen Vorgang zu beenden, und zum Bildschirm für Wärmebild zurückzukehren. -
Seite 13: Bildwiedergabe
UTi120P Benutzerhandbuch 10. Bildwiedergabe Drücken Sie die Taste „OK“, um das Hauptmenü aufzurufen und drücken Sie die Taste „Links/Rechts“, um die Option für Bildwiedergabe auszuwählen. Drücken Sie die Taste „Zurück“, um zum Hauptmenü zurückzukehren. Drücken Sie die Taste „OK“, um das Submenü für Bildwiedergabe aufzurufen, und drücken Sie die Taste „Links/Rechts“, um das Bild zu durchsuchen oder zu löschen. - Seite 14 UTi120P Benutzerhandbuch Wählen Sie aus, um detaillierte Bildinformationen anzuzeigen, und drücken Sie die Taste „Zurück“, um zum Hauptmenü zurückzukehren. Rufen Sie das Submenü für Bildwiedergabe auf, drücken Sie die Taste „OK“, um die Option auszuwählen. Drücken Sie die Taste „Links/Rechts“, um „Bild löschen“ auszuwählen. Wählen Sie „√“...
-
Seite 15: Einstellungen
UTi120P Benutzerhandbuch 11. Einstellungen Wählen Sie die Option „ “ aus und drücken Sie die Taste „OK“, um die Schnittstelle für Einstellung aufzurufen. Drücken Sie die Taste „Links/Rechts“, um einen Einstellungsposten auszuwählen. Drücken Sie die Taste „OK“, um das Submenü aufzurufen und drücken Sie die Taste „Zurück“, um den aktuellen Vorgang zu beenden. -
Seite 16: Uhrzeit Und Datum
UTi120P Benutzerhandbuch 13. Uhrzeit und Datum Drücken Sie die Taste „OK“, um das Submenü für Uhrzeit & Datum aufzurufen, drücken Sie die Taste „Links/Rechts“, um die Parameter für Datum und Uhrzeit einzustellen. Drücken Sie „OK“, um die Einstellung zu speichern. Drücken Sie die Taste „Zurück“, um den aktuellen Vorgang zu beenden. -
Seite 17: Automatisches Ausschalten
UTi120P Benutzerhandbuch 15. Automatisches Ausschalten Drücken Sie die Taste „OK“, um das Submenü für Automatisches Ausschalten aufzurufen, drücken Sie die Taste „Links/Rechts“, um die Zeitdauer für Automatisches Ausschalten auszuwählen. Drücken Sie „OK“, um die Einstellung zu bestätigen. Drücken Sie die Taste „Zurück“, um den aktuellen Vorgang zu beenden. -
Seite 18: Hi/Lo-Alarm
UTi120P Benutzerhandbuch 17. HI/LO-Alarm Drücken Sie die Taste „OK“, um das Submenü für Alarm für Hohe/Niedrige Temperatur aufzurufen, drücken Sie die Taste „Links/Rechts“, um den Parameter für Alarmtemperatur einzustellen. Drücken Sie „OK“, um die Einstellung zu bestätigen. Die Benutzer können die Option für „Alarm ein-/ausschalen“... -
Seite 19: Wiederherstellung
UTi120P Benutzerhandbuch 19. Wiederherstellung Drücken Sie die Taste „OK“, um das Submenü für Wiederherstellung aufzurufen, drücken Sie die Taste „Links/Rechts“, um „Ja“ oder „Nein“ auszuwählen. Drücken Sie die Taste „OK“, um die Einstellung zu bestätigen. Drücken Sie die Taste „Zurück“, um den aktuellen Vorgang zu beenden. -
Seite 20: Wartung
UTi120P Benutzerhandbuch 21. Wartung Benutzen Sie ein feuchtes Tuch oder eine schwache Seifenlauge, um die Außenschale des Geräts zu reinigen. Bitte benutzen Sie bei der Reinigung der Außenschale, des Objektivs oder des Fensters keine Schleifmittel, keines Isopropylalkohol oder keine Lösungsmittel.
