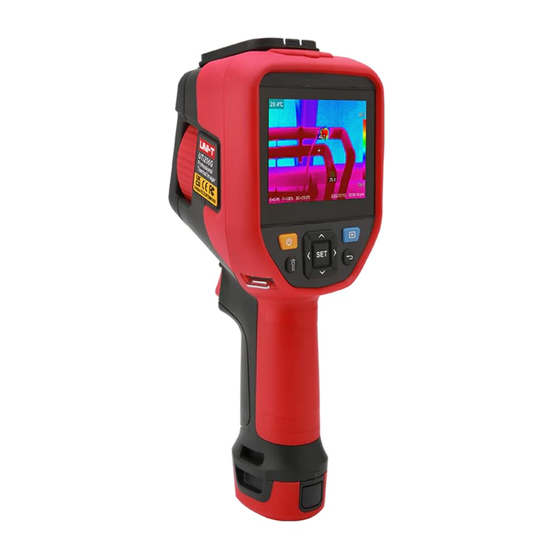

- Seite 1 UTi256G/UTi384G Benutzerhandbuch für professionelle Wärmebildkamera...
-
Seite 2: Beschränkte Garantie Und Haftung
Lieber Benutzer, Hallo! Vielen Dank für Ihren Einkauf dieser neuen Professionellen Wä rmebildkamera UTi256G/UTi384G. Um dieses Produkt richtig zu verwenden, lesen Sie bitte vorm Gebrauch den vollen Wortlaut dieses Handbuchs, insbesondere den Abschnitt „Warnungen“, sorgfältig durch. Nachdem Sie den vollen Wortlaut dieses Handbuchs durchgelesen haben, wird es empfohlen, dass Sie dieses Handbuch ordnungsgemäß... - Seite 3 UTi256G/UTi384G Professionelle Wärmebildkamera Warnungen 1) Bitte versuchen Sie, das Gerät stabil zu halten und um heftige Erschütterungen während des Gebrauchs zu vermeiden; 2) Bitte verwenden oder lagern Sie das Gerä t nicht bei einer Temperatur, die höher als die zulässige Betriebs- oder Lagerungstemperatur von diesem Gerät steht;...
-
Seite 4: Inhaltsverzeichnis
UTi256G/UTi384G Professionelle Wärmebildkamera Inhaltsverzeichnis Abschnitt 1 Technische Spezifikationen ...................... 5 Abschnitt 2 Einführung in Produktkomponenten ..................7 Abschnitt 3 Liste der Schnittstellenbereiche ....................8 Abschnitt 4 Aufnahme ..........................14 Abschnitt 5 Galerie ............................14 Abschnitt 6 Einstellung ..........................17 Abschnitt 7 Verbindung mit externen Gerä ten ..................21 Abschnitt 8 PC-Analysesoftware ........................ -
Seite 5: Abschnitt 1 Technische Spezifikationen
UTi256G/UTi384G Professionelle Wärmebildkamera Abschnitt 1 Technische Spezifikationen Geräte UTi256G UTi384G Detektortyp Ungekü hlter FPA-Detektor Spektralbereich 7,5-14μm 17μm Pixelgröße IR-Auflösung 256×192 384×288 28° ×20° 42° ×30° Bildrate 30Hz NETD 40mk Räumliche Auflösung 1,91mrad Fokus Manuell Temperaturmessbereich -20° C~550° C ± 2° C~± 2% （Nehmen Sie den Maximalwert, -10℃~550℃,... - Seite 6 UTi256G/UTi384G Professionelle Wärmebildkamera Digitalzoom 2×, 4× Wenn die eingestellte Temperaturschwelle Farbalarm überschritten wird, ändert sich die Cursorfarbe, um zu alarmieren. Rotglü hend, HC-Regenbogen, Regenbogen, Lava, Palette Eisenrot, Schwarzglühend, Weißglü hend √ Bluetooth √ Sprachaufnahme √ WiFi-Fotoherunterladen √ WiFi Live Video √...
-
Seite 7: Abschnitt 2 Einführung In Produktkomponenten
UTi256G/UTi384G Professionelle Wärmebildkamera Abschnitt 2 Einführung in Produktkomponenten Beschreibung Beschreibung USB-Schnittstelle (Typ C) Batteriebauteile Micro SD-Kartensteckplatz Kameraauslöser Laserauslöser Einstellung-Taste Fokussierrad Netztaste Laser Beleuchtung-Taste Kamerafenster des sichtbaren Lichts Richtung-Taste Infrarot-Wä rmebildfenster Galerie-Taste LED-Licht Zurück-Taste 7 / 24... -
Seite 8: Abschnitt 3 Liste Der Schnittstellenbereiche
UTi256G/UTi384G Professionelle Wärmebildkamera Abschnitt 3 Liste der Schnittstellenbereiche Echtzeitbild-Schnittstelle 1. Obere Statusleiste: Laser, Digitalzoom, Taschenlampe, WiFi, Bluetooth, Batterieleistung und Ladestatus anzeigen; 2. Untere Statusleiste: Emissionsgrad, optische Transmission, Reflexionstemperatur, Datum und Uhrzeit anzeigen; 3. Digitalzoom: Vergrößern oder Verkleinern Sie mit zwei Fingern, um elektronisches Zoom zu realisieren. - Seite 9 UTi256G/UTi384G Professionelle Wärmebildkamera 1. Temperaturmessparameter: Emissionsgrad, optische Transmission, Reflexionstemperatur und Taupunkt können aufgrund der Zieltemperatur eingestellt werden; Emissionsgrad: Klicken Sie, um die Schnittstelle für Emissionsgrad aufzurufen. Wä hlen Sie [Benutzerdefiniert] aus. Schieben Sie den entsprechenden Wert, um ihn zu ändern. Der Bereich wird von 0,01 bis 1,00 kontrolliert.
- Seite 10 UTi256G/UTi384G Professionelle Wärmebildkamera Reflexionstemperatur: Wählen Sie im Bereich von -40 bis 2000° C aus. Taupunkt: Die Umgebungstemperatur und die relative Luftfeuchtigkeit können in der Schnittstelle für Taupunkt eingestellt werden. Anhand der Umgebungstemperatur und der relativen Luftfeuchtigkeit kann der Taupunktwert ermittelt werden.
- Seite 11 UTi256G/UTi384G Professionelle Wärmebildkamera 3. Palette: Rotglühend, HC-Regenbogen, Regenbogen, Lava, Eisenrot, Schwarzglühend, Weißglühend; 4. Bildschirmanalysator Grafiken für Punkt, Rechteck, Kreis und Linien kö nnen hinzugefü gt werden, sowie die Temperaturdifferenzen der Analyseobjekte können verglichen werden; Analyseobjekt hinzufü gen/löschen: Klicken Sie auf das Symbol fü r das entsprechende Analyseobjekt, um ein Analyseobjekt hinzuzufügen;...
- Seite 12 UTi256G/UTi384G Professionelle Wärmebildkamera Drücken Sie lang auf ein beliebiges Analyseobjekt über den Berührungsbildschirm, und das System wird automatisch die Seite für Objektbearbeitung anzeigen; Temperaturmarke: Maximale Temperatur, Minimale Temperatur und durchschnittliche Temperatur; Zentrieren: Das Analyseobjekt zentrieren Löschen: Das aktuelle Analyseobjekt löschen ...
- Seite 13 UTi256G/UTi384G Professionelle Wärmebildkamera Aufwärtsisotherme: Klicken Sie auf „ “, um den Bildmodus für Aufwärtsisotherme aufzurufen; Abwärtsisotherme: Klicken Sie auf „ “, um den Bildmodus für Abwärtsisotherme aufzurufen; Isotherme außerhalb des Intervalls: Klicken Sie auf „ “, um den Bildmodus für Isotherme außerhalb des Intervalls aufzurufen;...
-
Seite 14: Abschnitt 4 Aufnahme
UTi256G/UTi384G Professionelle Wärmebildkamera Abschnitt 4 Aufnahme Foto aufnehmen Im Einstellungsmenü stellen Sie den Aufnahmemodus ein, um ein Foto aufzunehmen. Im Echtzeit-Vorschaustatus drücken Sie die Taste „Auslöser“, um Fotos aufzunehmen. Video Im Einstellungsmenü stellen Sie den Aufnahmemodus ein, um Video aufzunehmen. Im Echtzeit-Vorschaustatus drücken Sie die Taste „Auslöser“, um Video aufzunehmen, und dann... - Seite 15 UTi256G/UTi384G Professionelle Wärmebildkamera Bild bearbeiten 1. Klicken Sie auf ein beliebiges Bild in der Galerie, um die Anzeigeschnittstelle fü r großes Bild aufzurufen; 2. Klicken Sie auf die Taste „ “, um das mit den aktuellen Bild entsprechende Bild des sichtbaren Lichts anzuzeigen;...
-
Seite 16: Video Bearbeiten
UTi256G/UTi384G Professionelle Wärmebildkamera 9. Bild speichern: Sie können die Methode zum Speichern des Bildes auswählen, einschließlich „ Abbrechen“, „Überschreiben“ und „Speichern unter“. Video bearbeiten Klicken Sie auf „MP4 Video“ in der Galerie, um die Videoschnittstelle aufzurufen; MP4 Video: Es kann abgespielt, gezogen und angehalten werden. -
Seite 17: Abschnitt 6 Einstellung
UTi256G/UTi384G Professionelle Wärmebildkamera Irgd Video-Bedienung: Sie können Video abspielen, anhalten und ziehen, und Sie können die Temperaturparameter des Videos ändern. Siehe die Einstellungsmethode in der Menüleiste. Abschnitt 6 Einstellung Klicken Sie auf „ “ in der Menüleiste, um die Einstellungsschnittstelle aufzurufen Fotomodus Sie können den Aufnahmemodus auswählen: Fotoaufnahme, Videoaufnahme und... -
Seite 18: Helligkeit
UTi256G/UTi384G Professionelle Wärmebildkamera Schnittstelle für Echtzeitbild zurück. Falls die Temperatur in der Szene niedriger als 32° C steht, wird das Symbol fü r niedrige Temperatur auf dem Gerät angezeigt, bis dass der Alarm beendet; Wenn Sie der Alarmschalter für hohe Temperatur und der Alarmschalter für niedrige Temperatur gleichzeitig einschalten, wird der Alarm fü... - Seite 19 UTi256G/UTi384G Professionelle Wärmebildkamera der Konfigurationsschnittstelle geben Sie einen gültigen Hotspot-Namen „camera“ (Passwort: 12345678) ein, und klicken Sie auf „OK“, um es erfolgreich zu speichern. Wenn Sie auf „Hotspot-Schalter einschalten“ klicken, wird der Hotspot zur Verbindung gesucht. Bluetooth Bluetooth 1. Schalten Sie den Bluetooth-Kopfhörer ein, drücken und halten Sie die Taste „Anruf“ 3 Sekunden, um den Paarungsmodus aufzurufen;...
-
Seite 20: Einheit Wechseln
UTi256G/UTi384G Professionelle Wärmebildkamera Einheit wechseln Die Benutzer können die Temperatureinheiten gemäß ihren eigenen Bedienungsgewohnheiten auswählen: Celsius, Fahrenheit, Kelvin. Einheit wechseln Die Benutzer können die Abstandeinheiten gemäß ihren eigenen Bedienungsgewohnheiten auswählen: Meter und Yards. Abstandeinheit Zielabstand Der Abstand kann aufgrund des Zielabstands im Bereich von 0,5m bis 3,0m ausgewählt werden. -
Seite 21: Abschnitt 7 Verbindung Mit Externen Geräten
UTi256G/UTi384G Professionelle Wärmebildkamera Datum und Uhrzeit Datum und Uhrzeit des Systems werden manuell eingestellt. Lokale Aktualisierung Stellen Sie das Aktualisierungspaket im Verzeichnis „/gcamera/update“. Wenn Sie auf „Aktualisierung starten“ klicken, wird das Aktualisierungspaket erkannt. Wenn Sie auf „Aktualisieren“ klicken, wird das System nach der Aktualisierung und nach dem Neustart auf die neueste Version aktualisiert. -
Seite 22: Tf-Karte-Date Überprüfen
UTi256G/UTi384G Professionelle Wärmebildkamera 1. Interne Speicherdaten anzeigen Nach dem Anschluss des USB-Kabels an den Computer öffnen Sie „Diesen Computer“ und überprü fen Sie die Information zur internen Speicherplatte. Klicken Sie, um in das Speichergerä t zu gelangen, und finden Sie den Ordner, in dem die Bilder gespeichert sind. Der spezifische Pfad ist... -
Seite 23: Abschnitt 10 Zusammenfassung Der Häufig Gestellten Fragen
UTi256G/UTi384G Professionelle Wärmebildkamera Abschnitt 10 Zusammenfassung der Häufig Gestellten Fragen Probleme Ursachen Maßnahmen Laden Sie vorm Gebrauch die Batterie Schwache Batterie erneut Entfernen Sie die Batterie, setzen Sie Es kann nicht Schlechter Batteriekontakt sie wieder in das Batteriefach ein und... - Seite 24 UTi256G/UTi384G Professionelle Wärmebildkamera Hinweis: Diese Ausrüstung wurde getestet und unterliegt den gemäß Teil 15 der FCC-Vorschriften fü r digitale Gerä te der Klasse A festgelegten Beschränkungen. . Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bieten, wenn das Gerät in einer gewerblichen Umgebung eingesetzt wird.
