- Seite 1 UTi120T Benutzerhandbuch UTi120T Tragbare Wärmebildkamera Benutzerhandbuch www.uni-trend.com P/N:110401108946X...
-
Seite 2: Beschränkte Garantie Und Haftung
UTi120T Benutzerhandbuch Vorwort Vielen Dank für Ihren Einkauf dieser neuen Wärmebildkamera UTi120T. Um dieses Produkt sicher und richtig zu verwenden, lesen Sie bitte dieses Handbuch, insbesondere den Abschnitt Vorsichtsmaßnahmen, sorgfältig durch. Nach dem Durchlesen des Handbuchs wird es empfohlen, das Handbuch zum späteren Gebrauch an einem leicht zugänglichen Ort, vorzugsweise in der Nähe des Geräts, aufzubewahren. -
Seite 3: Vorsichtsmaßnahmen
UTi120T Benutzerhandbuch 1. Vorsichtsmaßnahmen Bitte befolgen Sie jederzeitig die nachstehenden Vorsichtsmaßnahmen. Bei der Verwendung dieses Geräts halten Sie bitte es so stabil wie möglich, um heftiges Schütteln zu vermeiden. Bitte verwenden Sie das Gerät nicht in einer Umgebung, in der die Betriebs-/Lagertemperatur ... - Seite 4 UTi120T Benutzerhandbuch 6) Laden Sie den Akku wie in diesem Handbuch beschrieben auf und halten Sie die nachstehenden Ladeverfahren und -vorsichtsmaßnahmen ein. Falsche Ladevorgang kann dazu führen, dass der Akku reiß oder beschädigt wird oder Verletzung verursacht. Bitte befolgen Sie die nachstehenden Maßnahmen, um das Gerät zu wischen: ...
-
Seite 5: Erscheinungsbild

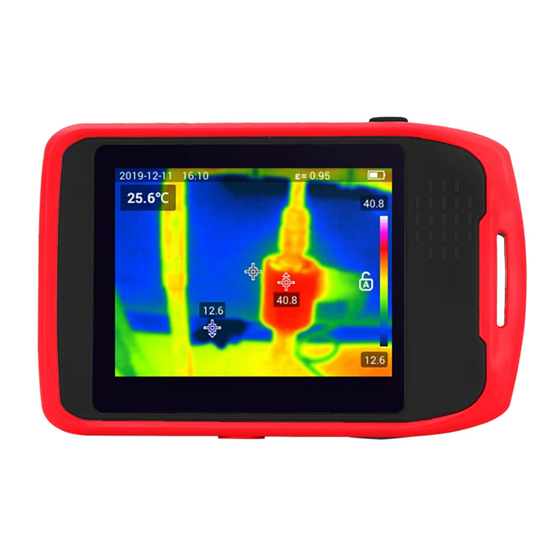

UTi120T Benutzerhandbuch 2. Erscheinungsbild Beschreibung Loch für Stativbefestigung: Standard 1/4-20 UNC USB-Schnittstelle (Typ C): Das Gerät kann während der Verwendung per PC und Ladegerät aufgeladen und kann über das USB-Kabel Bilder oder Videos auf einen PC übertragen. Netztaste: Halten Sie die Taste 2 Sekunden gedrückt, um das Gerät ein-/auszuschalten. -
Seite 6: Sprache Beim Ersten Start Auswählen
UTi120T Benutzerhandbuch 2.1 Ladebildschirm Wenn das Gerät im ausgeschalteten Status aufgeladen wird, wird der Ladestatus 5 Sekunden auf dem Bildschirm angezeigt. Drücken Sie die Netztaste, um den Ladestatus noch einmal anzuzeigen. 2.2 Sprache beim ersten Start Auswählen Wählen Sie die gewünschte Sprache aus und klicken Sie zur Bestätigung auf „OK“. Spätere... -
Seite 7: Beschreibung Über Bildschirm
UTi120T Benutzerhandbuch 2.3 Beschreibung über Bildschirm Beschreibung Temperatur des Mittelpunkts: Die Einheit kann zwischen ℃ und ℉ umgeschaltet werden. Datum: Jahr, Monat und Tag werden angezeigt. Das Format kann eingestellt werden. Zeit: Stunde und Minute werden angezeigt. Das Format kann eingestellt werden. -
Seite 8: Beobachtung
UTi120T Benutzerhandbuch 3. Beobachtung 3.1 Hauptmenü Öffnen/Schließen Tippen Sie auf eine leere Stelle auf dem Bildschirm, um das Hauptmenü zu öffnen/schließen. 3.2 Bild Erfassen Drücken Sie die Taste „Bilderfassung“ oder doppelklicken Sie auf den Bildschirm, um das aktuelle Bild zu erfassen, und das Bild wird automatisch gespeichert. - Seite 9 UTi120T Benutzerhandbuch 3.3 Bild Anzeigen Das Gerät kann mindestens 500 Bilder speichern. Die Bilder werden nach Aufnahmedatum geordnet, wobei die neuesten Bilder ganz oben stehen. Die Bildlaufleiste auf der Seite der Galerie zeigt an, ob es mehr Bilder gibt. Falls es nicht angezeigt wird, beträgt die Anzahl der gespeicherten Bilder weniger als 4.
- Seite 10 UTi120T Benutzerhandbuch 3.3.1 Bildinformation Anzeigen 1. Öffnen Sie ein Bild im Vollbildmodus. 2. Tippen Sie auf das Symbol „ “, um detaillierte Informationen des Bildes anzuzeigen. 3. Tippen Sie auf das Symbol „ “, um zum vorherigen Verzeichnis zurückzukehren. 3.3.2 Ein Bild im Modus für Sichtbares Licht anzeigen 1.
-
Seite 11: Ein Bild Löschen
UTi120T Benutzerhandbuch 3.4 Bilder löschen 3.4.1 Ein Bild löschen 1. Öffnen Sie ein Bild im Vollbildmodus. 2. Wenn Sie auf das Symbol „ “ tippen, wird ein Tipp „Bild löschen?“ angezeigt. 3. Tippen Sie auf „Löschen“, um das Bild zu löschen. -
Seite 12: Methode Zur Temperaturmessung
UTi120T Benutzerhandbuch 4. Methode zur Temperaturmessung 4.1 Schieberegler für Bildmischung 1. Öffnen Sie das Hauptmenü. 2. Tippen Sie auf das Symbol „ “, um die Schnittstelle für den Schieberegler für Bildmischung aufzurufen. 3. Schieben Sie den Schieberegler nach links oder rechts, um den Prozentsatz der Bildmischung (standardmäßig 100 %) einzustellen. - Seite 13 UTi120T Benutzerhandbuch 5. Analyseobjekt Öffnen Sie das Hauptmenü und tippen Sie auf das Symbol „ “, um das Menü für Analyseobjekt aufzurufen. 5.1 Punktanalyseobjekt 1. Tippen Sie auf das Symbol „ “, um das Menü für Analyseobjekt und die Mittelpunktmarke anzuzeigen.
- Seite 14 UTi120T Benutzerhandbuch 5.2 Rechteckiges Analyseobjekt 1. Tippen Sie im Menü für Analyseobjekt auf das Symbol „ “, um ein rechteckiges Analyseobjekt hinzuzufügen. 2. Tippen Sie ohne Loslassen auf den rechteckigen Bereich, um die maximale/minimale Temperaturanzeige für das rechteckige Analyseobjekt ein-/auszuschalten.
- Seite 15 UTi120T Benutzerhandbuch 6. Palette 1. Öffnen Sie das Hauptmenü. 2. Tippen Sie auf das Symbol „ “, um das Menü für Palette aufzurufen. 3. Tippen Sie auf die Miniaturansicht der Palette, um die Palette des Bildes zu ändern (standardmäßig Eisenrot).
- Seite 16 UTi120T Benutzerhandbuch Tippen Sie auf das Symbol „ “ im Menü für Licht, um den Blitz ein-/auszuschalten (standardmäßig Aus). Tippen Sie auf das Symbol „ “ im Menü für Licht, um die Lampe ein-/auszuschalten (standardmäßig Aus).
-
Seite 17: Einstellungen
UTi120T Benutzerhandbuch 8. Einstellungen Öffnen Sie das Hauptmenü und tippen Sie auf das Symbol „ “, um das Einstellungsmenü aufzurufen. 8.1 Messparameter 8.1.1 Emissionsgrad 1. Tippen Sie auf die Option „Emissionsgrad“ im Einstellungsmenü, um die Schnittstelle für Einstellung aufzurufen. Die Optionen für den Kunden und das Material sind verfügbar. -
Seite 18: Geräteeinstellungen
UTi120T Benutzerhandbuch 8.1.3 Abstand 1. Tippen Sie auf die Option „Abstand“ im Einstellungsmenü, um die Schnittstelle für Einstellung aufzurufen. 2. Schieben Sie den Wert nach oben oder unten mit Ihrem Finger, um den Abstand zu erhöhen oder zu verringern (Schritt: 0,1; Bereich: 0,5m~ 3m; Standard: 1m). -
Seite 19: Automatisches Ausschalten
UTi120T Benutzerhandbuch 8.2.2 Bild des Sichtbaren Lichts Speichern 1. Tippen Sie auf die Option „Bild des sichtbaren Lichts speichern“ im Einstellungsmenü, um die Schnittstelle für Einstellung aufzurufen. 2. Tippen Sie, um die gewünschte Option aus 640×480 und 320×240 (Standard: 320×240) auszuwählen. -
Seite 20: Datum Und Uhrzeit
UTi120T Benutzerhandbuch 8.2.4 Datum und Uhrzeit 1. Tippen Sie auf die Option „Datum & Uhrzeit“ im Einstellungsmenü, um die Schnittstelle für Einstellung aufzurufen. 2. Tippen Sie, um das gewünschte Format aus 12-Stundenuhr und 24-Stundenuhr (Standard: 24-Stundenuhr) auszuwählen. 3. Tippen Sie, um das gewünschte Datumformat aus YYYY-MM-DD, MM-DD-YYYY und DD-MM-YYYY (Standard: YYYY-MM-DD) auszuwählen. -
Seite 21: Alarmeinstellung
UTi120T Benutzerhandbuch 1. Tippen Sie auf die Option „Temperatur im Vollbild markieren“ im Einstellungsmenü, um die Schnittstelle für Einstellung aufzurufen. 2. Tippen Sie auf die Leiste für T Max/T Min, um die Anzeige für maximale/minimale Temperatur ein-/auszuschalten (Standard: Aus). 3. Tippen Sie auf „... -
Seite 22: Anzeigehelligkeit
UTi120T Benutzerhandbuch 8.2.7 Anzeigehelligkeit 1. Tippen Sie auf die Option „Anzeigehelligkeit“ im Einstellungsmenü, um die Schnittstelle für Einstellung aufzurufen. 2. Bewegen Sie den Schieberegler nach links (niedrig) oder rechts (hoch), um die Anzeigehelligkeit einzustellen (Standard: 50%). 3. Tippen Sie auf „... -
Seite 23: Temperatureinheit
UTi120T Benutzerhandbuch 8.2.9 Temperatureinheit 1. Tippen Sie auf die Option „Temperatureinheit“ im Einstellungsmenü, um die Schnittstelle für Einstellung aufzurufen. 2. Tippen Sie, um ℃ oder ℉ auszuwählen (Standard: ℃). 3. Tippen Sie auf „ “, um zum vorherigen Verzeichnis zurückzukehren. -
Seite 24: Wi-Fi-Hotspot
UTi120T Benutzerhandbuch 8.2.11 Wi-Fi-Hotspot 1. Tippen Sie auf die Option „Wi-Fi-Hotspot“ im Einstellungsmenü, um die Schnittstelle für Einstellung aufzurufen. Der SSID (Wärmebildkamera) und das Passwort (88888888) werden angezeigt. 2. Tippen Sie auf die Wi-Fi-Leiste, um den Wi-Fi-Hotspot ein-/auszuschalten (Standard: Aus). -
Seite 25: Wärmebildkamera Zurückzusetzen
UTi120T Benutzerhandbuch 8.3.2 Wärmebildkamera zurückzusetzen 1. Tippen Sie auf die Option „Standardkamera zurücksetzen“ im Einstellungsmenü, um die Schnittstelle für Einstellung aufzurufen. Optionen „Wiederherstellung Werkeinstellung“ und „Löschen aller gespeicherten Bilder“ sind verfügbar. 2. Wenn „Wiederherstellung auf standardmäßige Werkeinstellung“ ausgewählt wird, wird das Dialogfenster, in dem Sie gefragt werden, ob Sie auf die Werkeinstellung zurücksetzen, angezeigt. -
Seite 26: Spezifikationen
UTi120T Benutzerhandbuch 8.3.4 Hilfe Tippen Sie auf die Option „Hilfe“ im Einstellungsmenü, um die Hilfeinformation zum Menü für Analyseobjekt und zur Einstellung der Pegelspanne anzuzeigen. 9. Spezifikationen Modell UTi120T IR-Auflösung 120×90 Pixel Sichtfeld (FOV) 51° × 38° Minimaler Bildabstand 0,5m... - Seite 27 UTi120T Benutzerhandbuch Blende F1.13 Infrarotbildrate 25Hz Fokussieren Fokussierfrei Detektor Detektortyp UFPA Wellenlängenbereich 7,5μm~14μm Pixelgröße 17μm Bildanzeige Anzeigetyp Anzeigeauflösung 320×240 Pixel Bildschirmgröße 3,5‘‘ Berührungsbildschirm Kapazitiver Bildschirm Bildmodus Infrarotbild Bild des sichtbaren Lichts Vollbildmischung Bild-in-Bild Messung Temperaturbereich -20℃~150℃, 100℃~400℃ (Automatisches Umschalten) Genauigkeit ≥0℃: +/-2℃...
- Seite 28 UTi120T Benutzerhandbuch Messanalyse Messpunkt Zusätzlich zum Mittelpunkt kann ein anderer Punkt hinzugefügt, bewegt und gelöscht werden. Messbereich Ein rechteckiger Bereich kann hinzugefügt, verschoben und gelöscht werden Automatische Verfolgerung 1. Verfolgerung der maximalen/minimalen Temperatur für hohen/niedrigen Temperatur Vollbild 2. Verfolgerung der maximalen/minimalen Temperatur für...
- Seite 29 UTi120T Benutzerhandbuch Datum und Zeiteinstellung Modus für Vollbild Format von Datum und Uhrzeit Anzeigehelligkeit Manuell einstellbar Werkeinstellung Löschen aller gespeicherten Bilder Hilfeinformation Abstandseinheit m/ft Temperatureinheit ℃/℉ Sprache Vereinfachtes Chinesisch, Englisch Automatisches Ausschalten Nie, 5 Minuten, 20 Minuten Bild speichern Speichermedium Interner Speicher für mindestens 500 Bilder...
- Seite 30 UTi120T Benutzerhandbuch Tasten Netztaste, Taste für Bilderfassung Akku Akkutyp Intern wiederaufladbar, Li-ion-Akku (nicht abnehmbar) Akkulebensdauer ≥ 2 Stunden (ohne Wi-Fi) Lademodus Aufgeladen durch Netzadapter DC 5V / USB-Schnittstelle von PC Ladezeit ≤1,5 Stunden Umgebungsparameter Betriebstemperatur -10℃~50℃ Speicherungstemperatur -40℃~70℃ Feuchte Schutzklasse...
- Seite 31 UTi120T Benutzerhandbuch 10. Zubehör USB-Kabel Handschlaufe Benutzerhandbuch Tragtasche Datendownload-Karte No.6, Gong Ye Bei 1st Road, Songshan Lake National High-Tech Industrial Development Zone, Dongguan City, Guangdong Province, China Tel.: (86-769)8572 3888 www.uni-trend.com...
