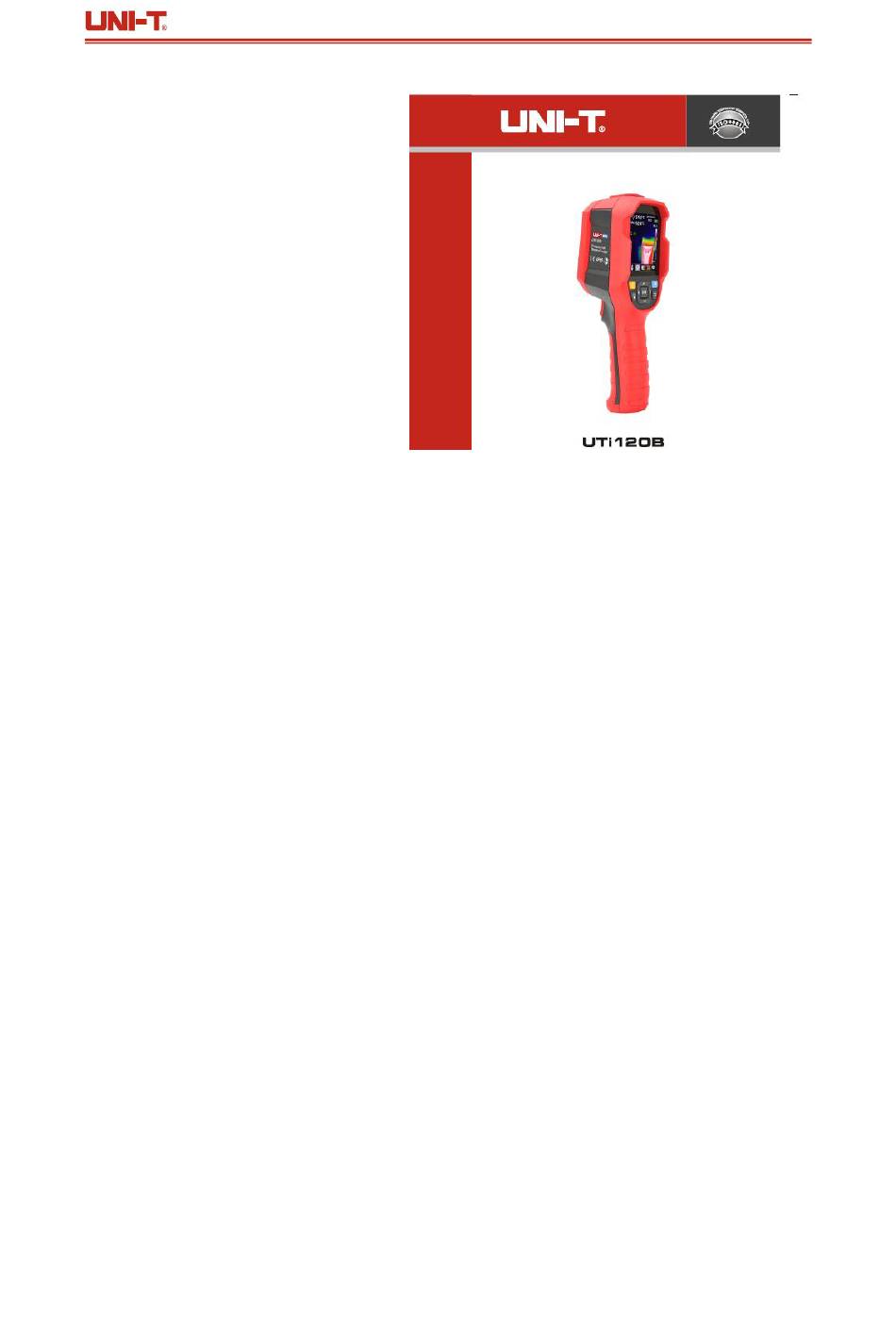

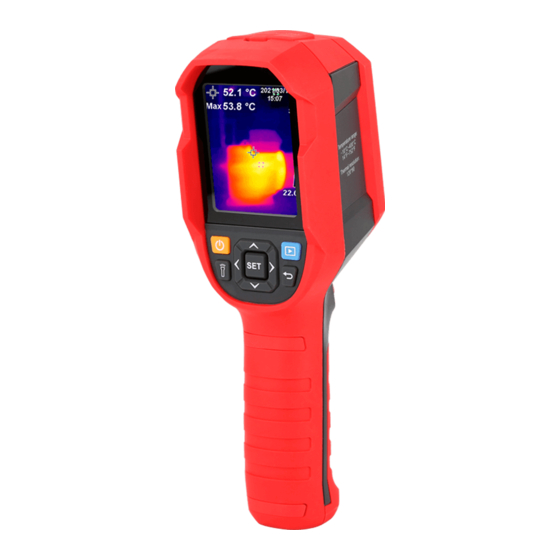

- Seite 1 UTi120B Benutzerhandbuch UTi120B Professionelle Wärmebildkamera P/N:110401111048X...
-
Seite 2: Beschränkte Garantie Und Haftung
UTi120B Benutzerhandbuch Vorwort Vielen Dank für Ihren Einkauf dieses neuen Produkts Wärmebildkamera UTi120B. Um dieses Produkt sicher und richtig zu verwenden, lesen Sie bitte dieses Handbuch, insbesondere die Sicherheitsanweisungen, sorgfältig durch. Nach dem Durchlesen des Handbuchs wird es empfohlen, das Handbuch zum späteren Gebrauch an einem leicht zugänglichen Ort, vorzugsweise in der Nähe des Geräts, aufzubewahren. -
Seite 3: Inhaltsverzeichnis
UTi120B Benutzerhandbuch Inhaltsverzeichnis 1. Spezifikationen ..........................3 2. Aufbau .............................5 3. Anzeige ............................6 4. Ein-/Ausschalten ..........................6 5. Menüeinführung ..........................7 6. Bildfusion ............................7 7. Auswahl der Temperatureinheit ......................8 8. Mittelpunkt und Hohe/Niedrige Temperatur Verfolgen ..............8 9. Farbpalette Auswählen ........................9 10. -
Seite 4: Spezifikationen
UTi120B Benutzerhandbuch 1. Spezifikationen Sensor UFPA Temperaturbereich -20 °C ~ 400°C Grundgenauigkeit +/-2°C oder +/-2% (-10°C~400°C) Je nachdem, welcher Wert größer ist (Raumtemperatur 25°C) Messauflösung 0,1°C Modus Auto gain Messabstand 50cm Reaktionszeit ≤500ms Emissionsgrad 0,01~0,99 optional (Standard: 0,95) IR-Auflösung 10.800 Pixel (120 * 90) Pixelgröße... - Seite 5 UTi120B Benutzerhandbuch Bildmodus Thermal, Digital (Bild des sichtbaren Lichts) Fusion (Bildmischung) Temperaturalarm Symbol-Alarm / LED-Alarm / Audio-Alarm PC-Software Echtzeitbild-Übertragung Ja (Echtzeit-Bildprojektion über PC-Software) Datenübertragung Typ-C USB-Schnittstelle Produktgröße (L×B×H) 236 mm × 75,5 mm × 86 mm Anzeigetyp 2,8’’ TFT LCD Anzeigeauflösung...
-
Seite 6: Aufbau
UTi120B Benutzerhandbuch 2. Aufbau Beschreibung Beschreibung USB-Schnittstelle (Typ C) Blitzlichttaste SD-Kartensteckplatz Links-Taste Schnittstellendeckel Unten-Taste LED-Licht Oben-Taste Objektiv der Infrarotkamera Wiedergabe-Taste Objektiv der Kamera des sichtbaren Rechts-Taste Lichts Auslöser Zurück-Taste LCD-Anzeige Einstellung-Taste Netztaste Loch für Stativbefestigung... -
Seite 7: Anzeige
UTi120B Benutzerhandbuch 3. Anzeige Anzeigegröße: 2,8’’ Anzeigeauflösung: 320 (vertikal) × 240 (horizontal) Pixel Beschreibung Beschreibung Option für Temperatureinheit Punkt mit minimaler Temperatur Option für Cursor Mittelpunkt Option für Farbpalette Temperatur des Mittelpunkts Option für Alarm für Hohe / Niedrige Maximale Temperatur Temperatur Option für Einstellungen... -
Seite 8: Menüeinführung
UTi120B Benutzerhandbuch 5. Menüeinführung Seite für Wärmebild Hauptmenü Submenü 6. Bildfusion Dieses Produkt kann Echtzeit-IR-Bilder erfassen und gemessene Temperatur anzeigen. Drücken Sie die Taste „Links/Rechts“, um die Fusionsrate ab 0% (reines Bild des sichtbaren Lichts), 25 %, 50 %, 75 %, 100 % (reines Infrarotbild) auszuwählen. Der beste Fusionsabstand beträgt ≥ 1m. -
Seite 9: Auswahl Der Temperatureinheit
UTi120B Benutzerhandbuch 7. Auswahl der Temperatureinheit 1. Drücken Sie die Taste „Einstellung“, um das Hauptmenü aufzurufen. 2. Drücken Sie die Taste „Links/Rechts“, um die Option auszuwählen. 3. Drücken Sie die Taste „Einstellung“, um das Submenü für Temperatureinheit aufzurufen. 4. Drücken Sie die Taste „Oben/Unten“, um „°C“ oder „°F“ auszuwählen. -
Seite 10: Farbpalette Auswählen
UTi120B Benutzerhandbuch 9. Farbpalette Auswählen 1. Drücken Sie die Taste „Einstellung“, um das Hauptmenü aufzurufen. 2. Drücken Sie die Taste „Links/Rechts“, um die Option auszuwählen. 3. Drücken Sie die Taste „Einstellung“, um das Submenü für Farbpalette aufzurufen. 4. Drücken Sie die Taste „Oben/Unten“, um die gewünschte Farbe aus Eisenrot, Regenbogen und Weißglühend, Rotglühend und Schwarzglühend auszuwählen. -
Seite 11: Einstellungen
UTi120B Benutzerhandbuch 11. Einstellungen Einstellungsmenü“ aufrufen: 1. Drücken Sie die Taste „Einstellung“, um das Hauptmenü aufzurufen. 2. Drücken Sie die Taste „Links/Rechts“, um die Option auszuwählen. 3. Drücken Sie zur Bestätigung der Taste „Einstellung“. 11.1 Sprache Sprache einstellen: 1. Wählen Sie die Option „Sprache“ (Taste „Oben/Unten“) im Einstellungsmenü aus. -
Seite 12: Datum Und Uhrzeit
UTi120B Benutzerhandbuch 11.2 Datum und Uhrzeit Datum & Uhrzeit einstellen: 1. Drücken Sie die Option „Datum & Uhrzeit“ (Taste „Oben/Unten“) im Einstellungsmenü aus. 2. Drücken Sie die Taste „Einstellung“, um das Submenü für Datum & Uhrzeit aufzurufen. 3. Drücken Sie die Taste „Links/Rechts“, um den einzustellenden Parameter auszuwählen. -
Seite 13: Automatisches Ausschalten
UTi120B Benutzerhandbuch Hinweis: Die Auswahl des Werts für Emissionsgrad ist ganz wichtig für die Genauigkeit der Temperaturmessung, da der Emissionsgrad einen bedeutenden Einfluss auf die Temperatur der gemessenen Oberfläche hat. Über Werte für Emissionsgrad der allgemeinen Materialien siehe bitte die Tabelle des Allgemeinen Emissionsgrads im Anhang. -
Seite 14: Alarmtemperaturen
UTi120B Benutzerhandbuch 11. 6 Temperaturbalken Temperaturbalken ein-/ausschalten: 1. Wählen Sie die Option „Temperaturbalken“ (Taste „Oben/Unten“) im Einstellungsmenü aus. 2. Drücken Sie die Taste „Einstellung“, um das Submenü für Temperaturbalken aufzurufen. 3. Drücken Sie die Taste „Oben/Unten“, um „Ein“ oder „Aus“ auszuwählen. -
Seite 15: Geräteinformation
UTi120B Benutzerhandbuch 11.8. Geräteinformation Geräteinformation anzeigen: 1. Wählen Sie die Option „Geräteinformation“ (Taste „Oben/Unten“) im Einstellungsmenü aus. 2. Drücken Sie die Taste „Einstellung“, um die detaillierte Geräteinformation anzuzeigen. 3. Drücken Sie die Taste „Zurück“, um den aktuellen Vorgang zu beenden. -
Seite 16: Sd-Karte Formatieren
UTi120B Benutzerhandbuch 11.10 SD-Karte Formatieren SD-Karte formatieren: 1. Wählen Sie die Option „SD-Karte Formatieren“ (Taste „Oben/Unten“) im Einstellungsmenü aus. 2. Drücken Sie die Taste „Einstellung“, um das Submenü für SD Formatieren aufzurufen. 3. Drücken Sie die Taste „Oben/Unten“, um „Ja“ auszuwählen. -
Seite 17: Usb-Kommunikation
UTi120B Benutzerhandbuch 11.12 USB-Modus USB-Modus einstellen: 1. Wählen Sie die Option „USB-Modus“ (Taste „Oben/Unten“) im Einstellungsmenü aus. 2. Drücken Sie die Taste „Einstellung“, um das Submenü für USB-Modus aufzurufen. 3. Drücken Sie die Taste „Oben/Unten“, um USB-Disk oder USB-Kamera auszuwählen. -
Seite 18: Aufladen
UTi120B Benutzerhandbuch 14. Aufladen Beim Aufladen verwenden Sie bitte einen sicherheitszertifizierten Netzadapter 5V/1A oder 5V/2A. Bitte schalten Sie das Produkt während des Ladevorgangs nicht einfach aus. Sollte Herunterladen oder Neustart erforderlich sein, entfernen Sie bitte das Typ-C-Netzkabel und unterbrechen Sie zunächst die Netzstromversorgung. -
Seite 19: Anhang
Klebeband 0,09 Rost Kupferplatte 0,06 Gips 0,75 Dunkles Aluminium 0,95 Farbe Menschliche Haut 0,98 Gummi 0,95 Asphalt 0,96 Erde 0,93 PVC-Material 0,93 Hinweis: Dieses Benutzerhandbuch kann von der offiziellen Website von Uni-Trend heruntergeladen werden (siehe Bedienungsanleitung zum Herunterladen der UNI-T-Dokumente). - Seite 20 UTi120B Benutzerhandbuch No.6, Gong Ye Bei 1st Road, Songshan Lake National High-Tech Industrial Development Zone, Dongguan City, Guangdong Province, China...
