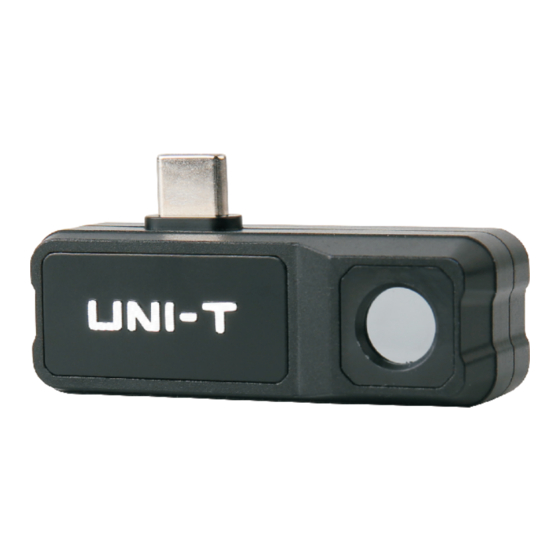

- Seite 1 UTi120Mobile Benutzerhandbuch UTi120Mobile Wärmebildkamera für Smartphone P/N:110401110192X...
-
Seite 2: Beschränkte Garantie Und Haftung
UTi120Mobile Benutzerhandbuch Vorwort Vielen Dank für Ihren Einkauf dieser brandneuen Wärmekamera für Smartphone UTi120Mobile. Um dieses Produkt sicher und richtig zu verwenden, lesen Sie bitte dieses Handbuch, insbesondere die Sicherheitshinweise, sorgfältig durch. Nach dem Durchlesen des Handbuchs wird es empfohlen, das Handbuch zum späteren Gebrauch an einem leicht zugänglichen Ort, vorzugsweise in der Nähe des Geräts, aufzubewahren. -
Seite 3: Inhaltsverzeichnis
UTi120Mobile Benutzerhandbuch Inhaltsverzeichnis 1. Spezifikationen ..........................3 2. Verbindung ............................5 3. Anzeige ............................6 4. Fotos ..............................7 4.1 Auswählen / Abbrechen (Abbildung 5) ................7 4.2 Durchsuchen (Abbildung 6) ....................8 4.3 PiP/Mischung (Abbildung 8) ....................9 4.4 Bearbeiten ........................... 10 5. -
Seite 4: Spezifikationen
UTi120Mobile Benutzerhandbuch 1. Spezifikationen IR-Auflösung 120×90 Ausgangsbildrate ≤25Hz Reaktionswellenband 8-14μm Pixelgröße 17μm NETD <60mK Sichtfeld (FOV) 50° (H) × 38° (V) Fokussiermodus Fokussierfrei Messfunktionen Mittelpunkt / höchste Temperatur / niedrigste Temperatur Messbereich -20 °C ~ 400°C Genauigkeit Temperatur >-10℃， +/-2°C oder +/-2% (Je nachdem, welcher Wert größer ist, Raumtemperatur 25°C) - Seite 5 UTi120Mobile Benutzerhandbuch Fotos / Videos aufnehmen √ Bild der Mobiltelefonkamera und Infrarotbild gleichzeitig (Bild-in-Bild) anzeigen Hohe/Niedrige Temperatur Echtzeitige Verfolgerung der höchsten/niedrigsten Temperatur verfolgen im Wärmebild Alarm für Hohe/Niedrige Die Temperatur ist benutzerdefinierbar. Temperatur Foto bearbeiten Gespeicherte Fotos können bearbeitet werden.
-
Seite 6: Verbindung
UNIT-Anwendungsgerät zu bearbeiten?“ angezeigt. Klicken Sie auf „OK“, um mit dem Gerät zu verbinden (wenn die Benutzer beim nächsten Mal unmittelbar ohne Tipp eine Verbindung herstellen möchten, kreuzen Sie das untere Kästchen „UTi120Mobile nach der Verbindung mit dem UNIT Anwendungsgerät immer aktivieren“ an, bevor Sie auf „OK“ klicken). -
Seite 7: Anzeige
UTi120Mobile Benutzerhandbuch 3. Anzeige Der originale Gerätestatus nach dem Start wird wie in Abbildung 3 gezeigt. Die Palette ist standardmäßig Eisenrot, und die Hauptseite wird in die nachstehenden Abschnitte eingeteilt. Abbildung 3 Beschreibung Obere Temperaturgrenze Schieberegler für die Temperaturverteilung Untere Temperaturgrenze Fotos Menüleiste... -
Seite 8: Fotos
UTi120Mobile Benutzerhandbuch 4. Fotos Nach dem Einschalten der APP klicken Sie auf die Fotos (Nr.4 in Abbildung 3), um die Schnittstelle für Fotos/Videos, wie in Abbildung 4 gezeigt, aufzurufen, und die Benutzer können diese Fotos/Videos durchsuchen und auswählen. 4.1 Auswählen / Abbrechen (Abbildung 5) Klicken Sie auf „Auswählen“... -
Seite 9: Durchsuchen (Abbildung 6)
UTi120Mobile Benutzerhandbuch 4.2 Durchsuchen (Abbildung 6) Klicken Sie auf ein Foto, um die Schnittstelle für Durchsuchen aufzurufen, und die Benutzer können Funktionen wie Teilen/PiP/Löschen/Mischung/Bearbeiten ausführen. Wenn Sie auf „Löschen“ klicken, wird ein Tipp „Diese Datei löschen?“ angezeigt. Wählen Sie „Ja“ aus, um das Foto zu löschen und um zur Fotoschnittstelle zurückzukehren. -
Seite 10: Pip/Mischung (Abbildung 8)
UTi120Mobile Benutzerhandbuch Abbildung 7 4.3 PiP/Mischung (Abbildung 8) Wenn Sie auf das Symbol klicken, erscheint ein kleines PiP-Fenster in der unteren rechten Ecke. Die Benutzer können auch auf das Symbol klicken, um die Mischsituation zu überprüfen. Und sie können den oberen Schieberegler ziehen, um das Mischverhältnis von des sichtbaren Lichts und des Infrarotlichts einzustellen. -
Seite 11: Bearbeiten
UTi120Mobile Benutzerhandbuch Klicken Sie auf die Symbole „PiP“ und „Mischung“, um diese zwei Funktionen auszuschalten, und ein Tipp „Kein sichtbares Licht“ erscheint. Hinweise: Wenn Sie ein Typ C-Verlängerungskabel mit dem Produkt verbinden, ist der relative Abstand zwischen der Kamera für sichtbares Licht und der Produktkamera unfixiert und ist der Mischungseffekt nicht so gut. - Seite 12 UTi120Mobile Benutzerhandbuch Infrarot-Wärmefotos, die durch UTi120Mobile APP aufgenommen wurden, können während des Durchsuchens bearbeitet werden. Die spezifischen Bearbeitungsbedienungen sind wie folgt: 1) Drehen Sie das Foto: Klicken Sie auf das Symbol , um die Fotorichtung zu ändern. 2) Ein Analyseobjekt hinzufügen: Klicken Sie auf das Symbol , um die nachstehende Schnittstelle anzuzeigen.
-
Seite 13: Mischung Des Sichtbaren Lichts
UTi120Mobile Benutzerhandbuch 3) Bürste: Wenn Sie auf das Symbol klicken, erscheint die nachstehende Schnittstelle. Die Benutzer können ein Foto in unterschiedlichen Farben markieren. Klicken Sie auf das Symbol um den vorherigen Betrieb zu widerrufen. Nachdem Sie auf „Fertig“ geklickt haben, wird die Schnittstelle noch einmal aufgerufen. -
Seite 14: Analyseobjekte Hinzufügen
UTi120Mobile Benutzerhandbuch 6. Analyseobjekte Hinzufügen Klicken Sie auf das Symbol , um die Schnittstelle für Hinzufügen der Analyseobjekte aufzurufen, wie es in der nachstehenden Abbildung gezeigt. Die Benutzer können Analyseobjekte (Punkt/Linie/Bereich) hinzufügen/verschieben/löschen. Nach Hinzufügen eines Analyseobjekts und der Aufnahme eines Fotos kann das hinzugefügte Objekt noch gelöscht werden. -
Seite 15: Punkt
UTi120Mobile Benutzerhandbuch 6.1 Punkt Klicken Sie auf das Symbol , um ein Analyseobjekt der Punkttemperatur hinzuzufügen und um eine halbtransparente Informationsleiste auf der rechten Seite der Schnittstelle zum Anzeigen der Temperaturinformation des Analyseobjekts zu erweitern. Fügen Sie einen Punkt durch einmaliges Klicken hinzu. -
Seite 16: Ausgewählte Analyseobjekte Löschen
UTi120Mobile Benutzerhandbuch 6.4 Ausgewählte Analyseobjekte löschen Klicken Sie auf das Symbol , um das ausgewählte Analyseobjekt zu löschen. 7. Palette (Abbildung 9) Auf der Hauptschnittstelle klicken Sie auf das Symbol , um die Schnittstelle für Palettenauswahl zu öffnen, wie es in der nachstehenden Abbildung gezeigt. Diese APP liefert Paletten, d.h. -
Seite 17: Sprache
UTi120Mobile Benutzerhandbuch 8.1 Sprache Die Benutzer können die Sprache nach Ihren Bedürfnissen auswählen. Die APP unterstützt derzeit Chinesisch (Standard) und Englisch. 8.2 Temperatureinheit Die Standardtemperatureinheit ist Celsius (℃), und die Benutzer können sie auf Fahrenheit (℉) umschalten, falls es erforderlich ist. -
Seite 18: Temperaturmarke
UTi120Mobile Benutzerhandbuch 8.3 Temperaturmarke Die Benutzer können die Marke für maximale Temperatur, die Marke für minimale Temperatur und die Mittelmarke einstellen. Nach dem Einschalten dieser Marken werden entsprechende Marken (Marke für maximale Temperatur: rot, Marke für minimale Temperatur: grün, Mittelmarke: ein zentraler Kreuzcursor) auf der Hauptschnittstelle angezeigt. Wenn diese Marken nicht eingeschaltet sind, wird es auf der Hauptschnitte nur den Schieberegler für die... -
Seite 19: Temperaturalarm
UTi120Mobile Benutzerhandbuch 8.4 Temperaturalarm Die Benutzer können den Alarm für maximale Temperatur und den Alarm für minimale Temperatur einstellen. Wenn die Temperatur nach der Einstellung die maximale Temperatur überschreitet, erscheint es ein rotes Dreieck. Wenn die Temperatur die minimale Temperatur... -
Seite 20: Emissionsgrad
UTi120Mobile Benutzerhandbuch Wenn der Temperaturalarm eingeschaltet ist, aber der entsprechende Temperaturwert nicht eingestellt ist, wird ein Tipp „Fasche Temperatureinstellung, bitte überprüfen Sie“ angezeigt. 8.5 Emissionsgrad Der Standardwert des Emissionsgrads ist 0,95. Die Benutzer können die Messparameter der Temperatur nach unterschiedlichen gemessenen Objekten einstellen, um die Messgenauigkeit zu... -
Seite 21: Abstand
UTi120Mobile Benutzerhandbuch 8.6 Abstand Der Standardabstand beträgt 0,6m. Die Benutzer können ihn nach ihren Anforderungen einstellen. 8.7 Hilfe Öffnen Sie das Produkthandbuch. -
Seite 22: Über
UTi120Mobile Benutzerhandbuch 8.8 Über Es enthält die APP-Version und die Modellversion. 9. Foto/Video-Funktion umschalten Schieben Sie die Kamerataste nach links/rechts, um zwischen der Fotoaufnahme und der Videoaufnahme umzuschalten. Sowohl Fotos als auch Videos werden automatisch im Foto gespeichert. -
Seite 23: Foto-/Videoaufnahme Starten/Beenden
UTi120Mobile Benutzerhandbuch 10. Foto-/Videoaufnahme Starten/Beenden Schieben Sie die Kamerataste nach links/rechts, um den Aufnahmemodus aufzurufen. Klicken Sie auf die Taste „Aufnahme“, um die Aufnahme zu starten, und die Aufnahmedauer wird ganz oben angezeigt. Klicken Sie auf die Taste noch einmal, um die Aufnahme zu beenden. -
Seite 24: Hinweise
UTi120Mobile Benutzerhandbuch 14. Hinweise Die APP wird den Verschluss nach den Bedürfnissen der Temperaturmessung beim Betrieb automatisch aktivieren; Verwenden Sie keine lösliche Flüssigkeiten auf dem Gerät, da dies Geräteschäden verursachen könnte; Halten Sie bitte bei der Verwendung dieses Geräts es stabil und vermeiden Sie heftiges ...
