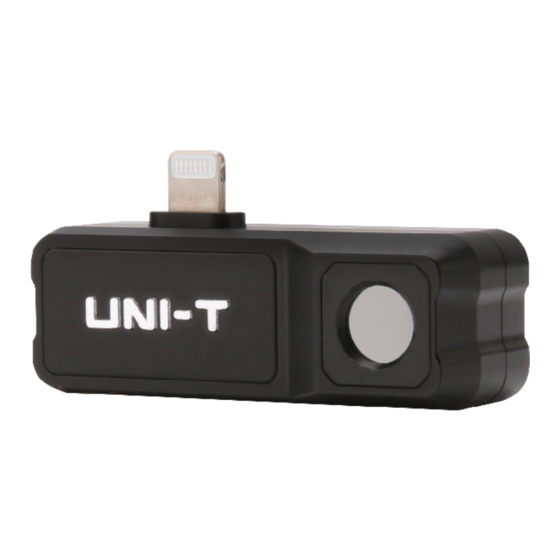

- Seite 1 UTi120MS Benutzerhandbuch UTi120MS Wärmebildkamera für Smartphone P/N:10401112072X...
- Seite 2 UTi120Mobile Benutzerhandbuch Vorwort Vielen Dank für Ihren Einkauf dieser brandneuen Wärmekamera für Smartphone UTi120Mobile. Um dieses Produkt sicher und richtig zu verwenden, lesen Sie bitte dieses Handbuch, insbesondere die Sicherheitshinweise, sorgfältig durch. Nach dem Durchlesen des Handbuchs wird es empfohlen, das Handbuch zum späteren Gebrauch an einem leicht zugänglichen Ort, vorzugsweise in der Nähe des Geräts, aufzubewahren.
- Seite 3 UTi120Mobile Benutzerhandbuch Inhalt 1. Spezifikationen ..........................3 2. Verbindung............................4 3. Anzeige ............................. 5 4. Galerie ............................... 6 5. Hauptoberfläche ..........................8 5.1 Kamera wechseln ..........................8 5.2 Fusion .............................. 8 5.3 Bildschirmanalysator ........................8 5.4 Paletten ............................9 5.5 PIP ………………………………………………………………………………………………10 5.6 Bildaufnahme / Videoaufzeichnung ....................
- Seite 4 UTi120Mobile Benutzerhandbuch 1. Spezifikationen IR-Auflösung 120×90 ≤25Hz Ausgangsbildrate Reaktionswellenband 8-14μm 17μm Pixelgröße NETD <60mK Sichtfeld (FOV) 50° (H) × 38° (V) Fokussiermodus Fokussierfrei Messfunktionen Mittelpunkt / höchste Temperatur / niedrigste Temperatur Messbereich -20 °C ~ 400°C Genauigkeit Temperatur >-10℃，+/-2°C oder +/-2% (Je nachdem, welcher Wert größer ist, Raumtemperatur 25°C) Einheit Celsius (°C), Fahrenheit (°F)
- Seite 5 UTi120Mobile Benutzerhandbuch 2. Verbindung Öffnen Sie die mobile App. Wenn das Wärmebildkameramodul (das Gerät) nicht erkannt wird, erscheint eine Benutzeroberfläche, die die Nutzer daran erinnert, es einzustecken, wie unten gezeigt. Zu diesem Zeitpunkt können Benutzer die Seite „Einstellungen“ öffnen, aber andere Funktionen sind nicht verfügbar.
- Seite 6 UTi120Mobile Benutzerhandbuch 3. Anzeige Nach dem Laden des Geräts wird die anfängliche Smartphone-Seite wie in der untenstehenden Abbildung gezeigt. Die Palette ist standardmäßig auf Ironbow eingestellt, und die Hauptseite ist in die folgenden Abschnitte unterteilt. Beschreibung Zentraler Spotwert Obergrenze Temp. bar Untergrenze Galerie Menüleiste...
- Seite 7 UTi120Mobile Benutzerhandbuch 4. Galerie Auf der Startseite tippen Sie auf „Galerie“ (Nr. 5 in Bildschirmanzeigen/Icons), um die Fotos/Videos anzusehen. Tippen Sie auf „Auswählen“, um Fotos/Videos auszuwählen/alle auszuwählen/zu teilen/zu löschen. Tippen Sie auf ein Bild, um eine Benutzeroberfläche zu betreten, auf der Benutzer dieses Bild teilen/löschen/vorschauen/bearbeiten oder seinen PIP-/Fusionsmodus ansehen können.
- Seite 8 UTi120Mobile Benutzerhandbuch anzupassen. Wenn der PIP- oder Fusionsmodus beim Erfassen eines Fotos nicht aktiviert ist und Benutzer beim Betrachten dieses Fotos auf das PIP- oder Fusions-Symbol tippen, erscheint eine Aufforderung mit der Meldung „Kein sichtbares Licht!“. Im Fotobetrachtungsinterface tippen Sie auf „Bearbeiten“ in der oberen rechten Ecke, um das aktuelle Foto zu bearbeiten.
- Seite 9 UTi120Mobile Benutzerhandbuch Ecke gezeigt. Benutzer können ein Foto in verschiedenen Farben markieren. Tippen Sie darauf , um die vorherige Markierung zurückzuziehen. (Nachdem ein Foto gespeichert wurde, kann durch Tippen darauf die vorherige Markierung noch zurückgezogen werden.) 5. Hauptoberfläche 5.1 Kamera wechseln Klicken Sie darauf , um zwischen der Front- und Rückkamera des Smartphones zu wechseln.
- Seite 10 UTi120Mobile Benutzerhandbuch Beschreibung Punkte Linie Rechteck Kreis Löschen Temperaturanalysebereich 5.4 Paletten Im Hauptinterface tippen Sie auf , und die wählbaren Paletten werden am oberen Bildschirmrand angezeigt, einschließlich Ironbow, Rainbow, White Hot, Red Hot, Black Hot, Lava, Rainbow HC.
- Seite 11 UTi120Mobile Benutzerhandbuch 5.5 PIP Tippen Sie auf , und die App wird die Kamera des Smartphones einschalten und ein kleines PIP-Fenster anzeigen. Tippen Sie erneut auf das Symbol, um es auszuschalten. 5.6 Bildaufnahme / Videoaufzeichnung Schieben Sie das Kamera-Symbol nach links/rechts, um zwischen den Modi Bildaufnahme und Videoaufnahme zu wechseln.
- Seite 12 UTi120Mobile Benutzerhandbuch Aufnahme zu beenden. 5.7 Verschlusskalibrierung a. Wenn das Gerät eingeschaltet ist, wird der Verschluss automatisch für die Kalibrierung aktiviert, abhängig Umgebungsänderungen oder unterschiedlichen Temperatur des gemessenen Ziels. Tippen Sie auf den Kreuzcursor, um den Verschluss manuell zu aktivieren.
- Seite 13 UTi120Mobile Benutzerhandbuch 6 Einstellung Klicken Sie auf das Symbol , um die Schnittstelle für Einstellung aufzurufen, wie es in der nachstehenden Abbildung gezeigt. Benutzer können Funktionen Spracheauswahl/Temperatureinheit/Temperaturmarke, Alarmeinstellung für hohe und niedrige Temperatur/Emissionsgrad/Messabstand ausführen und die Versionsinformation anzeigen.
- Seite 14 UTi120Mobile Benutzerhandbuch 7 Hinweise ⚫ Die APP wird den Verschluss nach den Bedürfnissen der Temperaturmessung beim Betrieb automatisch aktivieren; ⚫ Verwenden Sie keine löslichen Flüssigkeiten auf dem Gerät, da dies Geräteschäden verursachen könnte; ⚫ Halten Sie bitte bei der Verwendung dieses Geräts es stabil und vermeiden Sie heftiges Schütteln;...
