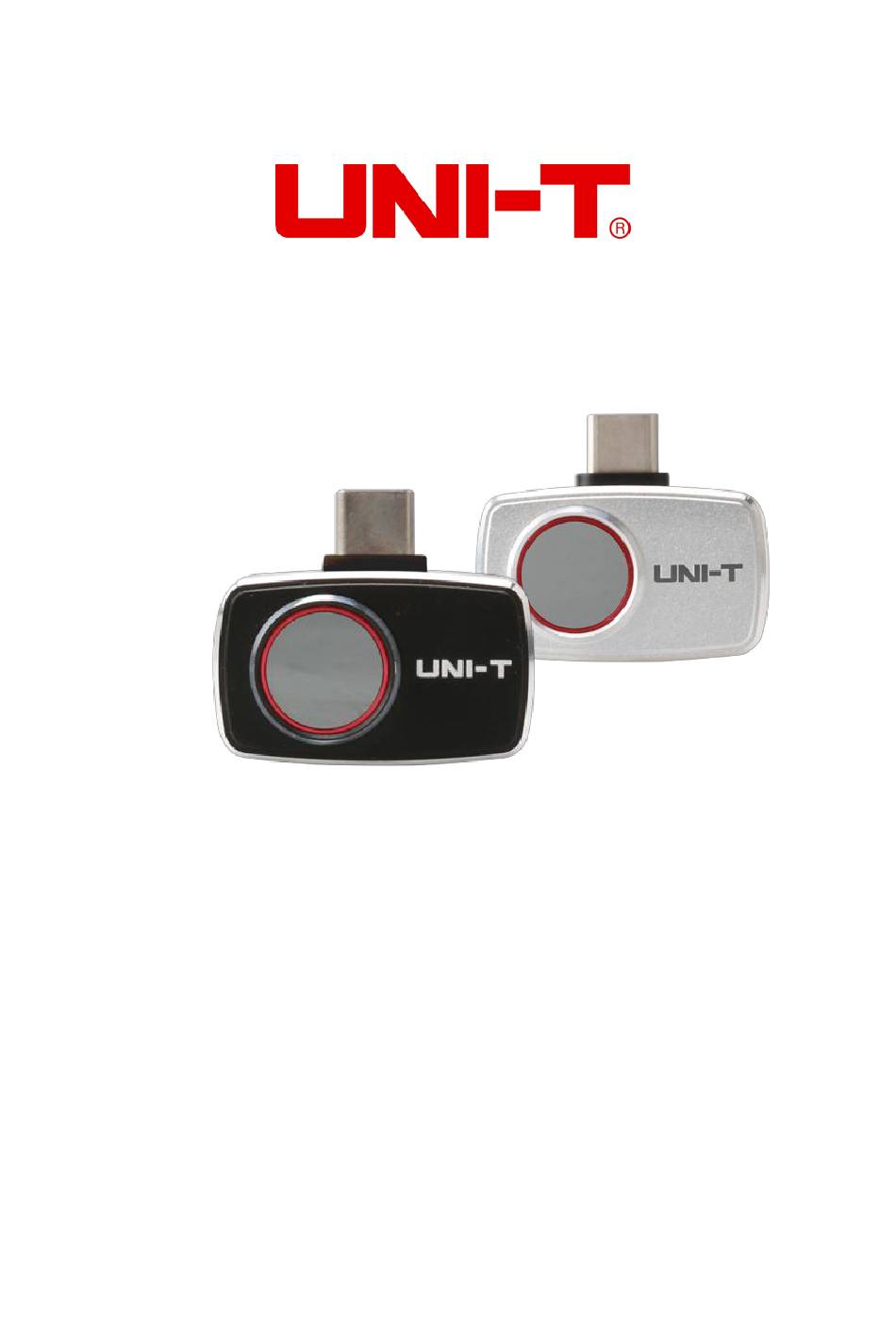

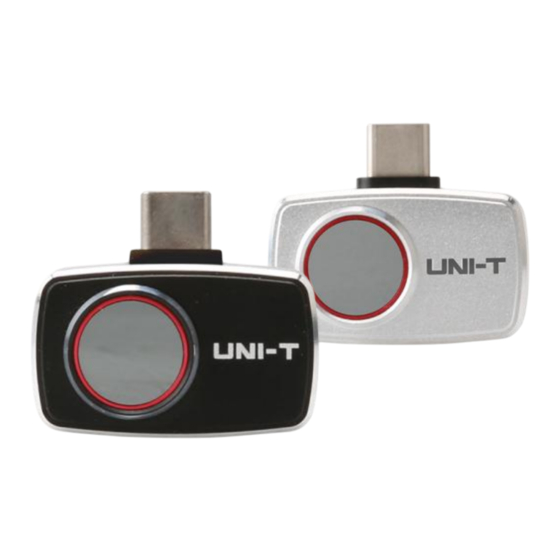

- Seite 1 UTi720M/UTi721M Wärmebildkamera für Smartphone...
-
Seite 2: Beschränkte Garantie Und Haftung
Vorwort Vielen Dank fü r Ihren Einkauf dieses brandneuen Moduls der Wä rmebildkamera fü r Smartphone UTi721M/UTi720M. Um diese Wä rmebildkamera sicher und richtig zu verwenden, lesen Sie bitte dieses Handbuch, insbesondere die Sicherheitsanweisungen, sorgfältig durch. Nach dem Durchlesen des Handbuchs wird es empfohlen, das Handbuch zum späteren Gebrauch an einem leicht zugänglichen Ort, vorzugsweise in der Nähe des Gerätes, aufzubewahren. -
Seite 3: Inhaltsverzeichnis
UTi720M/UTi721M Benutzerhandbuch Inhaltsverzeichnis 1. Spezifikationen..........................4 2. Verbindung ..........................5 3. Bildschirmanzeigen/-symbole ...................... 6 4. Galerie ............................6 5. Hauptoberfläche .......................... 8 5.1 Kamera umschalten ....................... 8 5.2 Fusion ........................... 8 5.3 Bildschirmanalysator ......................9 5.4 Paletten ..........................9 5.5 Isotherm ..........................10 5.6 PIP ............................ -
Seite 4: Spezifikationen
UTi720M/UTi721M Benutzerhandbuch 1. Spezifikationen UTi720M/UTi721M Sensor Ungekühltes Vanadiumoxid Emissionsgrad (Standard: 0,95) 0,01~1,00 IR-Auflösung 256 * 192 (49152) 12μm Pixelgröße Spektralbereich 8-14μm Eisenrot, Regenbogen, Schwarzglühend, Weißglühend, Paletten Rotglühend, Lava, Regenbogen HC Sichtfeld 56,0° (H) × 42,2° (V) IFOV 3,8mrad Objektivbrennweite 3,2mm... -
Seite 5: Verbindung
Rufen Sie die mobile APP auf. Falls das Modul fü r Wä rmebildkamera (das Gerät) nicht erkannt ist, erscheint eine Benutzeroberfläche zur Auswahl des Moduls, wie unten dargestellt. Gerä temodell auswählen „UTi721M“ oder „UTi720M“ aus, Wä hlen Sie um die nachstehende Oberfläche aufzurufen. Zu diesem Zeitpunkt können die Benutzer „Galerie“... -
Seite 6: Bildschirmanzeigen/-Symbole
UTi720M/UTi721M Benutzerhandbuch 3. Bildschirmanzeigen/-symbole Nachdem das Gerä t geladen wurde, wird die Startseite vom Smartphone in der nachstehenden Abbildung dargestellt: Die Palette ist standardmä ßig Eisenrot, und die Hauptseite ist in die nachstehenden Abschnitte unterteilt. Beschreibung Beschreibung Obergrenze Fotoaufnahme/Videoaufnahme/Gespeichert Temperaturleiste... - Seite 7 UTi720M/UTi721M Benutzerhandbuch Tippen Sie auf ein Bild/Video, um eine Oberfläche aufzurufen, in der Benutzer dieses Bild/Video in der Vorschau anzeigen/teilen/löschen/bearbeiten (nur Bild) können, sowie seinen Modus fü r PIP/Fusion oder detaillierte Informationen anzeigen können (Dateiname, Datum, Uhrzeit, Auflösung, Punkt mit maximaler Temperatur, Punkt mit minimaler Temperatur, Mittelpunkt, Modus, Emissionsgrad).
-
Seite 8: Hauptoberfläche
UTi720M/UTi721M Benutzerhandbuch Tippen Sie in der Fotoanzeigeoberfläche auf das Symbol „ “, um das aktuelle Foto zu bearbeiten. Die spezifischen Bearbeitungsvorgänge sind wie folgt: 1) Drehen: Tippen Sie auf das Symbol „ “, um die Fotorichtung zu ändern. 2) Bildschirmanalysatoren hinzufügen: Tippen Sie auf „ “, um die Oberfläche anzuzeigen, wie unten links gezeigt. -
Seite 9: Bildschirmanalysator
UTi720M/UTi721M Benutzerhandbuch zur Fusionseinstellung. Durch das Ziehen des Schiebereglers kann das Fusionsverhältnis von sichtbarem Licht und Infrarotlicht eingestellt werden (Abbildung links). Tippen Sie auf das Symbol „ “ in der oberen rechten Ecke, und es wird hervorgehoben (Abbildung rechts). Zu diesem Zeitpunkt können die Benutzer den Bildschirm ziehen, um den Fusionsabstand manuell... -
Seite 10: Paletten
UTi720M/UTi721M Benutzerhandbuch Durch das Tippen auf das entsprechende Symbol kann ein Bildschirmanalysator hinzugefü gt werden und eine halbtransparente Informationsleiste unten rechts auf der Oberflä che erweitert werden, um die Temperaturinformationen des hinzugefü gten Analysators anzuzeigen. Wenn die Benutzer einen Analysator zur Änderung seiner Position ziehen, werden seine Temperaturinformationen synchron aktualisiert. -
Seite 11: Pip
UTi720M/UTi721M Benutzerhandbuch 5.6 PIP Tippen Sie auf „ “, und die App wird die Smartphone-Kamera einschalten, und ein kleines PIP-Fenster wird angezeigt. Tippen Sie auf das Symbol erneut, um es auszuschalten. 5.7 Foto-/Videoaufnahme Schieben Sie das Kamerasymbol nach links/rechts, um zwischen den Modi Foto- und Videoaufnahme umzuschalten. -
Seite 12: Verschlusskalibrierung
UTi720M/UTi721M Benutzerhandbuch 5.8 Verschlusskalibrierung Wenn das Gerät eingeschaltet ist, wird der Verschluss gemäß Umgebungsänderungen oder unterschiedlichen Temperaturen vom gemessenen Ziel automatisch zur Kalibrierung aktiviert 6. Einstellungen Tippen Sie auf „ “, um die Einstellungsoberfläche aufzurufen. Die Benutzer können die nachstehenden Funktionen ausführen. -
