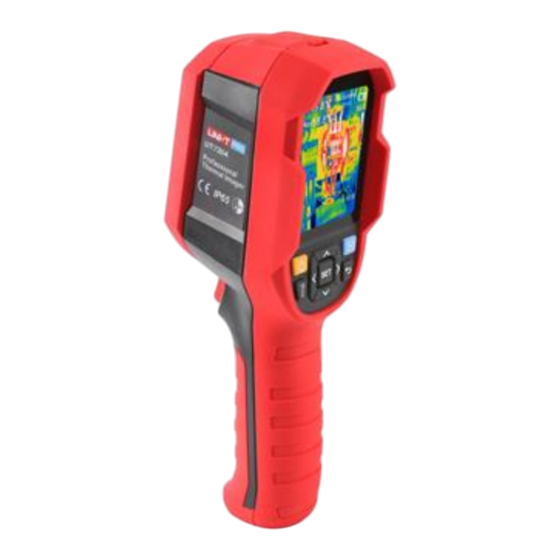

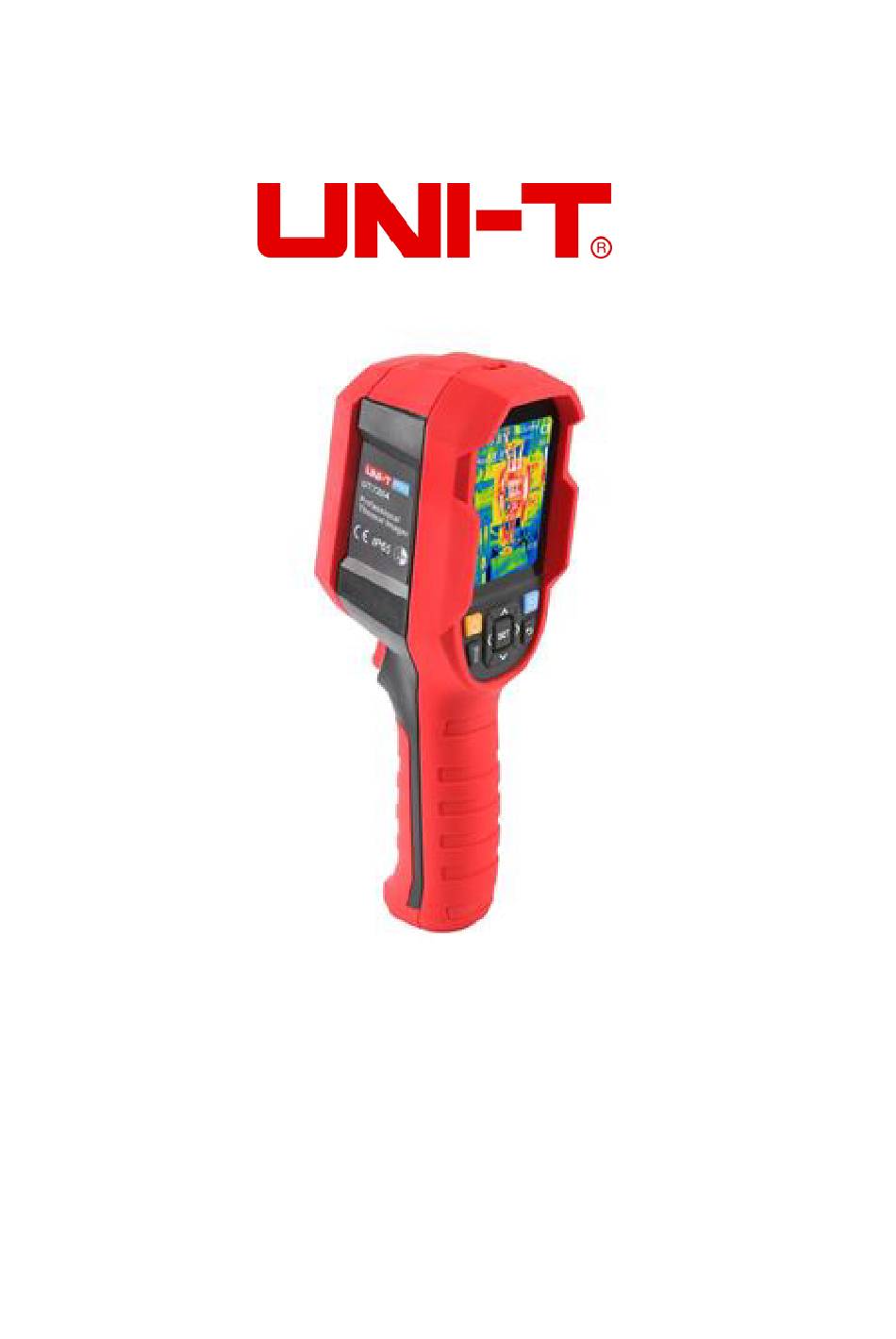

- Seite 1 UTi720A Professionelle Wärmebildkamera Benutzerhandbuch...
-
Seite 2: Beschränkte Garantie Und Haftung
UTi720A Benutzerhandbuch Vorwort Vielen Dank für Ihren Einkauf dieses neuen Produkts Wä rmebildkamera UTi720A. Um dieses Produkt sicher richtig verwenden, lesen bitte dieses Handbuch, insbesondere Sicherheitsanweisungen, sorgfältig durch. Nach dem Durchlesen des Handbuchs wird es empfohlen, das Handbuch zum späteren Gebrauch an einem leicht zugänglichen Ort, vorzugsweise in der Nähe des Gerätes, aufzubewahren. -
Seite 3: Inhaltsverzeichnis
UTi720A Benutzerhandbuch Inhaltsverzeichnis 1. Spezifikationen ..............................4 2. Produktaufbau ..............................5 3. LCD-Anzeigen / -Symbole ..........................6 4. Ein-/Ausschalten ..............................6 5. Messung................................7 6. Palette .................................. 7 7. Punkttemperatur ..............................8 8. Einstellungen ............................... 8 9. Temperaturkompensation und -kalibrierung ....................15 10. -
Seite 4: Spezifikationen
UTi720A Benutzerhandbuch 1. Spezifikationen Sensor Ungekü hltes Vanadiumoxid Temperaturbereich -20 ° C ~ 400° C (-4° F ~ 752 ° F) Emissionsgrad 0,95 (Standard) 0,01~1,00 Umfang: -10° C ~ 400° C, ± 2% / ± 2% (-10° C~400° C) Genauigkeit Je nachdem, welcher Wert größer ist... -
Seite 5: Produktaufbau
UTi720A Benutzerhandbuch 2. Produktaufbau Beschreibung Beschreibung Oberes Gehäuse Unteres Gehä use Netztaste USB Typ C-Schnittstelle Blitzlichttaste SD-Kartensteckplatz Links Schnittstellendeckel Loch für Stativbefestigung Rechts Blitzlicht Bildbetrachtung Objektiv der Sichtlichtkamera Zurück Auslöser Einstellung 5 / 19... -
Seite 6: Lcd-Anzeigen / -Symbole
UTi720A Benutzerhandbuch 3. LCD-Anzeigen / -Symbole Anzeigegrö ße: 2,8’’ Anzeigeauflösung: 320 (vertikal) × 240 (horizontal) Beschreibung Beschreibung Temperatur des Mittelpunkts Punkt mit maximaler Temperatur in ROI Maximale Temperatur Kalibrierung Mittelpunkt Akkustatus Punkt mit minimaler Temperatur Datum und Zeit Menü Maximale Temperatur in ROI... -
Seite 7: Messung
UTi720A Benutzerhandbuch 5. Messung Auf der Hauptschnittstelle drücken Sie die Taste „Einstellung“, um das Hauptmenü aufzurufen. Drücken Sie die Taste „Links/Rechts“, um „Messung“ auszuwählen, und drücken Sie die Taste „Einstellung“, um das Submenü aufzurufen. Drücken Sie die Taste „Auf/Ab“, um den Mittelpunkt/Hi/Lo-Punkt/ROI auszuwählen. -
Seite 8: Punkttemperatur
UTi720A Benutzerhandbuch 7. Punkttemperatur Auf der Hauptschnittstelle drücken Sie die Taste „Einstellung“, um das Hauptmenü aufzurufen. Drücken Sie die Taste „Links/Rechts“, um „Punkttemperatur“ auszuwählen, und drücken Sie die Taste „Einstellung“, um das Submenü aufzurufen. Drücken Sie die Taste „Auf/Ab“, um einen Punkt auszuwählen, und drücken Sie die Taste „Einstellung“, um den Punkt auf die Hauptschnittstelle... -
Seite 9: Datum Und Uhrzeit
UTi720A Benutzerhandbuch 8.1 Sprache Auf der Einstellungsschnittstelle drücken Sie die Taste „Auf/Ab“, um „Sprache“ auszuwählen, und drücken Sie die Taste „Einstellung“, um die Schnittstelle für Sprache aufzurufen. Drücken Sie die Taste „Auf/Ab“, um Englisch/Deutsch/Französisch/Spanisch/Schwedisch/Italienisch auszuwählen, und drücken Sie die Taste „Einstellung“, um zu bestätigen. Drücken Sie die Taste „Zurück“, um zur vorherigen Schnittstelle zurü... -
Seite 10: Temperatureinheit
UTi720A Benutzerhandbuch 8.3 Temperatureinheit Auf der Einstellungsschnittstelle drücken Sie die Taste „Auf/Ab“, um „Temperatureinheit“ auszuwählen, und drücken Sie die Taste „Einstellung“, um die Einstellungsschnittstelle aufzurufen. Drücken Sie die Taste „Auf/Ab“, um „°C/°F“ auszuwählen, und drücken Sie die Taste „Einstellung“, um zu bestätigen. -
Seite 11: Anzeigehelligkeit
UTi720A Benutzerhandbuch 8.5 Temperaturskala Auf der Einstellungsschnittstelle drücken Sie die Taste „Auf/Ab“, um „Temperaturskala“ auszuwählen, und drücken Sie die Taste „Einstellung“, um die Einstellungsschnittstelle für Skala aufzurufen. Drücken Sie die Taste „Auf/Ab“, um „High-gain/Low-gain“ auszuwählen, und drücken Sie die Taste „Einstellung“, um zu bestätigen. -
Seite 12: Automatisches Ausschalten
UTi720A Benutzerhandbuch 8.7 Automatisches Ausschalten Auf der Einstellungsschnittstelle drücken Sie die Taste „Auf/Ab“, um „Automatisches Ausschalten“ auszuwählen, und drücken Sie die Taste „Einstellung“, um ihre Einstellungsschnittstelle aufzurufen. Drücken Sie die Taste „Auf/Ab“, um „5 Minuten/10 Minuten/30 Minuten/Aus“ auszuwählen, und drücken Sie die Taste „Einstellung“, um zu bestätigen. Drücken Sie die Taste „Zurück“, um zur vorherigen Schnittstelle zurückzukehren. -
Seite 13: Systemeinstellungen
UTi720A Benutzerhandbuch 8.9 Messungen Auf der Einstellungsschnittstelle drücken Sie die Taste „Auf/Ab“, um „Messungen“ auszuwählen, und drücken Sie die Taste „Einstellung“, um ihre Einstellungsschnittstelle aufzurufen. Drücken Sie die Taste „Auf/Ab“, um „Emissionsgrad/Umgebungstemperatur/Abstand“ auszuwählen, und drücken Sie die Taste „Einstellung“, um die ausgewählten Parameter einzustellen. Drücken Sie die Taste „Auf/Ab“, um den Wert zu vergrößern/zu verkleinern, und drücken Sie die Taste „Einstellung“, um zu bestätigen. -
Seite 14: Geräteinformation
UTi720A Benutzerhandbuch 8.10.1 Geräteinformation Auf der Einstellungsschnittstelle drücken Sie die Taste „Auf/Ab“, um „Geräteinformation“ auszuwählen, und drücken Sie die Taste „Einstellung“, um ihr Submenü aufzurufen. Die Informationen zu „Modellversion/Kapazität/Frei“ können angezeigt werden. Drücken Sie die Taste „Zurück“, um zur vorherigen Schnittstelle zurückzukehren. -
Seite 15: Sd-Karte Formatieren
UTi720A Benutzerhandbuch 8.10.3 SD-Karte formatieren Auf der Schnittstelle für Systemeinstellung drücken Sie die Taste „Auf/Ab“, um „SD-Karte formatieren“ auszuwählen, und drücken Sie die Taste „Einstellung“, um ihr Submenü aufzurufen. Drücken Sie die Taste „Auf/Ab“, um „Ja/Nein“ auszuwählen, und drücken Sie die Taste „Einstellung“, um zu bestätigen. -
Seite 16: Bild Anzeigen
UTi720A Benutzerhandbuch 10. Bild anzeigen Drücken Sie die Taste „Bild anzeigen“, um die Bilder anzuzeigen. Drücken Sie die Taste „Auf/Ab/Links/Rechts“, um ein Bild auszuwählen, und drücken Sie die Taste „Einstellung“, um das Bild anzuzeigen. Drücken Sie die Taste „Einstellung“ erneut, um die Bildinformation anzuzeigen und die Bilder zu löschen. -
Seite 17: Usb-Kommunikation Und Bildprojektion
UTi720A Benutzerhandbuch 13. USB-Kommunikation und Bildprojektion 1. Laden Sie die übergeordnete PC-Software von UTi-Live Screen-Software und Echtzeit-Bildprojektion herunter und installieren Sie sie. 2. Siehe „Abschnitt 8.8 USB Modus“, um den USB-Disk auszuwä hlen. Schließen Sie das Produkt an den PC an. In der PC-Software können Benutzer Bilder betrachten und Daten analysieren. -
Seite 18: Hinweise Zur Verwendung
UTi720A Benutzerhandbuch Betriebs- oder Lagerungstemperatur von diesem Gerät steht; 3) Bitte richten Sie die Wärmebildkamera nicht auf Strahlungsquellen mit sehr hoher Intensität wie die Sonne, Kohlendioxidlaser oder Lichtbogenschweißgeräte, etc.; 4) Bitte blockieren Sie nicht die Lö cher am Gerät; 5) Bitte stoßen, erschüttern oder werfen Sie das Gerät und die Zubehörteile nicht, um Schä den zu vermeiden;... -
Seite 19: Fcc Einhaltungserklärung
UTi720A Benutzerhandbuch Im Ladevorgang steigt die Innentemperatur des Produkts, was zu ungenauen Temperaturmessungen führen könnte. Es wird daher nicht empfohlen, Messungen während oder direkt nach dem Aufladen des Produkts auszuführen. Das Produkt weist eine Selbstkalibrierungsfunktion auf. Wenn der Messwert schnell springt, lesen Sie bitte die Temperatur ab, nachdem sie sich stabilisiert hat.
