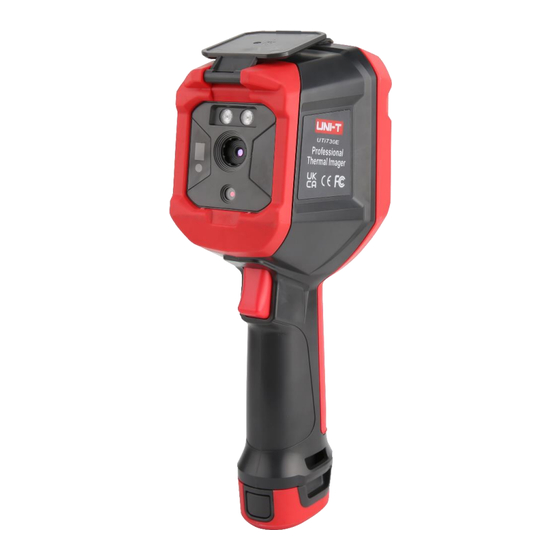

- Seite 1 UTi 720E/ UTi 730E B e d i e n u n g s a n l e i t u n g W ä r m e b i l d k a m e r a...
-
Seite 2: Beschränkte Garantie Und Haftung
Bedienungsanleitung Wärmebildkamera Vorwort Sehr Geehrter Benutzer, guten Tag! Vielen Dank für Ihren Einkauf dieser brandneuen Infrarot-Wärmebildkamera der E-Serie von Uni-Trend. Bitte lesen Sie vorm Gebrauch dieses Handbuch, insbesondere den Abschnitt „Sicherheitshinweise“, sorgfältig durch. Nach dem Durchlesen des Handbuchs wird es empfohlen, dieses Handbuch zum späteren Gebrauch zusammen mit dem Zubehör der Wärmebildkamera an einem leicht zugänglichen Ort angemessen aufzubewahren. -
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Wärmebildkamera Inhaltsverzeichnis 1. Leistungen und Spezifikationen ........................4 2. Aufbau ..................................6 3. Anzeigen .................................. 7 4. Ein-/Ausschalten ..............................7 5. Konfigurationsmenüs ............................8 6. Markler-Tool ................................8 7. Bildmodus ................................9 8. Farbpalette umschalten............................. 9 9. Temperaturmesstool ............................10 10. -
Seite 4: Leistungen Und Spezifikationen
Bedienungsanleitung Wärmebildkamera 1. Leistungen und Spezifikationen UTi720E: Niedrige Temperatur: (-20 ° C ~ 150° C), Hohe Temperatur (0 ° C ~ 550° C) Modus (manuell umschalten) 256*192（49152） Wärmebildpixel IFOV 3,8mrad Objektivbrennweite 3,2mm Empfindlichkeit <50mK @25℃ Bildrate <25Hz -10℃~550℃, Raumtemperatur 25° C, ±2° C/±2% (je nachdem, welcher Wert Genauigkeit größer ist) Temperaturbereich... - Seite 5 Bedienungsanleitung Wärmebildkamera 5 Punkte, 3 Rechtecke, 3 Kreise, 1 Linie (insgesamt nicht mehr Temperaturanalyse als 6) automatisch isotherm, proportional isotherm, abwärts isotherm, Farbbalkon-Tool aufwärts isotherm, Intervall isotherm, manuell isotherm Temperaturanzeige Temperatur des Mittelpunkts und Hi-/Lo-Temperatur verfolgen Temperatureinheit ℃ (Standard), ℉, K Alarm für Hi- und Ja (LED-Anzeige- und LCD-Animation-Alarm) Lo-Temperatur...
-
Seite 6: Aufbau
Bedienungsanleitung Wärmebildkamera 2. Aufbau Beschreibung Beschreibung Typ C USB-Schnittstelle Bildanzeige-Taste Oberes Gehäuse Zurück-Taste Unteres Gehäuse Rechts-Taste SD-Kartensteckplatz Einstellung-Taste Schnittstellendeckel Unten-Taste LCD-Anzeige Loch für Stativbefestigung Netztaste Infrarot-Wärmebildfenster Leuchte-Taste Leuchte Links-Taste Kamerafenster für Sichtlicht Oben-Taste Auslöser-Taste... -
Seite 7: Anzeigen
Bedienungsanleitung Wärmebildkamera 3. Anzeigen Anzeigeauflösung: 640×480 Beschreibung Beschreibung Marker-Tool Minimalpunkt automatischen Verfolgerung Bildmodus Temperaturbalken Farbpalette umschalten Obengrenze des Palettenbereichs Temperaturmesstool Akkustatus Farbbalkentool Mittelpunkttemperatur Systemeinstellung Maximalpunkt automatischen Verfolgerung Utergrenze Mittelpunkt der Temperaturmessung Palettenbereichs 4. Ein-/Ausschalten Halten Sie die „Netztaste“ 5 Sekunden gedrückt, um die Wärmebildkamera einzuschalten (Im Falle des unmittelbaren Einschaltens, bei längerem Nichtgebrauch oder einer Änderung der Messumgebung lassen Sie die Wärmebildkamera nach dem Einschalten 30 Minuten stehen, bevor Sie mit der Messung beginnen);... -
Seite 8: Konfigurationsmenüs
Bedienungsanleitung Wärmebildkamera 5. Konfigurationsmenü s Konfigurationsoptionen des Hauptmenü s Hauptseite der Wärmebildkamera 1. Auf der Hauptseise drücken Sie die Taste „Einstellung“, um das um das Hauptmenü aufzurufen. 2. Drücken Sie die Taste „Links/Rechts“, um das Submenü auszuwählen. 3. Drücken Sie die Taste „Einstellung“, um das entsprechende Submenü aufzurufen. 4. -
Seite 9: Bildmodus
Bedienungsanleitung Wärmebildkamera 7. Bildmodus Drücken Sie die Taste „Einstellung“, um die Option „Hauptmenü“ aufzurufen. Drücken Sie die Taste „Links/Rechts“, um den „Bildmodus“ auszuwählen. Drücken Sie die Taste „Einstellung“ noch einmal, um die Option „Submenü“ im Bildmodus aufzurufen. Drücken Sie die Taste „Links/Rechts“, um zu auswählen.Wie zum Beispiel, drücken Sie die Taste „Einstellung“, um das „Wärmebild“... -
Seite 10: Temperaturmesstool
Bedienungsanleitung Wärmebildkamera 9. Temperaturmesstool Drücken Sie die Taste „Einstellung“, um das Hauptmenü aufzurufen. Drücken Sie die Taste „Links/Rechts“, um das „Temperaturmesstool“ auszuwählen. Wählen Sie durch das Drücken der Taste „Links/Rechts“, um den gewünschten Typ des Analyseobjekts auszuwählen (Drücken Sie die Taste „Einstellung“, um die Typen, einschließlich der Punkt- der Linie-, der Rechteck-, der Kreis-Messung, hinzuzufügen), um das Ziel auszuwählen (Nur wenn ein Analyseobjekt auf der Hauptseite hinzugefügt wurde, ist diese Funktion verfügbar), um Alle zu bereinigen und um Tools voreinzustellen. -
Seite 11: Farbbalken-Tool
Bedienungsanleitung Wärmebildkamera Voreinstellung-Tool auf der Hauptseite hinzugefügt. Hinweise: Es dürfen maximal 5 Analyseobjekte für Punkttemperaturmessung, darf nur ein Analyseobjekt für Linientemperaturmessung dürfen maximal Rechteck- Kreistemperaturmessung hinzugefügt werden. Die gesamte Anzahl der hinzugefügten Analyseobjekte dürfen 6 nicht überschreiten. Wenn es diese Anzahl überschreitet, darf kein Analyseobjekt hinzugefügt werden und wird das Dialogfenster „Anzahl überschreiten“... - Seite 12 Bedienungsanleitung Wärmebildkamera Drücken Sie die Taste „Einstellung“, um das Submenü Bild anzuzeigen. Drücken Sie die Taste „Links/Rechts“, um die Bildinformationen (mit UTi720E können Aufnahmezeit, Änderungszeit, Emissionsgrad, Infrarotauflösung, Umgebungstemperatur, Feuchte, Reflexionsabstand, QR-Code, Hinweise und andere Informationen angezeigt werden, mit UTi730E können Aufnahmezeit, Änderungszeit, Emissionsgrad, Infrarotauflösung, QR-Code, Hinweise und andere Informationen angezeigt werden), die Hinweisänderung (nach dem Hinzufügen können Hinweise in den Bildinformationen angezeigt werden), den Statusbearbeitung (Funktionen wie Markler-Tool, Bildmodus,...
-
Seite 13: Digitalzoom Und Fusionsverhältnis Einstellen
Bedienungsanleitung Wärmebildkamera Bei Änderungen eines vorhandenen QR-Codes führen Sie in „Einstellungen“ aus. 12. Digitalzoom und Fusionsverhä ltnis einstellen Auf der Hauptseite drücken Sie die Taste „Oben“, um den Bildschirm zu vergrößern. Das entsprechende Zoomfaktor wird in der oberen rechten Ecke des Bildschirms angezeigt und erfolgt die Umschaltung des Zoomfaktors zyklisch um 1X, 2X, 4X und 1X. - Seite 14 Bedienungsanleitung Wärmebildkamera 13.3 Parameter UTi720E: Nachdem das Primärmenü auf der Einstellungsseite aufgerufen ist, wählen Sie die Option „Parameter“ aus und drücken Sie die Taste „Einstellung“, um das Submenü „Parameter“ aufzurufen. Drücken Taste „Oben/Unten“, „Emissionsgrad“ „Umgebungstemperatur“ „Reflexionstemperatur“ / „Feuchte“ / „Zielabstand“ / „Umschalten“ auszuwählen. Drücken Sie die Taste „Einstellung“, um den zu ändernden Parameter auszuwählen, und wählen Sie durch das Drücken der Taste „Oben/Unten“...
- Seite 15 Bedienungsanleitung Wärmebildkamera UTi730E Nachdem das Primärmenü auf der Einstellungsseite aufgerufen ist, wählen Sie die Option „Parameter“ aus und drücken Sie die Taste „Einstellung“, um das Submenü „Parameter“ aufzurufen. Drücken Sie die Taste „Oben/Unten“, um „Emissionsgrad“ / „Zielabstand“ auszuwählen. Drücken Sie die Taste „Einstellung“, um den zu ändernden Parameter auszuwählen, und wählen Sie durch das Drücken der Taste „Oben/Unten“...
- Seite 16 Bedienungsanleitung Wärmebildkamera 13.5 QR-Code Nachdem das Primärmenü auf der Einstellungsseite aufgerufen ist, wählen Sie die Option „QR-Code“ aus und drücken Sie die Taste „Einstellung“, um das Submenü „QR-Code“ aufzurufen. Drücken Sie die Taste „Oben/Unten“, um unterschiedliche „QR-Codes“ auszuwählen. Drücken Sie die Taste „Einstellung“, um den Namen oder den Code eines QR-Codes zu ändern.
-
Seite 17: Helligkeit
Bedienungsanleitung Wärmebildkamera 13.8 Wi-Fi Nachdem das Primärmenü auf der Einstellungsseite aufgerufen ist, wählen Sie die Option „Wi-Fi“ aus und drücken Sie die Taste „Einstellung“, um das Submenü aufzurufen. Drücken Sie die Taste „Einstellung“, um „Hotspot“ zu aktivieren und drücken Sie die Taste „Unten“, um die Hotspot-ID und -passwort auzuwählen. -
Seite 18: Automatisches Ausschalten
Bedienungsanleitung Wärmebildkamera 13.11 Automatisches Ausschalten Nachdem das Primärmenü auf der Einstellungsseite aufgerufen ist, wählen Sie die Option „Automatisches Ausschalten“ aus. Drücken Sie die Taste „Oben/Unten“, um eine Option aus „Aus / 5Min / 10Min / 20Min / 30Min / 45Min / 60Min / 90Min“ auszuwählen 13.12 Werkeinstellung Nachdem das Primärmenü... -
Seite 19: Über
Bedienungsanleitung Wärmebildkamera 13.14 Über Nachdem das Primärmenü auf der Einstellungsseite aufgerufen ist, wählen Sie die Option „Über“ aus. Drücken Sie die Taste „Einstellung“, um das Submenü „Produktinformationen“ aufzurufen, wodurch Sie den Produkttyp, die Infrarotauflösung, die Hardwareversion, die Systemversion, SN, SD-Kapazität und andere zugehörige Produktinformationen finden können. -
Seite 20: Wartung
Bedienungsanleitung Wärmebildkamera 15. Wartung Benutzen Sie ein feuchtes Tuch oder eine schwache Seifenlauge, um die Außenschale des Geräts zu reinigen. Bitte benutzen Sie bei der Reinigung der Außenschale, des Objektivs oder des Fensters keine Schleifmittel, keines Isopropylalkohol oder keine Lösungsmittel. 16. - Seite 21 Bedienungsanleitung Wärmebildkamera Band 0,96 Gusseisen 0,81 Aluminiumplatte 0,09 Rost Kupferplatte 0,06 Gips 0,75 Schwarzes Aluminium 0,95 Farbe Menschliche Haut 0,98 Gummi 0,95 Asphalt 0,96 Erde 0,93 0,93...
