3.5 AC Ein- / Ausgangsanschluss

VORSICHT!! Bevor Sie eine Verbindung zur AC-Eingangsstromquelle herstellen, installieren Sie
bitte einen separaten AC-Unterbrecher zwischen Wechselrichter und AC-Eingangsstromquelle. Dies
gewährleistet, dass der Wechselrichter während der Wartung sicher getrennt werden kann und
vollständig vor Überstrom der AC-Eingangsstromquelle geschützt ist. Die empfohlene Spezifikation
des AC-Unterbrechers beträgt 40A für SPF 3500 ES und 50A für SPF 5000 ES.
VORSICHT!! Es gibt zwei Anschlussblöcke mit den Markierungen "IN" und "OUT". Bitte
verwechseln Sie nicht die Anschlüsse für Eingang und Ausgang.
WARNUNG! Alle Verdrahtungsarbeiten müssen von qualifiziertem Personal durchgeführt werden.
WARNUNG! Es ist sehr wichtig für die Sicherheit des Systems und einen effizienten Betrieb, das
geeignete Kabel für den AC-Eingangsanschluss zu verwenden. Verwenden Sie zur Verringerung
des Verletzungsrisikos bitte die richtige empfohlene Kabelgröße wie unten angegeben.
Empfohlene Kabelanforderung für AC-Kabel
Modelle
SPF 3500 ES
SPF 5000 ES
Bitte befolgen Sie die folgenden Schritte zur Implementierung des AC-Ein- /
Ausgangsanschlusses:
1. Bevor Sie den AC-Ein- / Ausgangsanschluss herstellen, öffnen Sie bitte zuerst den
DC-Protector oder den Trennschalter.
2. Entfernen Sie die Isolierhülle von 10 mm für sechs Leiter. Und verkürzen Sie die Phase L und
den Neutralleiter N um 3 mm.

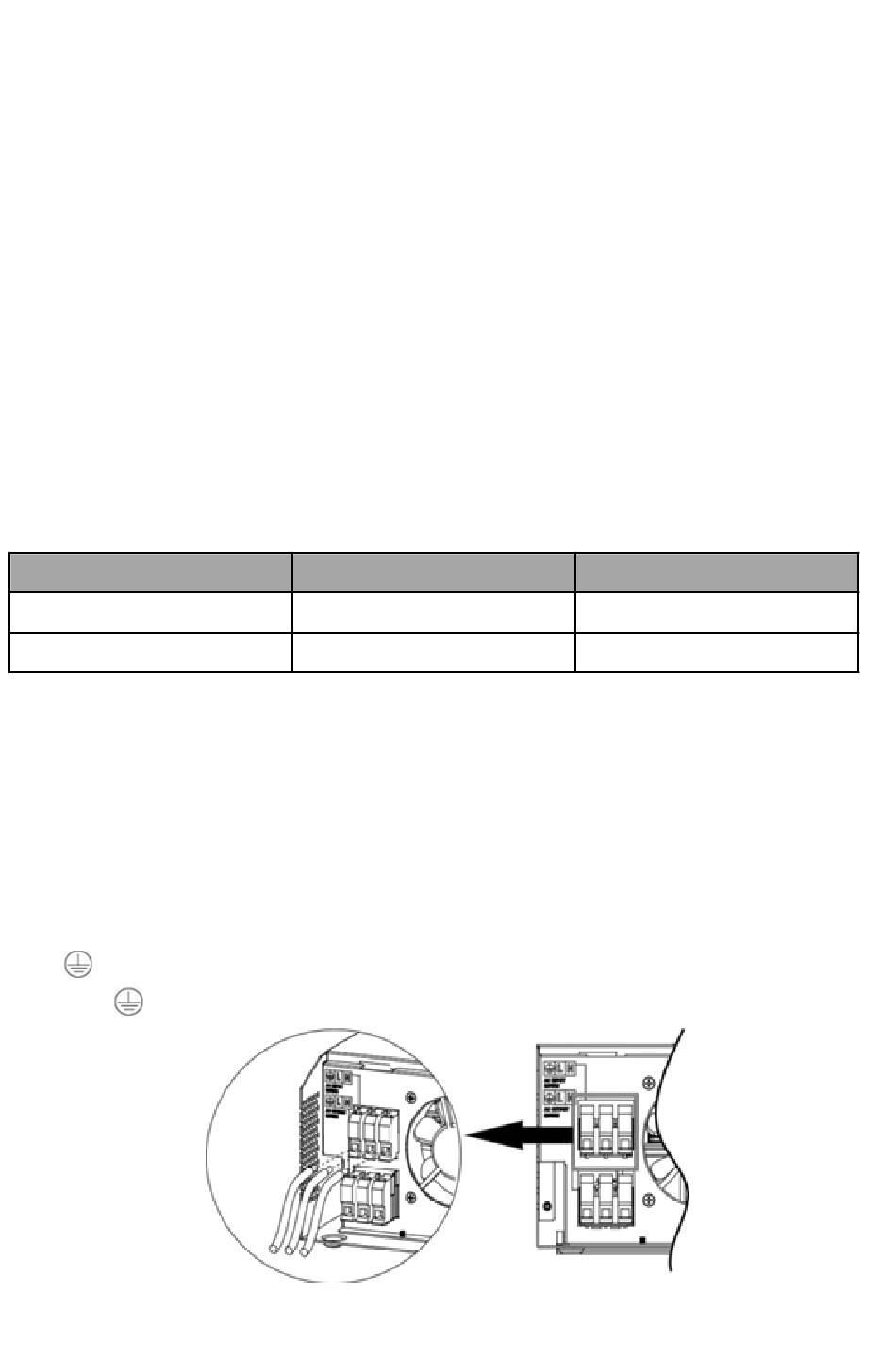

3. Führen Sie die AC-Eingangsdrähte gemäß den Polaritäten auf dem Anschlussblock ein und
ziehen Sie die Anschlussschrauben fest. Stellen Sie sicher, dass Sie zuerst den PE-Schutzleiter
" " anschließen.
→Ground (gelb-grün) L→LINE (braun oder schwarz) N→Neutral (blau)
Leitungsquerschnitt
1 * 10 AWG
1 * 8 AWG
15
Drehmomentwert
1,2-1,6 Nm
1,2-1,6 Nm
