Growatt SYN 50-XH-1 Kurzanleitung

Machine Translated by Google

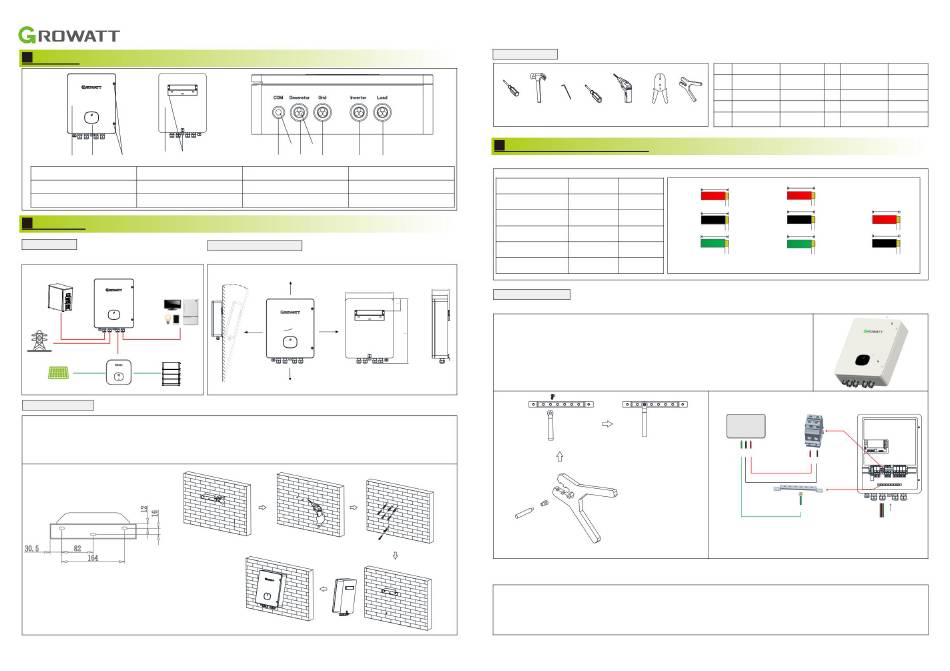

1.
Überblick
2 3 4 5
1
2: LED-Anzeige
1: Vorderseite
5: Montagehalterung 6: COM-Anschluss
9: Anschluss für die Verkabelung des Wechselrichters 10: Anschluss für die Lastverkabelung
2.
Installation
Systemübersicht
Generator
Belastung
Netz
Wechselstrom
Wechselstrom
Wechselstrom
Wechselstrom
Wandler
Batterie
PV
Gleichstrom Gleichstrom
2.2 Installationsschritte
1.Bestimmen Sie den Montageort des SYN 50-XH-1 an einer Wand, einem Ständerwerk oder einem Mast. Es wird empfohlen, die Backup-Schnittstelle an einem Ort zu montieren, der vor direkter
Sonneneinstrahlung geschützt ist.
2. Um eine ordnungsgemäße Wärmeableitung zu gewährleisten, halten Sie einen Abstand von mindestens 300 mm zwischen dem SYN 50-XH-1 und anderen Gegenständen ein.
3.Positionieren Sie die Montagehalterung an der Wand/dem Mast und markieren Sie die Bohrlöcher.
4. Bohren Sie die Löcher und montieren Sie die Halterung. Stellen Sie sicher, dass die Halterung fest an der Montagefläche befestigt ist.
5. SYN 50-XH-1 in die Halterung einhängen.
SYN 50-XH-1 Kurzanleitung
11 11
6 7 9 10
8
3: Schraube für obere Abdeckung 4: Der Hauptrahmenkörper
7: Generatorverkabelungsanschluss 8: Netzanschluss
11: Wasserdichte Stecker
2.1 Installationsvoraussetzungen
Die Bilder der Vorder-, Rückseite und Seite der Maschine sind wie folgt:
ÿ15°
ÿ300mm 365
ÿ300mm
ÿ300mm
ÿ300mm
ÿ500mm
2.3 Benötigte Werkzeuge
1 2 3 4
3. Vorschläge zur Kabelspezifikation
Die Kabelspezifikationen dieser Maschine sind wie folgt, und das Kabelende ist 10 mm abisoliert.
Projekt Drahtdurchmesser Leitungslänge
6–8 AWG
Netzeingangskabel
Wechselrichter-Eingangskabel 8-12AWG
8–12 AWG
Ausgangskabel laden
Generatoreingangskabel 6-8AWG
Kommunikationskabel 22-26AWG
134,7
120,2
3.2 Verkabelungsanweisungen
3.2.1 SYN 50-XH-1 an das Stromnetz anschließen
1
1. Entfernen Sie die beiden Schrauben an der oberen Abdeckung der Maschine, öffnen Sie die obere Abdeckung und entfernen Sie
nicht die hässliche Platte im Inneren der Maschine.
2. Lösen Sie die mit „Gitter" bedruckte Kunststoffabdeckung gegen den Uhrzeigersinn, entfernen Sie die drei wasserdichten Stopfen und
reservieren Sie drei Löcher.
3. Führen Sie die drei Stromnetzkabel (L/N/PE) durch die drei Löcher und verbinden Sie sie mit der Stromnetz-Eingangsklemme und der
Erdungskupferschiene. Das Schraubendrehmoment an der Stromnetzklemme beträgt 26,5 in*lbs / 3,0 N*m bis 31 in*lbs / 3,5 N*m, und das
Schraubendrehmoment an der Erdungsklemme beträgt 13 in*lbs / 1,5 N*m.
4.Zuletzt befestigen Sie die Kunststoffabdeckung im Uhrzeigersinn. Die Verkabelung wird wie folgt dargestellt:
2
3.2.2 Anschließen des SYN 50-XH-1 an den Wechselrichter Beim
Anschließen des SYN 50-XH-1 an den XH-Wechselrichter müssen wir das Wechselstromkabel und das Kommunikationskabel anschließen.
1) Zum Anschließen an das
Wechselstromkabel: 1. Lösen Sie die mit „Wechselrichter" bedruckte Kunststoffabdeckung gegen den Uhrzeigersinn, entfernen Sie die drei wasserdichten Stecker und reservieren Sie drei Löcher.
2. Führen Sie die Kabel der drei Wechselrichter (L/N/PE) durch die drei Löcher und verbinden Sie die Kabel mit dem Wechselrichter-Leistungsschalteranschluss und der Erdungskupferschiene. Das
Schraubendrehmoment der Wechselrichter-Leistungsschalterklemme beträgt 17,5 in*lbs / 2 N*m, und das Schraubendrehmoment an der Erdungsklemme beträgt 13 in*lbs / 1,5 N*m.
3.Zuletzt befestigen Sie die Kunststoffabdeckung im Uhrzeigersinn. Die Verkabelung wird wie folgt dargestellt:
NEIN. Name Größe
gerader
1 ÿ5mm 2
Schraubendreher
3 Inbusschlüssel ÿ5mm 4
5
Elektrische Bohrmaschine ÿ6mm 6 Abisolierzange
5 6
7
Leitungspresszange
7 /
20m
10m
6–8 AWG 10–12 AWG
L
10m
10mm
20m
10m
20m
10–12 AWG
6–8 AWG
N 10mm
20m
10m 20m
6–8 AWG 10–12 AWG
PE
10m
10mm
Netz- und Generator-Wechselstromkabel Last- und Wechselrichter-Wechselstromkabel
20m
3
Netz
PE LN
SPORT
Anschluss an das Stromnetz
NEIN. Name Größe
Hammer /
Queranstieg ÿ5mm
/
L
10mm
20m
L
24–26 AWG
10mm
N 10mm
20m
24–26 AWG
N
SPORT
10mm
10mm
Kommunikationskabel
1
LN
Netz
