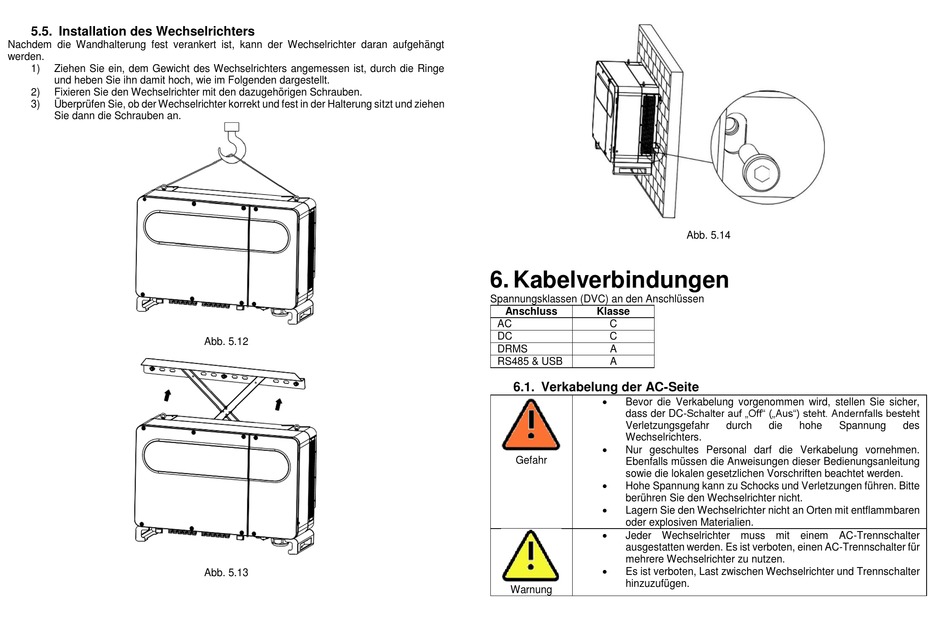

5.5. Installation des Wechselrichters

Nachdem die Wandhalterung fest verankert ist, kann der Wechselrichter daran aufgehängt
werden.
1) Ziehen Sie ein, dem Gewicht des Wechselrichters angemessen ist, durch die Ringe
und heben Sie ihn damit hoch, wie im Folgenden dargestellt.
2) Fixieren Sie den Wechselrichter mit den dazugehörigen Schrauben.
3) Überprüfen Sie, ob der Wechselrichter korrekt und fest in der Halterung sitzt und ziehen
Sie dann die Schrauben an.
Abb. 5.12
Abb. 5.13

6. Kabelverbindungen

Spannungsklassen (DVC) an den Anschlüssen
Anschluss Klasse
AC C
DC C
DRMS A
RS485 & USB A

6.1. Verkabelung der AC-Seite


Bevor die Verkabelung vorgenommen wird, stellen Sie sicher,
dass der DC-Schalter auf „Off" („Aus") steht. Andernfalls besteht
Verletzungsgefahr
Wechselrichters.

Nur geschultes Personal darf die Verkabelung vornehmen.
Gefahr
Ebenfalls müssen die Anweisungen dieser Bedienungsanleitung
sowie die lokalen gesetzlichen Vorschriften beachtet werden.

Hohe Spannung kann zu Schocks und Verletzungen führen. Bitte
berühren Sie den Wechselrichter nicht.

Lagern Sie den Wechselrichter nicht an Orten mit entflammbaren
oder explosiven Materialien.

Jeder Wechselrichter muss mit einem AC-Trennschalter
ausgestatten werden. Es ist verboten, einen AC-Trennschalter für
mehrere Wechselrichter zu nutzen.

Es ist verboten, Last zwischen Wechselrichter und Trennschalter
hinzuzufügen.
Warnung
Abb. 5.14
durch die hohe Spannung des
