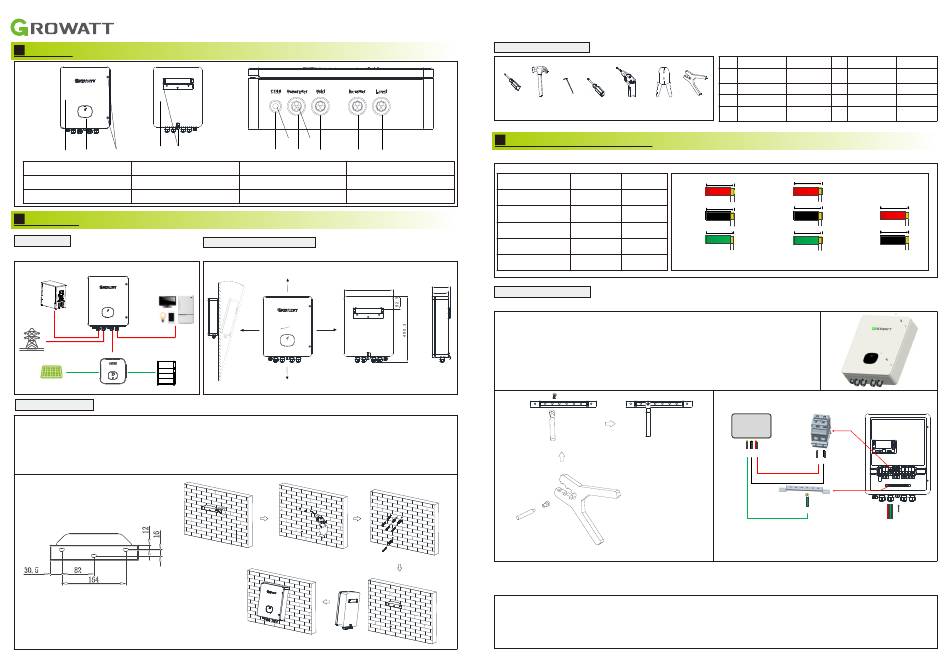

Growatt SYN 50-XH-10 Schnellanleitung

1 Übersicht
.
1 2 3 4 5
1：Frontpanel 2：LED Anzeige
5：Montagehalterung 6：COM-Anschluss
9：Wechselrichter-Anschluss 10：Verbraucheranschluss
2
. Installation
Systemübersicht
Generator
Verbraucher
Netz
AC
AC
AC
AC
Wechselrichter Batterie
PV
DC
DC
2.2
Installationsschritte
1. Legen Sie den Installationsort des SYN 50-XH-10 fest, an einer Wand, einem Gestell oder einem Mast. Es wird empfohlen, die
Backup-Box an einem Ort zu montieren vor direkter Sonneneinstrahlung geschützt zu montieren.
2. Halten Sie einen Abstand von mindestens 300 mm zwischen dem SYN 50-XH-10 und anderen Objekten ein, um eine gute
Wärmeableitung zu gewährleisten.
3. Positionieren Sie die Montagehalterung an der Wand/am Mast und markieren Sie die Positionen der Bohrlöcher.
4. Bohren Sie die Löcher und montieren Sie die Halterung. Vergewissern Sie sich, dass die Halterung fest mit der Montagefläche
verbunden ist.
5. Hängen Sie das SYN 50-XH-10 an die Halterung.
SYN 50-XH-10 Schnellanleitung
11 11
6 7 8 9 10
3： Schraube für obere Abdeckung 4：Hauptrahmenkörper
7：Generator- A n s c h l u s s 8：Netzanschluss
11：Wasserdichte Anschlüsse
2.1
Installationsvoraussetzungen
Die Vorder-, Rück- und Seitenbilder des Geräts sind wie folgt:
≤15°
≥300mm
365
≥300mm
≥300mm ≥300mm ≥300mm
≥500mm
2.3
Erforderliche Werkzeuge
1 2 3 4
3
. Kabelspezifikationsvorschläge
Die Kabelspezifikationen dieses Geräts sind wie folgt, das Kabelende ist 10 mm abisoliert.
Kabeldurch
Projekt
-messer
Netz-Eingangskabel 6-8AWG
Wechselrichter-
8-12AWG
eingangskabel
Lastausgangskabel 8-12AWG
Generator-
6-8AWG
Eingangskabel
Kommunikationskabel 22-26AWG
134.7
120.2 3.2
Verkabelungsanweisung
3.2.1 Anschluss des SYN 50-XH-10 an das Stromnetz
1. Lösen Sie die beiden Schrauben an der oberen Abdeckung des Geräts, öffnen Sie die obere Abdeckung und
entfernen Sie nicht die Platte im Inneren des Geräts.
2. Lösen Sie die Kunststoffabdeckung mit der Aufschrift „Grid" gegen den Uhrzeigersinn, entfernen Sie die drei
wasserdichten Stopfen und entfernen Sie drei Löcher.
3. Führen Sie die drei Netzstromleitungen (L/N/PE) durch die drei Löcher und schließen Sie sie an die
Stromnetzeingangsklemme und die Erdungskupferschiene an. Das Schraubendrehmoment an der
Netzanschlussklemme beträgt 26,5 in*lbs / 3,0 N*m bis 31 in*lbs / 3,5 N*m, und das Schraubendrehmoment
an der Erdungsklemme beträgt 13 in*lbs / 1,5 N*m.
4. Zum Schluss die Kunststoffabdeckung im Uhrzeigersinn festschrauben. Die Verkabelung ist wie folgt
dargestellt:
2
3.2.2 Anschluss des SYN 50-XH-10 an den Wechselrichter
Wenn Sie den SYN 50-XH-10 an den XH-Wechselrichter anschließen, müssen Sie das Netzkabel und das Kommunikationskabel
anschließen.
1)An AC-Kabel anschließen:
1. Lösen Sie die Kunststoffabdeckung mit der Aufschrift „Inverter" gegen den Uhrzeigersinn, entfernen Sie die drei wasserdichten
Stopfen und legen Sie drei Löcher frei.
2. Führen Sie die Kabel der drei Wechselrichter (L/N/PE) durch die drei Löcher, schließen Sie die Kabel an die Wechselrichter-
Schutzschalterklemme und die Erdungs-Kupferschiene an. Das Schraubendrehmoment für die Klemme des Wechselrichter-
Leistungsschalters beträgt 17,5 in*lbs / 2 N*m, das Schraubendrehmoment für die Erdungsklemme beträgt 13 in*lbs / 1,5 N*m.
3. Abschließend die Kunststoffabdeckung im Uhrzeigersinn anbringen. Die Verkabelung ist wie folgt dargestellt:
No. Name Größe
Schlitzschrau-
1 Φ 5 m m
bendreher
3 Inbusschlüssel Φ 5 m m
Elektro-
5 Φ 6 m m
bohrmaschine
5 6
7
7 Quetschzange
Kabellänge 20m
10m
6-8AWG 10-12AWG
L
10m
10mm
20m
10m
20m
6-8AWG 10-12AWG
N
10mm
20m 20m
10m
6-8AWG 10-12AWG
PE
10m
10mm
Grid and Generator AC cable Load and lnverter AC cable
20m
3
Netz
PE L PE N
PE
Anschluss an das Stromnetz
No. Name Größe
2 Hammer /
4 Kreuzschlitz Φ 5 m m
6 Isolierzange /
/
L
10mm
20m
24-26AWG L
N
10mm
10mm
20m
24-26AWG
PE N
10mm
10mm
Communication cable
1
L N
Netz
